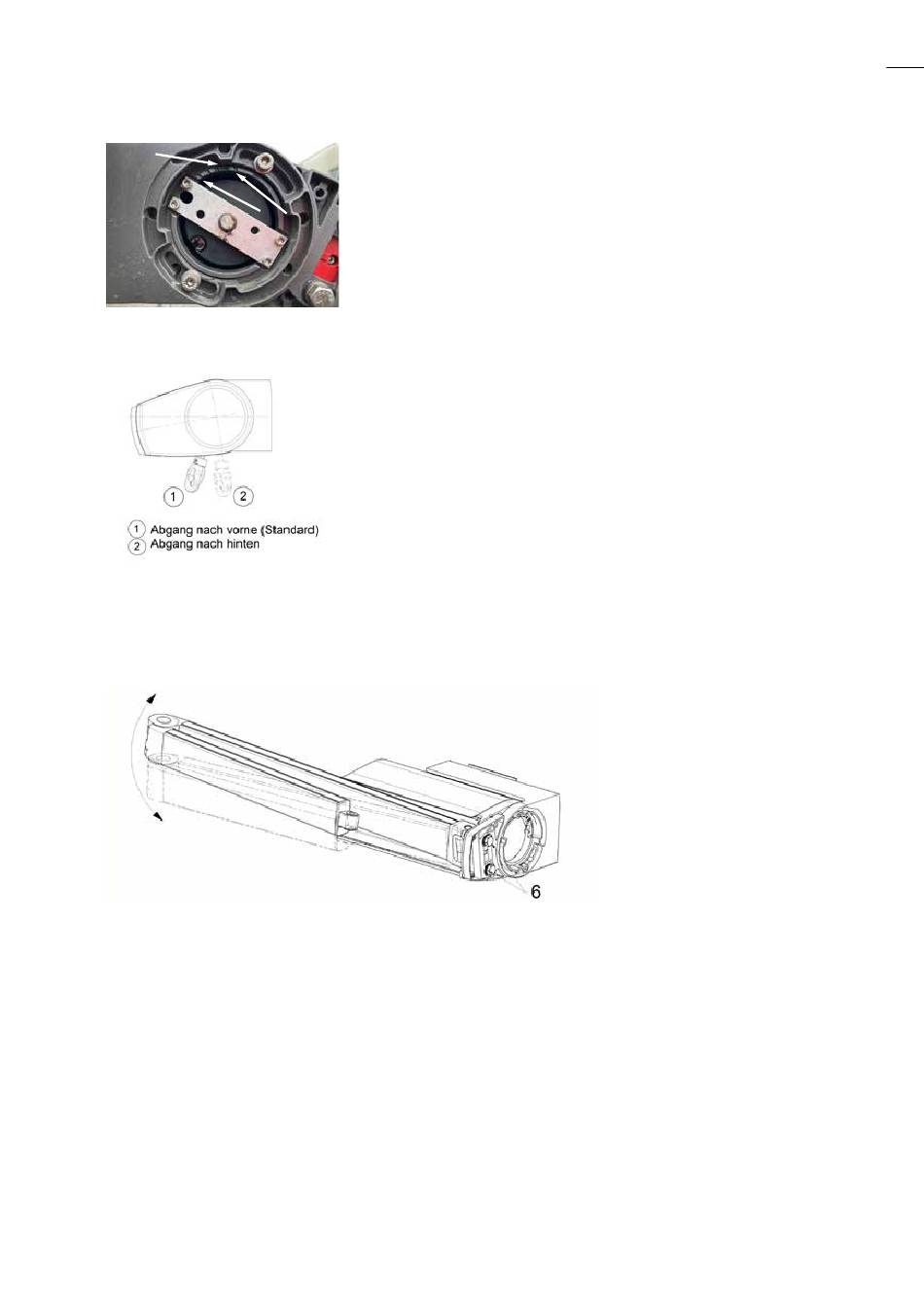

Abb. 20: Neidungsverstellung
Abb. 21: Balkoness
Getriebegang
2.6.3 Armneigungseinstellung
Abb. 22: Einstellung der Armneigung
» Die Neigung der eingefahreren Arme zueinander kann mit den beiden Sechs-
kantschrauben (6) eingestellt werden.
» unrere Schraube (6) ca. eine Umdrehung lösen
» mit oberer Schraube (6) die Neigung einstellen
Beim Einstellen der Schraube auf Block nicht überdrehen, sonst Bruch-
gefahr!
» untere Schraube (6) mit max. 1,5 Nm anziehen. Drehmomentschlüssel ver-
wenden!
Der obere Pfeil ist die Bezugskante der Nei-
gungseinstellung. Aktuelle Position ca. 20°
Neigung. Die unteren zwei Pfeile zeigen die Maß-
einteilung. Rechts bei 6° Neigung beginnend, in
10° Schritten nach links gehend bis 45° Neigung.
Bei Kurbelbedienung ist die Neigungsverstel-
lung je nach gewählten Antriebsabgang 1 oder 2
in folgenden Bereichen möglich (am Beispiel der
von vorne gesehenen rechten Markisenseite)
1.
Bedienung von vorne (6° – 45° Neigung)
Bedienung von hinten (31° – 45° Neigung)
2.
Bedienung von hinten (6° – 30° Neigung)
Gelenkarmmarkise Balkoness
