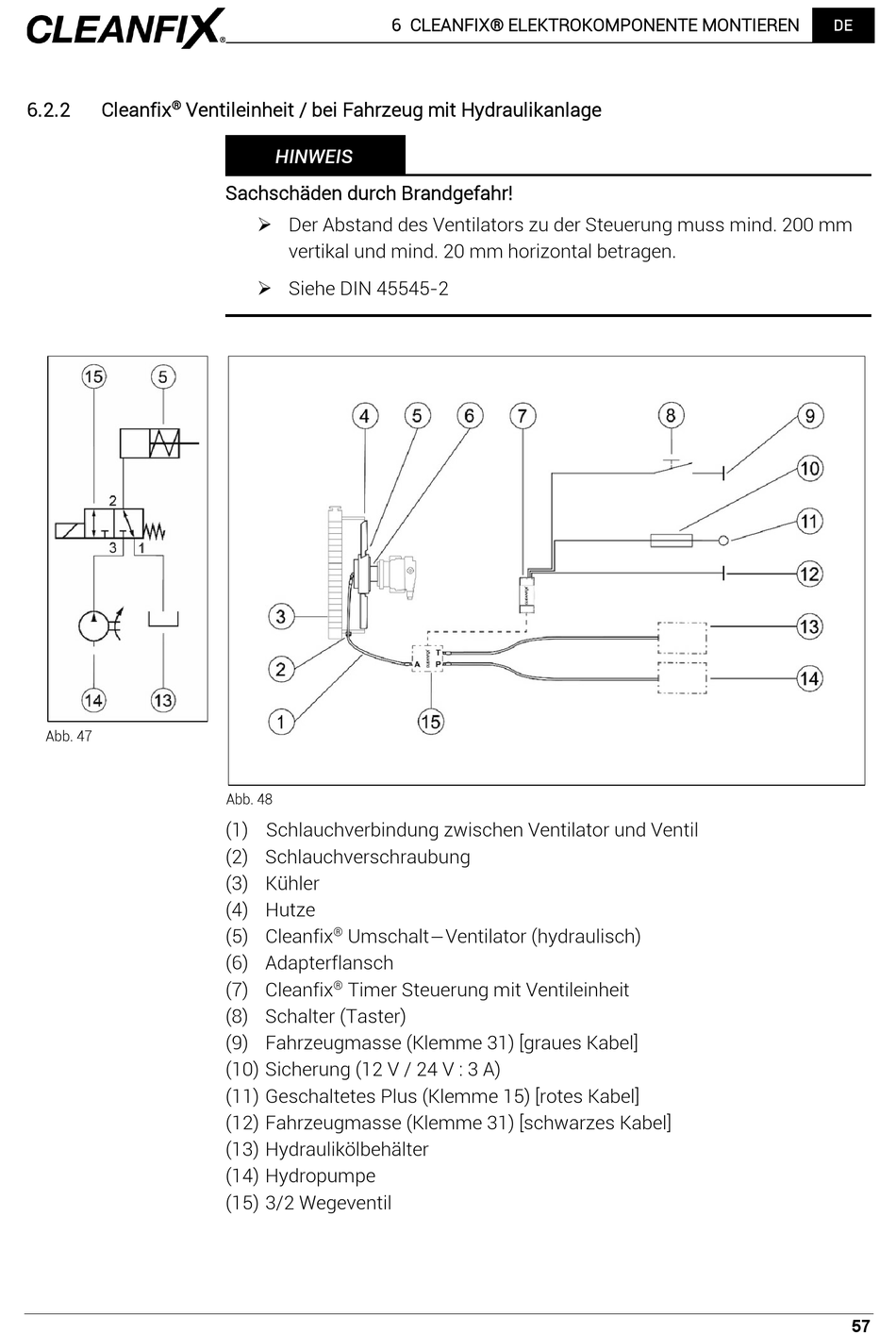

6.2.2
Cleanfix
Ventileinheit / bei Fahrzeug mit Hydraulikanlage
®
Abb. 47
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Sachschäden durch Brandgefahr!
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm
vertikal und mind. 20 mm horizontal betragen.
Siehe DIN 45545-2
Abb. 48
(1) Schlauchverbindung zwischen Ventilator und Ventil
(2) Schlauchverschraubung
(3) Kühler
(4) Hutze
(5) Cleanfix
®
Umschalt-Ventilator (hydraulisch)
(6) Adapterflansch
(7) Cleanfix
Timer Steuerung mit Ventileinheit
®
(8) Schalter (Taster)
(9) Fahrzeugmasse (Klemme 31) [graues Kabel]
(10) Sicherung (12 V / 24 V : 3 A)
(11) Geschaltetes Plus (Klemme 15) [rotes Kabel]
(12) Fahrzeugmasse (Klemme 31) [schwarzes Kabel]
(13) Hydraulikölbehälter
(14) Hydropumpe
(15) 3/2 Wegeventil
DE
57
