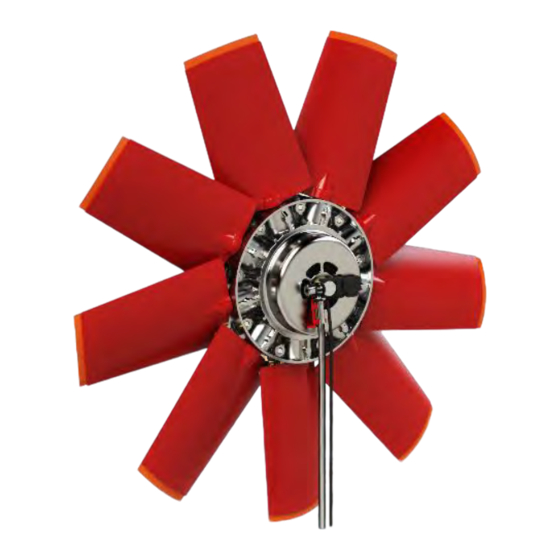

Cleanfix C162 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Cleanfix Anleitungen
  4. Kühler
  5. C162
  6. Betriebsanleitung

Cleanfix C162 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für C162:
Inhaltsverzeichnis

Werbung

Quicklinks

V
ENTILATOREN
C162 / C222 / C252 / H162 / H222 / H252
Betriebsanleitung – DE
https://cleanfix.org/de/service/anleitung-bahn
EN: Scan QR-Code to get instructions in other languages.
DE: QR-Code scannen um Anleitung in weiteren Sprachen zu erhalten.
FR: Scanner le code QR pour obtenir des instructions dans d'autres langues.
IT: Scansione QR-Code per ottenere istruzioni in altre lingue.
ES: Escanea el Código QR para obtener instrucciones en otros idiomas.
PT: Digitalize o Código QR para obter instruções noutras línguas.
TR: Diğer dillerdeki talimatlar için QR kodunu tarayın.
Art.-Nr. 214756 (2020/10) V1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cleanfix C162

Inhaltszusammenfassung für Cleanfix C162

  • Seite 1 ENTILATOREN C162 / C222 / C252 / H162 / H222 / H252 Betriebsanleitung – DE EN: Scan QR-Code to get instructions in other languages. DE: QR-Code scannen um Anleitung in weiteren Sprachen zu erhalten. FR: Scanner le code QR pour obtenir des instructions dans d'autres langues.
  • Seite 2 CLEANFIX ® revolutioniert das Motorkühlsystem. Unser mehrfach patentierter Umschaltventilator reinigt Kühler, trägt zu einer optimalen Kühlung bei und verlängert die Lebensdauer von Maschinen in staubiger Umgebung. CLEANFIX ® ermöglicht weniger Ausfallzeiten, erhebliche Kraftstoffeinsparungen und erhöht die Profitabilität des Betriebs. Umkehrlüfter von CLEANFIX ®...

  • Seite 3: Inhaltsverzeichnis

    Druckschlauch an Ventilator befestigen ........... 22 5.2.1 Pneumatik ..................22 5.2.2 Hydraulik ..................23 Cleanfix Umschalt-Ventilator montieren ........25 ® Gangbarkeit des Cleanfix ® Umschalt-Ventilators prüfen ....33 5.4.1 Pneumatik ..................33 5.4.2 Hydraulik ..................35 Hydraulikschlauchfitting montieren (nur bei H162 Ventilatoren) ..36 Cleanfix Elektrokomponente montieren ........
  • Seite 4 Wartung Cleanfix Umschalt-Ventilator .......... 72 ® Wartung Cleanfix ® Elektrokomponenten .......... 72 Fehler beheben ................73 10.1 Fehler beheben bei pneumatischen Cleanfix ® Umschalt-Ventilatoren ..............73 10.2 Fehler beheben bei hydraulischen Cleanfix ® Umschalt-Ventilator ................ 77 10.3 Fehler beheben bei Cleanfix Elektrokomponenten ......

  • Seite 5: Allgemeine Informationen

    Internet: http://www.cleanfix.org Service: Telefon Nr.: +49 7181 96988–36 E-Mail: service@cleanfix.org Für weitere Fragen stehen unser Kundendienst oder einer unserer weltweiten Vertretungen jederzeit zur Verfügung. 1.1.3 Aktualisierungen Die aktuellste Version der Betriebsanleitung und weitere Informationen sind unter https://cleanfix.org/de/service/anleitung-bahn zu finden.

  • Seite 6: Einleitung

    1 ALLGEMEINE INFORMATIONEN Einleitung Vor Einbau oder Inbetriebnahme des Cleanfix Umschalt-Ventilators ® unbedingt mit dem Inhalt dieser Betriebsanleitung vertraut machen. Dies ermöglicht den sicheren und effizienten Umgang mit dem Produkt. Die Betriebsanleitung ist Bestandteil des Produkts und muss immer griffbereit sein. Dadurch werden: Unfälle vermieden...

  • Seite 7: Haftung Und Schäden

    1 ALLGEMEINE INFORMATIONEN 1.2.2 Haftung und Schäden Da wir nicht in den technischen Änderungsdienst der Hersteller eingebunden sind, kann es vorkommen, dass Anpassungen vorgenommen werden müssen. Einbau und Anpassungskosten werden von der Hägele GmbH nicht übernommen. Aufgrund der Angaben in dieser Betriebsanleitung übernimmt der Hersteller grundsätzlich keine Haftung für direkte Schäden oder Folgeschäden, die aus einer unsachgemäßen Bedienung oder Wartung entstehen.

  • Seite 8: Produktidentifikation

    1 ALLGEMEINE INFORMATIONEN 1.2.4 Produktidentifikation Für Anfragen beim Hersteller ist die Angabe der Seriennummer des Ventilators notwendig. Diese Nummer ist an folgender Stelle zu finden: Seriennummer des Ventilators: Seriennummer: (Bitte ausfüllen)  Seitlich am Deckel des Ventilators zu finden.

  • Seite 9: Hervorhebungen Im Text

    1 ALLGEMEINE INFORMATIONEN 1.2.5 Hervorhebungen im Text In dieser Betriebsanleitung werden folgende Symbole und Begriffe verwendet:  Aufzählungen. Handlung, die ausgeführt werden soll. Handlungsresultat.  Maßnahme, zur Vermeidung von Gefahren.  Optionale Ausstattung, die nicht in der Standardausstattung enthalten ist. (1) Beigelungen einer Abbildung.

  • Seite 10: Sicherheitshinweise Im Text

    1 ALLGEMEINE INFORMATIONEN 1.2.6 Sicherheitshinweise im Text Ein gefahrenloser Einsatz ist nur möglich, wenn alle für einen sicheren Betrieb notwendigen Informationen beachtet werden. Die Sicherheitshinweise warnen den Anwender vor Gefahren und informieren ihn, wie die Risiken vermieden werden können. Allgemeine Sicherheitshinweise befinden sich zu Beginn dieser Betriebsanleitung in Kapitel 2.

  • Seite 11: Produktbeschreibung

    1 ALLGEMEINE INFORMATIONEN Produktbeschreibung 1.3.1 Komponenten pneumatischer Ventilatoren Abb. 1 (1) Druckschlauch (2) 2-Ohr-Klemme (3) Schlauchverschraubung (4) Ventilator (5) Flansch (6) Flanschschrauben...

  • Seite 12: Komponenten Hydraulischer Ventilatoren

    1 ALLGEMEINE INFORMATIONEN 1.3.2 Komponenten hydraulischer Ventilatoren Abb. 2 (1) Druckschlauch (2) U-Sit Ringe (3) Hohlschraube (4) Schlauchverschraubung (5) Ventilator (6) Flansch (7) Flanschschrauben...

  • Seite 13: Cleanfix ® Elektrokomponenten

    1 ALLGEMEINE INFORMATIONEN 1.3.3 Cleanfix Elektrokomponenten ® Cleanfix bietet eine Vielzahl von Steuerungslösungen an. ® Die Umschaltfunktion wird entweder pneumatisch oder hydraulisch betätigt und elektronisch gesteuert. Umschaltfunktion Hydraulisch Betätigung Pneumatische Betätigung Mit Hydrauliksystem im Mit Druckluftanlage im Ohne Druckluftanlage im...

  • Seite 14: Sicherheit

    2 SICHERHEIT Sicherheit Dieses Kapitel beinhaltet allgemeine Hinweise zur Sicherheit. Die einzelnen Kapitel der Betriebsanleitung enthalten zusätzlich spezielle Sicherheitsinformationen, die im Kapitel »Sicherheit« nicht beschrieben sind. Sicherheitsinformationen sollten beachten werden: Im Interesse der eigenen Sicherheit   Im Interesse der Sicherheit anderer Mitmenschen Zur Gewährleistung der Maschinensicherheit.

  • Seite 15: Sicherheitshinweise

    2 SICHERHEIT Sicherheitshinweise WARNUNG! Schwere oder tödliche Verletzungen durch Änderungen am Ventilator! Unbefugte Änderungen können die Funktion bzw. Sicherheit beeinträchtigen und die Lebensdauer des Ventilators beeinflussen. Bei unbefugten Änderungen am Ventilator erlöschen Garantie und Haftung des Herstellers. Schäden an der Maschine sowie schwere oder tödliche Verletzungen können die Folge sein.
  • Seite 16 2 SICHERHEIT VORSICHT! Unfälle oder Schäden durch Nichtbeachtung von Funktionsstörungen! Der Betrieb eines fehlerhaften Ventilators oder einer Ventilatorkomponente kann zu Unfällen oder Schäden führen. Maschine sofort anhalten.  Maschine stillsetzen.  Maschine sichern.  Störung umgehend beseitigen oder eine Werkstatt beauftragen. ...
  • Seite 17 2 SICHERHEIT HINWEIS Sachschäden durch Umschalten im roten Temperaturbereich! Während der Umschaltfunktion bricht die Kühlwirkung ab. Umschalten im roten Temperaturbereich führt zu Motorüberhitzung. Den Ventilator nicht umschalten, während er sich im roten  Temperaturbereich befindet. Fahrzeug abstellen und Motorhaube öffnen, damit das Fahrzeug ...

  • Seite 18: Benötigtes Werkzeug

    3 BENÖTIGTES WERKZEUG Benötigtes Werkzeug Montage Flansch  Magnetische oder klemmbare Messuhr  Drehmomentschlüssel 12 Nm - 20 Nm. Montage pneumatischer Druckschlauch Schmiermittel   2-Ohr-Zange. Montage hydraulisches Druckschlaufitting (H162) Schmiermittel   10er Schraubenschlüssel 12er Schraubenschlüssel.  Montage Ventilator Bohrmaschine ...

  • Seite 19: Herstellerventilator Ausbauen

    4 HERSTELLERVENTILATOR AUSBAUEN Herstellerventilator ausbauen VORSICHT! Verletzungsgefahr durch heißen Motor! Verbrennung an den Händen oder anderen Körperteilen. Motor abstellen.  Motor abkühlen lassen.  Zündschlüssel abziehen.  Batterie abklemmen.  Sicherstellen, dass der Motor abgestellt ist. Ggf. Ventilatorschutz und Sicherheitskomponenten ausbauen, um Zugang zum eingebauten Herstellerventilator zu erhalten.

  • Seite 20: Cleanfix ® Umschalt-Ventilator Einbauen

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Cleanfix ® Umschalt-Ventilator einbauen Cleanfix ® Adapterflansch montieren Antriebsseitige Anbaufläche für den Flansch von Schmutz und Rost befreien. Alle Riemen lösen, die die Riemenscheibe des Ventilators antreiben. Dadurch wird eine genauere Plan- und Rundlaufmessung  gewährleistet.
  • Seite 21 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN WARNUNG! Sachschäden durch Höhen- und Seitenschlag! Unwucht beschädigt den Ventilator und kann zu Fahrzeugschäden und schweren Verletzungen führen. Höhen- und Seitenschlag muss mit einer Messuhr kontrolliert werden  und darf 0,1 mm nicht überschreiten. Antriebseitige Anbaufläche und Flansch auf Verunreinigungen ...

  • Seite 22: Druckschlauch An Ventilator Befestigen

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Druckschlauch an Ventilator befestigen 5.2.1 Pneumatik HINWEIS Sachschaden durch Verbiegen des Lufteinlassrohrs! Der Biegeradius des Hochdruckschlauchs darf 50 mm nicht unterschreiten! Bei der Montage kann sich das Lufteinlassrohr in Richtung der Flügelblätter verbiegen. Dadurch können die Flügelblätter den Schlauch im Betrieb streifen und beschädigen.

  • Seite 23: Hydraulik

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN 2-Ohr-Klemme wie in Abb. 15 positionieren. Laschen der 2-Ohr-Klemme mit einer 2-Ohr-Zange zusammendrücken. Dadurch wird der Druckschlauch gesichert.  Abb. 15 5.2.2 Hydraulik Hohlschraube, zusammen mit dem Druckschlauch und zwei U-Sit Ringen, handfest in die Drehdurchführung am Ventilator schrauben.
  • Seite 24 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Maximale Schlauchlänge zwischen Ventilator und Ventil Nabe Schlauchlänge H162  DN4 max. 2.0m  DN5 max. 1.5m H222, H252  DN5 max. 4.0m  DN6 max. 2.5m WARNUNG! Kollision durch falsch montierten Hochdruckschlauch! Spalt zwischen quergestelltem Flügelblatt und Hochdruckschlauch muss mind.

  • Seite 25: Cleanfix Umschalt-Ventilator Montieren

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Cleanfix ® Umschalt-Ventilator montieren In die Hutze ein Bohrloch möglichst nah zum Kühler bohren. Bohrdurchmesser in Hutze Schlauch-Typ Bohrdurchmesser Hydraulikschlauch  20 mm Pneumatikschlauch  16 mm Die im Einbausatz enthaltene Schlauchverschraubung montieren. Position Bohrung für Druckschlauch Bohrloch bevorzugt im Bereich der unteren Hälfte der Hutzen-Seitenwand...
  • Seite 26 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN HINWEIS Sachschäden durch unachtsames Einführen des Ventilators! Bei unachtsamem Einsetzen des Ventilators in die Hutze können die Kühlerlamellen durch die vom Ventilator verursachten Stöße beschädigt werden. Ggf. Kühlerlamellen mit einem Pappkarton schützen.  Darauf achten, dass der Ventilator den Kühler beim Einführen nicht ...
  • Seite 27 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Ventilator mit den mitgelieferten Sperrzahnschrauben auf den Flansch montieren. Sperrzahnschrauben mit dem vorgegebenen Drehmoment anziehen. Anzugsmoment Sperrzahnschrauben Ventilator-Typ: Drehmoment C162, H162  12 Nm C222, H222, C252, H252  20 Nm Abb. 20...
  • Seite 28 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Maximale Luftleistung Damit der Ventilator seine maximale Luftleistung erreichen kann, muss beim Einbau des Ventilators in die Hutze die optimale Einbautiefe beachtet werden.  Der Ventilator muss sich innerhalb der Hutze auch mit umgeschwenkten Flügelblättern frei bewegen können Aufgrund von begrenztem Platz kann nicht immer die optimale Position ...
  • Seite 29 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Druckschlauch durch die Schlauchverschraubung ziehen. Darauf achten, dass er von den Flügelblättern nicht erfasst werden  kann. HINWEIS Sachschaden durch falsche Montage des Druckschlauchs! Bei der Montage des Druckschlauchs kann dieser zu nah an den Flügelblätter positioniert werden. Dadurch können die Flügelblätter den Schlauch im Betrieb streifen und beschädigen.
  • Seite 30 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN HINWEIS Sachschäden durch zu hohe Spannung des Druckschlauchs! Steht die Drehdurchführung am Ventilator durch den Schlauch unter Spannung, verschleißen die Dichtungen an der Drehdurchführung und der Ventilator wird undicht. Optimal fixiert ist der Druckschlauch dann, wenn eine Rotation der Drehdurchführung um bis zu 15°...
  • Seite 31 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Optional: Flex-Tips Als optionale Lösung wird der Cleanfix Ventilator mit Flex-Tips ® (flexible Flügelblattenden) angeboten. Diese berühren die Hutze leicht und gewährleisten so die bestmöglichste Luftleistung. Ist die Berührung zu stark und die Flex-Tips knicken um, müssen diese ggf.
  • Seite 32 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Optional: Blechring Je nach Bauart der Maschine ist im Lieferumfang ein zusätzlicher Blechring vorhanden. Dieser muss an der Hutze montiert werden, damit er den Luftstrom führen kann. Beim Einbau darauf achten, dass sich das Flügelblattprofil bei saugendem Ventilator 1/3 und bei blasendem Ventilator 2/3 außerhalb des Blechrings befindet.

  • Seite 33: Gangbarkeit Des Cleanfix ® Umschalt-Ventilators Prüfen

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Gangbarkeit des Cleanfix ® Umschalt-Ventilators prüfen 5.4.1 Pneumatik Ventilator mit Druckluft (max. 10 bar) versorgen. Dadurch stellen sich die Flügelblätter in Querstellung.  Abb. 27 Druckschlauch mit einer Gripzange abklemmen. Dadurch bleibt die Luft im Ventilator.
  • Seite 34 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN WARNUNG! Ansaugen loser Objekte! Lose Objekte können während des Betriebs in den Ventilator gezogen werden und zu Sachschäden am Ventilator und Fahrzeug sowie zu schweren Verletzungen führen! Lose Objekte entfernen oder ggf. mit Kabelbinder fixieren. ...

  • Seite 35: Hydraulik

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN 5.4.2 Hydraulik Die Flügelblätter können im Stilstand nicht in die Querstellung zurückgeschaltet werden. Messen, ob sich Störkonturen bzw. Störobjekte im Weg befinden. Messmethode siehe Bild: Abb. 29 A = Abstand Kühler zu Flügelblattmitte B = Störkontur kühlerseitig C = Flügelblattbreite...

  • Seite 36: Hydraulikschlauchfitting Montieren (Nur Bei H162 Ventilatoren)

    5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Hydraulikschlauchfitting montieren (nur bei H162 Ventilatoren) Schlauchende des Hochdruckschlauches außen einfetten. Schraubhülse mit der Hand linksrum (Linksgewinde) auf den Hochdruckschlauch drehen. HINWEIS Sachschäden durch falsches Drehen der Schraubhülse auf den Schlauch! Schräges aufdrehen der Schraubhülse kann zu Schäden und Undichtheit am Schlauch führen.
  • Seite 37 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Schraubhülse mit einem 12er Schraubenschlüssel linksrum bis zum Anschlag auf den Hochdruckschlauch schrauben. Abb. 31 Rohrstutzen mit Rechtsgewinde in die Schraubhülse drehen. Abb. 32...
  • Seite 38 5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN Mit einem 12er Schraubenschlüssel die Schraubhülse halten und den Rohrstutzen bis zum Anschlag mit einem 10er Schraubenschlüssel an die Schraubhülse schrauben. Abb. 33...

  • Seite 39: Cleanfix Elektrokomponente Montieren

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix ® Elektrokomponente montieren Dieses Kapitel beschreibt die Montage der Cleanfix Elektrokomponenten. ® HINWEIS Sachschäden durch Brandgefahr! Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen.
  • Seite 40 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Umschaltfunktion Hydraulisch Betätigung Pneumatische Betätigung Mit Hydrauliksystem im Mit Druckluftanlage im Ohne Druckluftanlage im Fahrzeug Fahrzeug Fahrzeug Taster Ventil Ventil Kompressoreinheit Umschalten von Kühlen auf (Einbau siehe Kapitel 5.2.1) (Einbau siehe Kapitel (Einbau siehe Kapitel Reinigen durch Drücken 5.1.1)

  • Seite 41: Bei Pneumatischer Betätigung

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Bei pneumatischer Betätigung 6.1.1 Cleanfix Ventil / für Fahrzeug mit Druckluftanlage ® HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 43 (1) Druckschlauch (Kraftstoffschlauch)
  • Seite 42 Wenn an der Druckluftanlage des Fahrzeugs ein Nebenverbraucherkreis (abgesicherter Druckluftkreis) verfügbar ist, dann kann dieser verwendet werden, um Installationszeit zu sparen. Wenn an der Druckluftanlage des Fahrzeugs kein Nebenverbraucherkreis verfügbar ist, dann muss zwischen Cleanfix ® Ventil und Druckluftanlage ein Überströmventil angeschlossen werden.
  • Seite 43 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Taster montieren Montageort in der Fahrzeugkabine für den Taster bestimmen. Montageort Taster Wenn in der Fahrzeugkabine ein unbelegter OEM Taster verfügbar ist, dann kann dieser Taster verwendet werden, um Installationszeit zu sparen. Wenn am Fahrzeug kein unbelegter OEM Taster verfügbar ist, dann kann der mitgelieferte Taster verwendet werden.
  • Seite 44 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventil und Taster mit der Spannungsversorgung des ® Fahrzeugs verbinden Spannungsversorgung ermitteln, an dem das Cleanfix Ventil mit dem ® Taster angeschlossen werden kann. Stromanschluss Cleanfix Ventil und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 45: Cleanfix Ventileinheit Mit Mini-Timer Oder Multi-Timer / Bei Fahrzeug Mit Druckluftanlage

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN 6.1.2 Cleanfix Ventileinheit mit Mini-Timer oder Multi-Timer / bei Fahrzeug mit ® Druckluftanlage HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 44 (1) Druckschlauch (Kraftstoffschlauch)
  • Seite 46 Seite des Motors (weg von Auspuffkrümmer und Schalldämpfer). Cleanfix Ventileinheit mit geeigneten Schrauben montieren. ® Cleanfix ® Ventileinheit mit Druckschlauch des Cleanfix ® Umschalt-Ventilators verbinden Druckschlauch passend auf Länge schneiden. 2-Ohr-Klemme über den Druckschlauch schieben. Druckschlauch über Schlauchtülle der Cleanfix ®...
  • Seite 47 Wenn an der Druckluftanlage des Fahrzeugs ein Nebenverbraucherkreis (abgesicherter Druckluftkreis) verfügbar ist, dann kann dieser verwenden werden, um Installationszeit zu sparen. Wenn an der Druckluftanlage des Fahrzeugs kein Nebenverbraucherkreis verfügbar ist, dann muss zwischen Cleanfix ® Ventileinheit und Druckluftanlage ein Überströmventil angeschlossen werden.
  • Seite 48 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventileinheit und Taster mit der Spannungsversorgung des ® Fahrzeugs verbinden Abb. 46 Spannungsversorgung ermitteln, an dem die Cleanfix ® Ventileinheit mit dem Taster angeschlossen werden kann. Stromanschluss Cleanfix Ventileinheit und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 49: Cleanfix Kompressoreinheit Standard / Bei Fahrzeug Ohne Druckluftanlage

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN 6.1.3 Cleanfix Kompressoreinheit Standard / bei Fahrzeug ohne Druckluftanlage ® HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 47 (1) Druckschlauch (Kraftstoffschlauch) (2) Schlauchverschraubung (3) 2-Ohr-Klemme (4) Kühler...
  • Seite 50 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Kompressoreinheit montieren ® Abb. 48 Montageort für die Cleanfix ® Kompressoreinheit bestimmen. Montageort Cleanfix Kompressoreinheit ® Die Cleanfix Kompressoreinheit kann in der Fahrzeugkabine, am ® Fahrzeugchassis, im Bereich der Hydraulikanlage oder im Motorraum montiert werden.
  • Seite 51 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Kompressoreinheit mit Druckschlauch des Cleanfix ® ® Umschalt-Ventilators verbinden Druckschlauch passend auf Länge schneiden. 2-Ohr-Klemme über den Druckschlauch schieben. Druckschlauch über Schlauchtülle der Cleanfix Kompressoreinheit ® schieben. Laschen der 2-Ohr-Klemme mit einer 2-Ohr-Zange zusammendrücken, um den Druckschlauch zu sichern.
  • Seite 52 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Kompressoreinheit und Taster mit der ® Spannungsversorgung des Fahrzeugs verbinden Abb. 49 Spannungsversorgung ermitteln, an dem die Cleanfix ® Kompressoreinheit mit dem Taster angeschlossen werden kann. Stromanschluss Cleanfix Kompressoreinheit und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 53: Cleanfix Steuereinheit Mit Mini-Timer Oder Multi-Timer

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN 6.1.4 Cleanfix Steuereinheit mit Mini-Timer oder Multi-Timer ® HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 50 (1) Druckschlauch (Kraftstoffschlauch) (2) Schlauchverschraubung (3) 2-Ohr-Klemme (4) Kühler...
  • Seite 54 Steuereinheit mit den gelieferten Schrauben montieren. ® Luftfilter der Cleanfix ® Steuereinheit nach unten oder zur Seite ausrichten. Cleanfix ® Steuereinheit mit Druckschlauch des Cleanfix ® Umschalt-Ventilators verbinden Druckschlauch passend auf Länge schneiden. 2-Ohr-Klemme über den Druckschlauch schieben. Druckschlauch über Schlauchtülle der Cleanfix ® Steuereinheit schieben.
  • Seite 55 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Taster montieren Montageort in der Fahrzeugkabine für den Taster bestimmen. Montageort Taster Wenn in der Fahrzeugkabine ein unbelegter OEM Taster verfügbar ist, dann kann dieser Taster verwenden werden, um Installationszeit zu sparen. Wenn am Fahrzeug kein unbelegter OEM Taster verfügbar ist, dann kann der mitgelieferte Taster verwendet werden.
  • Seite 56 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Steuereinheit und Taster mit der Spannungsversorgung des ® Fahrzeugs verbinden Abb. 52 Spannungsversorgung ermitteln, an dem die Cleanfix ® Steuereinheit mit dem Taster angeschlossen werden kann. Stromanschluss Cleanfix Steuereinheit und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 57: Bei Hydraulischer Betätigung

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Bei hydraulischer Betätigung 6.2.1 Cleanfix Ventil / bei Fahrzeug mit Hydraulikanlage ® HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 53 Abb. 54...
  • Seite 58 Seite des Motors (weg von Auspuffkrümmer und Schalldämpfer). Cleanfix Ventil mit geeigneten Schrauben montieren. ® Cleanfix ® Ventil mit Druckschlauch des Cleanfix ® Umschalt-Ventilators verbinden HINWEIS Sachschäden durch Verlängerung des Druckschlauches! Wenn der Druckschlauch verlängert wird, ist der Austausch des Hydrauliköls innerhalb des Cleanfix...

  • Seite 59: Druckversorgung

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventil mit Hydraulikanlage des Fahrzeugs verbinden ® Hydraulische Druckversorgung Ventilator-Typ: Druckversorgung H162  min. 42 bar bis max. 50 bar H222, H252  min. 20 bar bis max. 50 bar Rücklauf Rücklauf muss mind. in 8 mm Rohranschluss ausgeführt werden.
  • Seite 60 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventil und Taster mit der Spannungsversorgung des ® Fahrzeugs verbinden Spannungsversorgung ermitteln, an dem das Cleanfix Ventil mit dem ® Taster angeschlossen werden kann. Stromanschluss Cleanfix Ventil und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 61: Cleanfix Ventileinheit Mit Mini-Timer Oder Multi-Timer / Bei Fahrzeug Mit Hydraulikanlage

    6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN 6.2.2 Cleanfix Ventileinheit mit Mini-Timer oder Multi-Timer / bei Fahrzeug mit ® Hydraulikanlage HINWEIS Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm  vertikal und mind. 20 mm horizontal betragen. Abb. 55 Abb. 56...
  • Seite 62 Bei der Montage im Motorraum ist die bevorzugte Lage an der kühleren Seite des Motors (weg von Auspuffkrümmer und Schalldämpfer). Cleanfix ® Ventileinheit mit geeigneten Schrauben montieren. Cleanfix Ventileinheit mit Druckschlauch des Cleanfix ® ® Umschalt-Ventilators verbinden HINWEIS Sachschäden durch Verlängerung des Druckschlauches! Wenn der Druckschlauch verlängert wird, ist der Austausch des...
  • Seite 63 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventileinheit mit Hydraulikanlage des Fahrzeugs verbinden ® Hydraulische Druckversorgung Ventilator-Typ: Druckversorgung H162  min. 42 bar bis max. 50 bar H222, H252  min. 20 bar bis max. 50 bar Rücklauf Rücklauf muss mind. in 8 mm Rohranschluss ausgeführt werden.
  • Seite 64 6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN Cleanfix Ventileinheit und Taster mit der Spannungsversorgung des ® Fahrzeugs verbinden Spannungsversorgung ermitteln, an dem das Cleanfix Ventileinheit mit ® dem Taster angeschlossen werden kann. Stromanschluss Cleanfix Ventileinheit und Taster ® Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar ist, der eine ausreichende Spannungsversorgung besitzt...

  • Seite 65: Timer Einstellen

    7 TIMER EINSTELLEN Timer einstellen Es gibt zwei Varianten der Ansteuerung (Mini-Timer und Multi-Timer) von Kompressor und Ventil. Die Mini-Timer Steuerung regelt einen einmaligen Reinigungszyklus, von Kompressor und Ventil, sobald der Taster gedrückt wird. Die Multi-Timer Steuerung ermöglicht eine zusätzliche automatische Steuerung der Reinigungszyklen in regelmäßigen Abständen.

  • Seite 66: Mini-Timer Einstellen

    7 TIMER EINSTELLEN Mini-Timer Einstellen Die Mini-Timer Elektronik steuert den Reinigungszyklus von Kompressor und Ventil. 7.1.1 Mini-Timer Standardeinstellung Im Auslieferungszustand sind folgende Zeiten voreingestellt: Steuereinheit Kompressor (mz) ca. 20 s Ventil (t1+mz+t2) 23 s Abb. 64 Ventileinheit Ventil (vz) 10 s Abb.

  • Seite 67: Multi-Timer Einstellen

    7 TIMER EINSTELLEN Multi-Timer Einstellen Die Multi-Timer Elektronik steuert die Reinigungszyklen automatisch in regelmäßigen Zeitabständen. 7.2.1 Multi-Timer Standardeinstellung Im Auslieferungszustand sind folgende Zeiten voreingestellt: Steuereinheit und E-Box Kompressor (mz) Kompressor schaltet ab, wenn 8 bar erreicht sind, oder maximal nach 30 s Ventil (t1+mz+t2) 23 s Reinigung Intervall...
  • Seite 68 7 TIMER EINSTELLEN Steuereinheit Ventileinheit Abb. 68 Die Häufigkeit der Reinigungszyklen ist vom jeweiligen Maschineneinsatz abhängig und kann durch verschieben der Regler am Dip-Switch in 7-Stufen eingestellt werden. Abb. 69 Zeit Pause Dip switch Nr. HINWEIS Sachschaden durch gewaltsames Verschieben der DIP Switches! Gewaltsames Verschieben der DIP Switches verursacht bleibende Schäden.

  • Seite 69: Multi-Timer Zwischenreinigung Aktivieren

    7 TIMER EINSTELLEN gleichzeitig eingeschalten, danach 1 s lang aus. Dies wiederholt sich solange, bis die Spannungsversorgung unterbrochen wird oder ein Dip- Switch auf „On“ geschaltet wird und somit eine Pausendauer gewählt ist. Nach der manuellen Einstellung der Pausenzeit muss die Abdeckung der Elektro-Komponente wieder geschlossen werden.

  • Seite 70: Bedienen

    8 BEDIENEN Bedienen Die Umschaltfunktion wird elektronisch gesteuert. Je nach Ausführung der Cleanfix ® Elektrokomponente unterscheidet sich die Bedienung und Funktion des Tasters. Cleanfix Elektrokomponente ohne Timer ® Umschalten von Kühlen auf Reinigen durch Drücken des Tasters. Solange der Taster gedrückt wird, bleibt der Ventilator im Reinigungsmodus.
  • Seite 71 8 BEDIENEN Cleanfix Elektrokomponente mit Multi-Timer ® Umschalten von Kühlen auf Reinigen und wieder zurück erfolgt zeitgesteuert, beispielsweise alle 30 Minuten. Diese Zeitspanne kann beliebig geändert werden. Eine Zwischenreinigung kann jederzeit durch Drücken des Tasters durchgeführt werden. Hydraulisch Betätigung Pneumatische Betätigung...

  • Seite 72: Warten

    9 WARTEN Warten Wartung Cleanfix Umschalt-Ventilator ® Cleanfix ® Umschalt-Ventilatoren sind wartungsfrei. Wartung Cleanfix Elektrokomponenten ® Bei pneumatischen Cleanfix ® Elektrokomponenten mit einem Kompressor, muss der Filter bei jedem Maschinenwartungsintervall ausgetauscht werden. Kompressor- und Steuereinheit Abb. 79 Luftfilter Ersatzteil-Kit Bestellnummer: 213259...

  • Seite 73: Fehler Beheben

    10 FEHLER BEHEBEN Fehler beheben 10.1 Fehler beheben bei pneumatischen Cleanfix ® Umschalt-Ventilatoren Fehler Fehlerursache Fehlerbehebung Flügelblätter Keine oder zu geringe 1.1.1 Druckversorgung am Magnetventil drehen sich nicht Druckversorgung prüfen. Reinigungsstellung (bei Druckluftanlage) Druckversorgung am Magnetventil vorhanden  siehe 1.1.2 ...

  • Seite 74: Keine Oder Geringe

    10 FEHLER BEHEBEN 1.1.4 Mechanischer Fehler. Wenn alle oben aufgeführten Bedingungen erfüllt sind und sich die Flügelblätter nicht drehen, liegt ein mechanischer Fehler vor. Dann muss der Ventilator zur Überprüfung zum Hersteller gesendet werden. Keine oder geringe 1.2.1 Funktion Kompressor prüfen. Druckversorgung Wenn der Kompressor Druck aufbaut darf die Spannung max.

  • Seite 75: Mechanischer Fehler

    10 FEHLER BEHEBEN 1.2.4 Druckschlauch prüfen Gegebenenfalls Druckschlauch vom Ventil abziehen und an die Werkstattdruckluft (max. 8 bar) anschließen, um mögliche Undichtigkeiten schneller zu lokalisieren. Druckschlauch hat vom Magnetventil bis zum Ventilator keine Knickstellen oder Undichtigkeit  siehe 1.2.5  Bei Undichtigkeiten am Schlauch muss dieser erneuert werden.

  • Seite 76: Wenn Möglich Weitere Federn Einbauen

    10 FEHLER BEHEBEN Fehler Fehlerursache Fehlerbehebung 2.1.1 Drehzahl reduzieren. Flügelblätter Ventilatordrehzahl zu schalten von der hoch Reinigungsposition nicht in den Kühlbetrieb zurück 2.1.2 Wenn möglich weitere Federn einbauen Durch weitere Federn wird die Rückschaltkraft erhöht. Dann muss der Ventilator zum Hersteller gesendet werden.

  • Seite 77: Fehler Beheben Bei Hydraulischen Cleanfix ® Umschalt-Ventilator

    10 FEHLER BEHEBEN 10.2 Fehler beheben bei hydraulischen Cleanfix ® Umschalt-Ventilator Fehler Fehlerursache Fehlerbehebung 1.1.1 Druckversorgung am Magnetventil Flügelblätter Keine oder zu geringe drehen sich nicht Druckversorgung prüfen. Reinigungsstellung Druckversorgung am Magnetventil vorhanden  siehe 1.1.2  Wenn kein Druck am Magnetventil anliegt, Druckversorgung prüfen...

  • Seite 78: Öl Im Ventilator Läuft Nicht Zurück

    10 FEHLER BEHEBEN Fehler Fehlerursache Fehlerbehebung 2.1.1 Drehzahl reduzieren. Flügelblätter Ventilatordrehzahl zu schalten von der hoch Reinigungsposition nicht in den Kühlbetrieb zurück 2.1.2 Wenn möglich weitere Federn einbauen Durch weitere Federn wird die Rückschaltkraft erhöht. Dann muss der Ventilator zum Hersteller gesendet werden.

  • Seite 79: Fehler Beheben Bei Cleanfix ® Elektrokomponenten

    10 FEHLER BEHEBEN Fehler beheben bei Cleanfix ® Elektrokomponenten 10.3 Die Steuereinheit überwacht den Stromkreis auf elektronische Fehler. Im Fall eines Kurzschlusses schaltet die interne Sicherung die Steuereinheit ab. Nach dem Abkühlen der Sicherung lässt sie sich wieder einschalten. Temperaturen über 70°C können ebenfalls zur Abschaltung führen. In diesem Fall ist es notwendig einen kühleren Ort für die Steuereinheit zu...
