6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
DE
44
Cleanfix

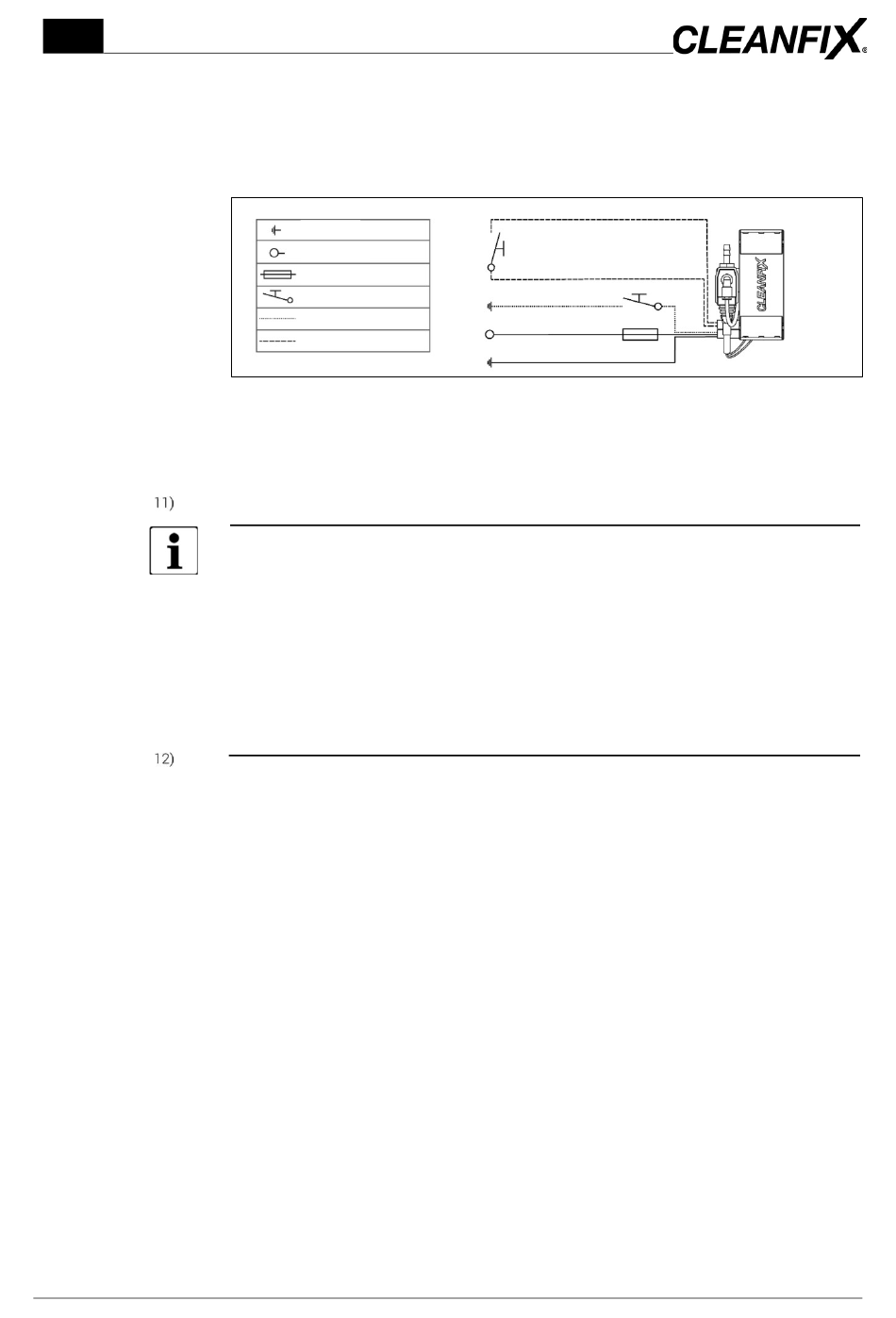

Ventileinheit und Taster mit der Spannungsversorgung des
®
Fahrzeugs verbinden
Мasse
Кlemme 31
12V / 24V geschaltet
Klemme 15
Sicherung
12V : 3A / 24V : 3A
Taster Zwischenreinigung
Zwischenreinigung Masse gesteuert
Nur bei 1-Leiter
Nur bei 2-Leiter
Abb. 38
Spannungsversorgung ermitteln, an dem die Cleanfix
dem Taster angeschlossen werden kann.
Stromanschluss Cleanfix
Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar
ist, der eine ausreichende Spannungsversorgung besitzt (12 V / 24 V : 3 A),
dann kann dieser Schaltkreis verwenden werden, um Installationszeit zu
sparen.
Wenn am Fahrzeug kein geschalteter und abgesicherter Schaltkreis
verfügbar ist, dann kann die mitgelieferte Steckverbindung mit Sicherung
verwendet werden.
Cleanfix
Ventileinheit mit Taster an die Spannungsversorgung des
®
Fahrzeugs anschließen.
Schwarz:
Мasse (-)
Grau:
Zwischenreinigung
Grau:
Zwischenreinigung
Rot:
Stromversorgung
Schwarz:
Мasse
Ventileinheit und Taster
®
®
Ventileinheit mit
