6.1.4
Cleanfix
E-Box
®
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Sachschäden durch Brandgefahr!
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm
vertikal und mind. 20 mm horizontal betragen.
Siehe DIN 45545-2

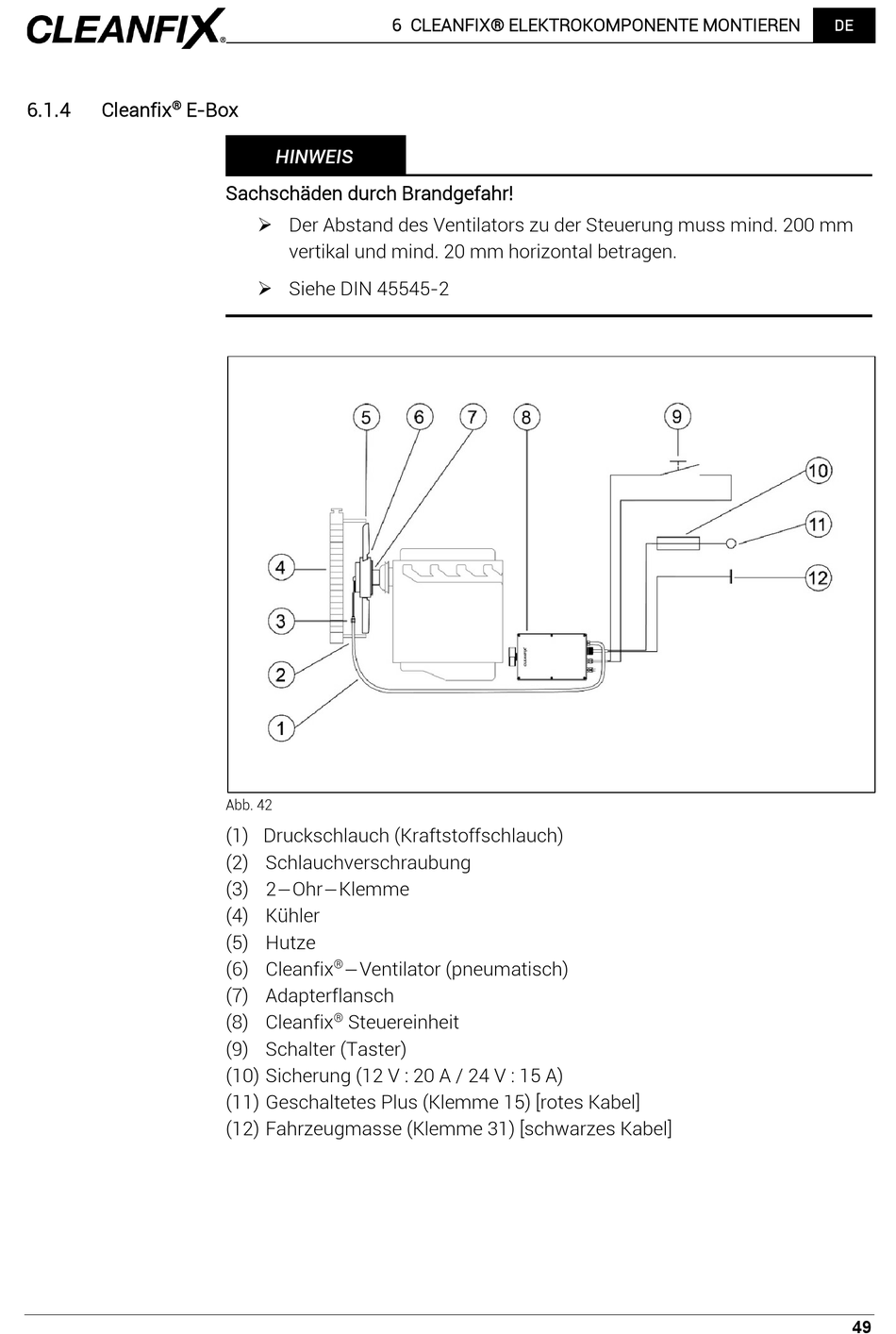

Abb. 42
(1) Druckschlauch (Kraftstoffschlauch)
(2) Schlauchverschraubung
(3) 2-Ohr-Klemme
(4) Kühler
(5) Hutze
(6) Cleanfix
-Ventilator (pneumatisch)
®
(7) Adapterflansch
(8) Cleanfix
®
Steuereinheit
(9) Schalter (Taster)
(10) Sicherung (12 V : 20 A / 24 V : 15 A)
(11) Geschaltetes Plus (Klemme 15) [rotes Kabel]
(12) Fahrzeugmasse (Klemme 31) [schwarzes Kabel]
DE
49
