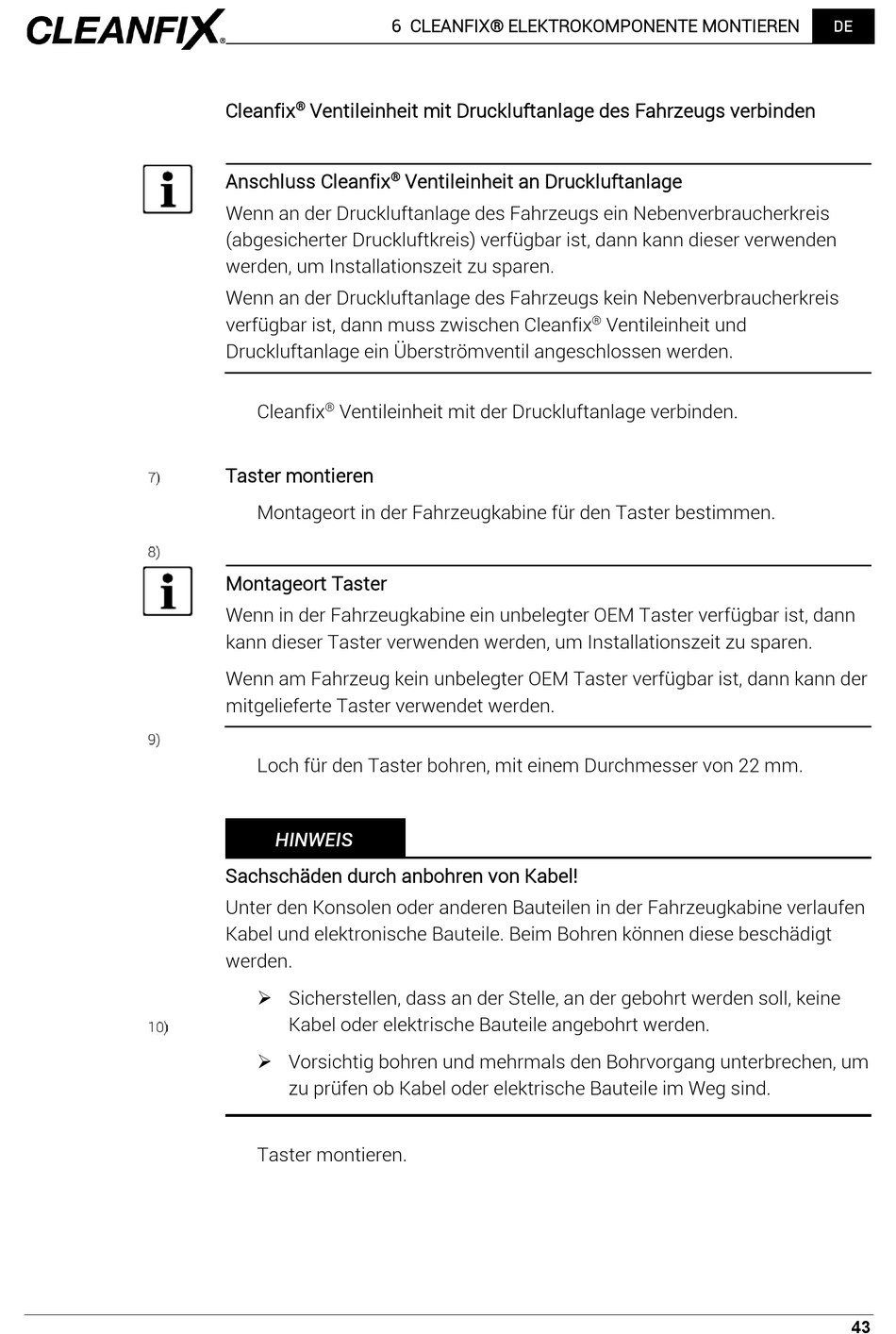

Cleanfix C162 Betriebsanleitung Seite 43

6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
Cleanfix Ventileinheit mit Druckluftanlage des Fahrzeugs verbinden
®
Anschluss Cleanfix
®
Wenn an der Druckluftanlage des Fahrzeugs ein Nebenverbraucherkreis
(abgesicherter Druckluftkreis) verfügbar ist, dann kann dieser verwenden
werden, um Installationszeit zu sparen.
Wenn an der Druckluftanlage des Fahrzeugs kein Nebenverbraucherkreis
verfügbar ist, dann muss zwischen Cleanfix
Druckluftanlage ein Überströmventil angeschlossen werden.
Cleanfix Ventileinheit mit der Druckluftanlage verbinden.
®
Taster montieren
Montageort in der Fahrzeugkabine für den Taster bestimmen.
Montageort Taster
Wenn in der Fahrzeugkabine ein unbelegter OEM Taster verfügbar ist, dann
kann dieser Taster verwenden werden, um Installationszeit zu sparen.
Wenn am Fahrzeug kein unbelegter OEM Taster verfügbar ist, dann kann der
mitgelieferte Taster verwendet werden.
Loch für den Taster bohren, mit einem Durchmesser von 22 mm.
HINWEIS
Sachschäden durch anbohren von Kabel!
Unter den Konsolen oder anderen Bauteilen in der Fahrzeugkabine verlaufen
Kabel und elektronische Bauteile. Beim Bohren können diese beschädigt
werden.
 Sicherstellen, dass an der Stelle, an der gebohrt werden soll, keine
Kabel oder elektrische Bauteile angebohrt werden.
 Vorsichtig bohren und mehrmals den Bohrvorgang unterbrechen, um
zu prüfen ob Kabel oder elektrische Bauteile im Weg sind.
Taster montieren.
Ventileinheit an Druckluftanlage
Ventileinheit und
®
