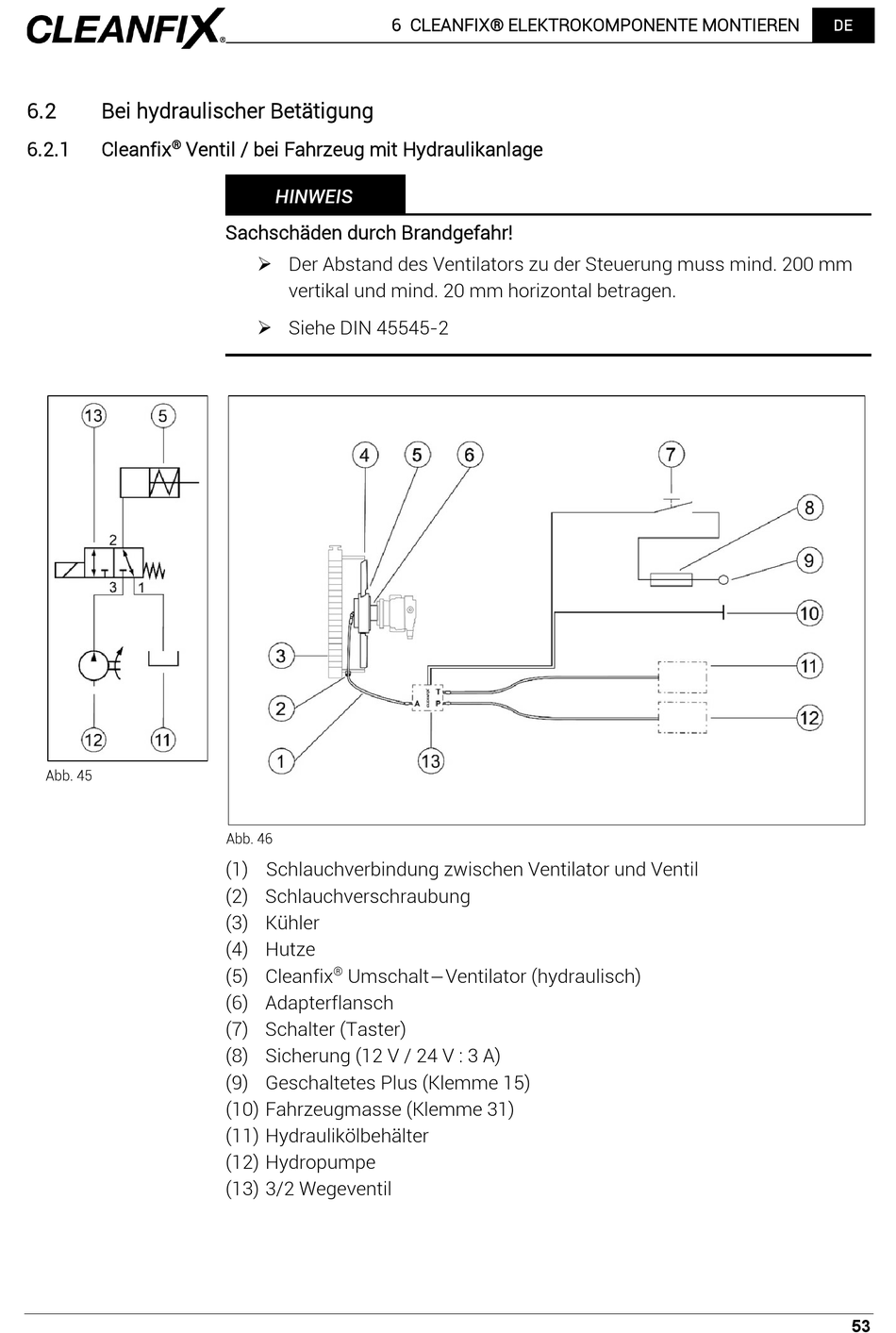

6.2
Bei hydraulischer Betätigung
6.2.1
Cleanfix
Ventil / bei Fahrzeug mit Hydraulikanlage
®
Abb. 45
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Sachschäden durch Brandgefahr!
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm
vertikal und mind. 20 mm horizontal betragen.
Siehe DIN 45545-2
Abb. 46
(1) Schlauchverbindung zwischen Ventilator und Ventil
(2) Schlauchverschraubung
(3) Kühler
(4) Hutze
(5) Cleanfix
®
Umschalt-Ventilator (hydraulisch)
(6) Adapterflansch
(7) Schalter (Taster)
(8) Sicherung (12 V / 24 V : 3 A)
(9) Geschaltetes Plus (Klemme 15)
(10) Fahrzeugmasse (Klemme 31)
(11) Hydraulikölbehälter
(12) Hydropumpe
(13) 3/2 Wegeventil
DE
53
