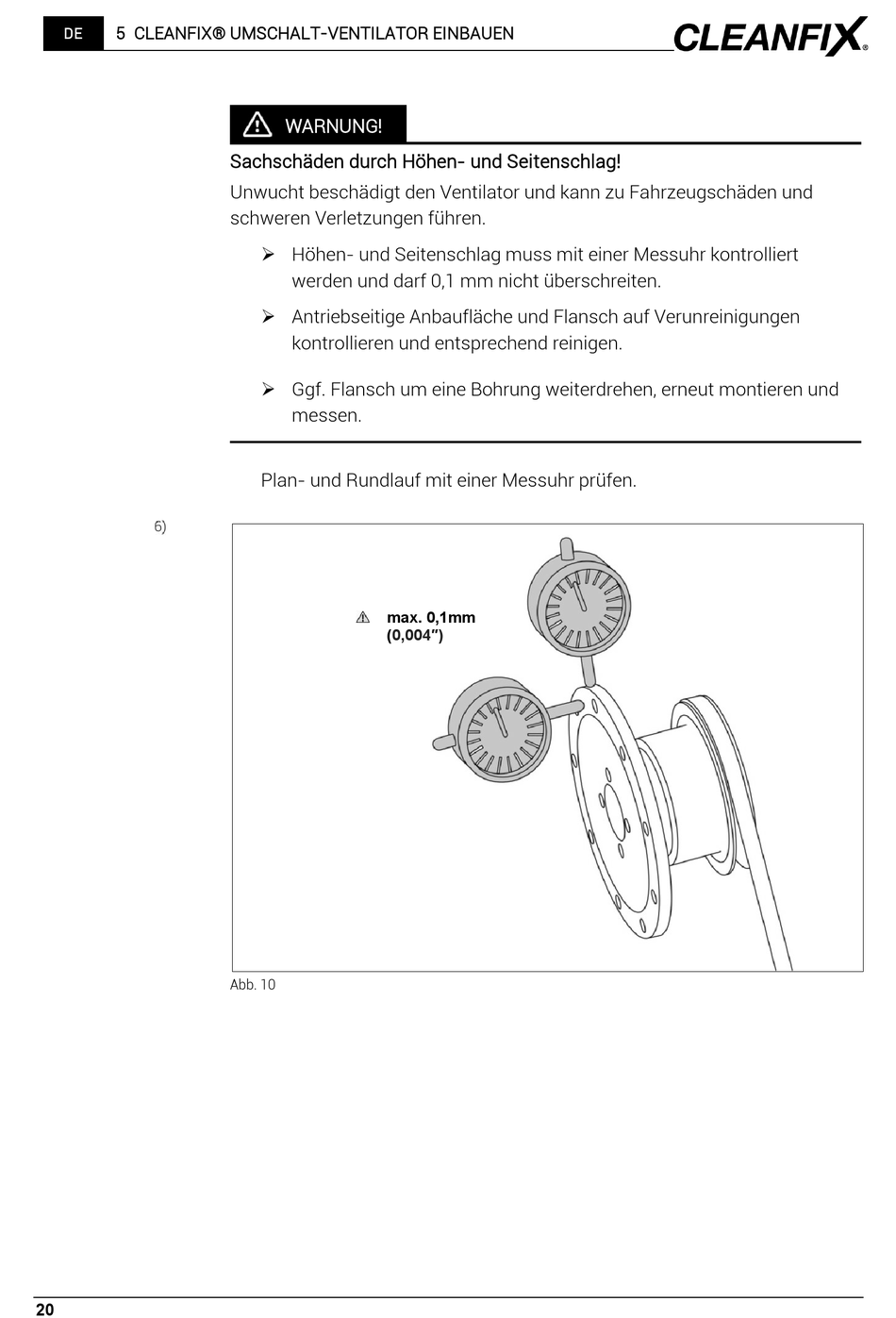

5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
20
WARNUNG!
Sachschäden durch Höhen- und Seitenschlag!
Unwucht beschädigt den Ventilator und kann zu Fahrzeugschäden und
schweren Verletzungen führen.
 Höhen- und Seitenschlag muss mit einer Messuhr kontrolliert
werden und darf 0,1 mm nicht überschreiten.
 Antriebseitige Anbaufläche und Flansch auf Verunreinigungen
kontrollieren und entsprechend reinigen.
 Ggf. Flansch um eine Bohrung weiterdrehen, erneut montieren und
messen.
Plan- und Rundlauf mit einer Messuhr prüfen.
max. 0,1mm
(0,004")
Abb. 10
