5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
5.3 Cleanfix ® Umschalt-Ventilator montieren
24
In die Hutze ein Bohrloch möglichst nah zum Kühler bohren.
Bohrdurchmesser in Hutze
Schlauch-Typ
Hydraulikschlauch
Pneumatikschlauch
Die im Einbausatz enthaltene Schlauchverschraubung montieren.
Position Bohrung für Druckschlauch
Bohrloch bevorzugt im Bereich der unteren Hälfte der Hutzen-Seitenwand

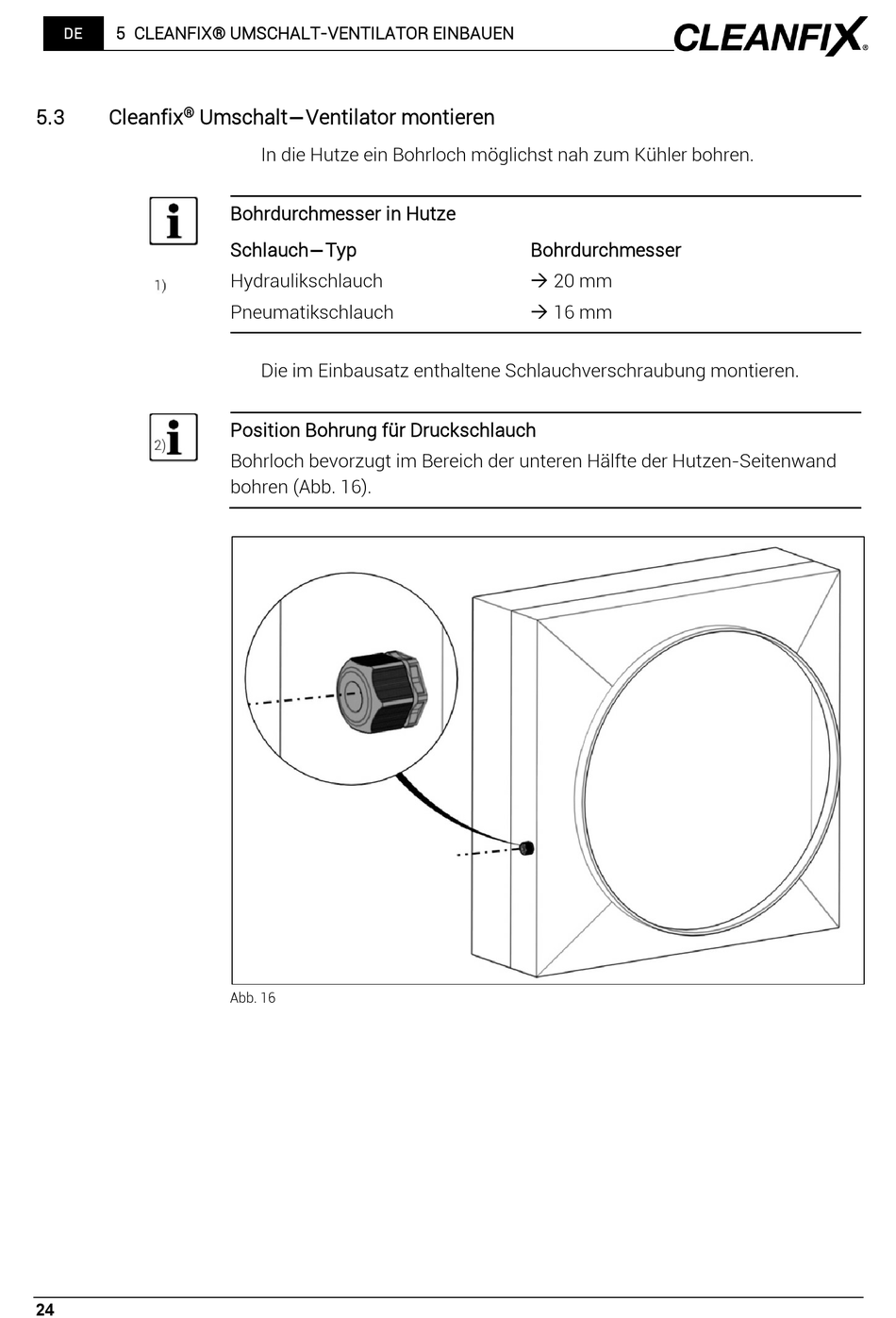

bohren (Abb. 16).
Abb. 16
Bohrdurchmesser
 20 mm
 16 mm
