5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
5.4.2
Hydraulik
32
Die Flügelblätter können im Stilstand nicht in die Querstellung
zurückgeschaltet werden.
Messen, ob sich Störkonturen bzw. Störobjekte im Weg befinden.

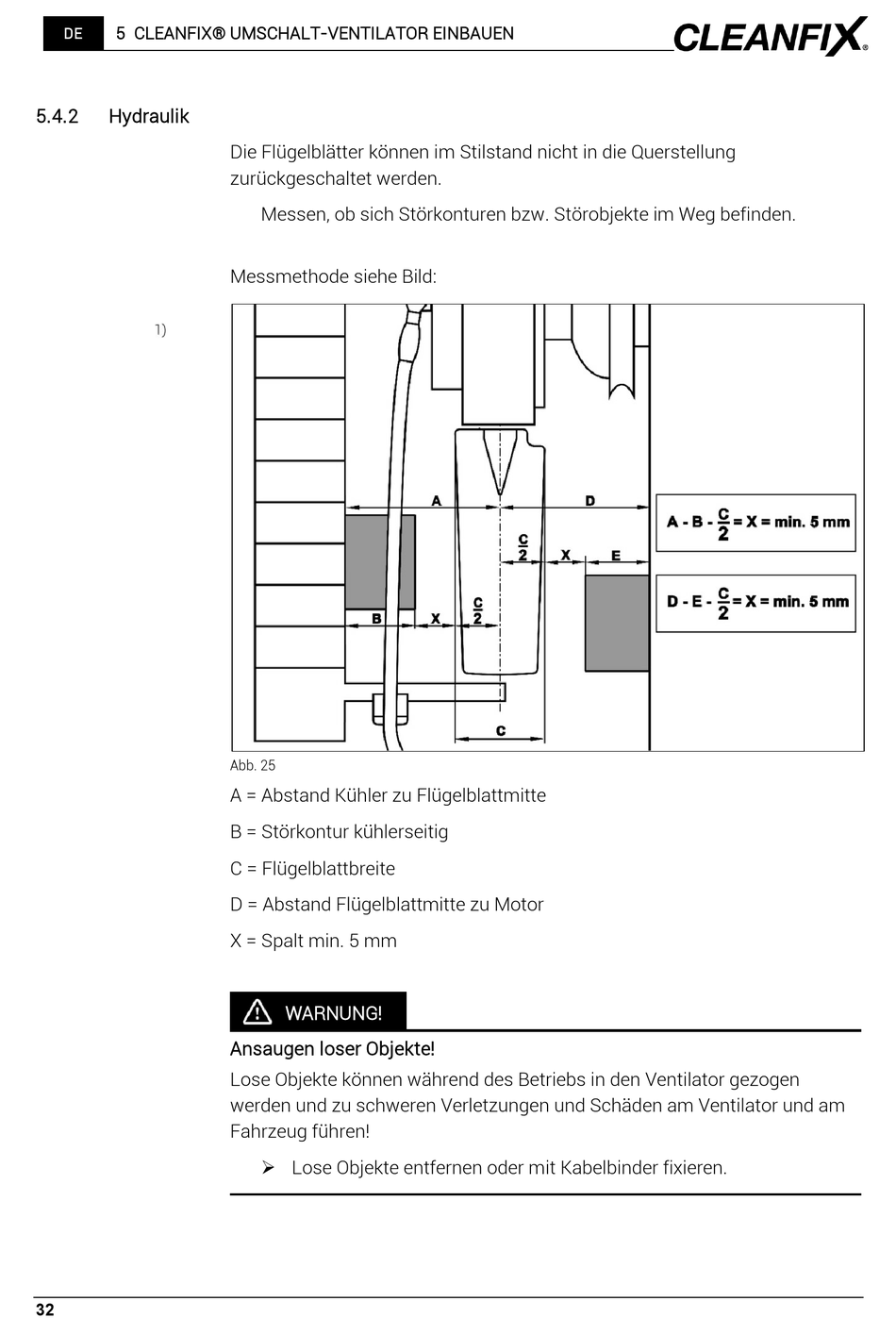

Messmethode siehe Bild:
Abb. 25
A = Abstand Kühler zu Flügelblattmitte
B = Störkontur kühlerseitig
C = Flügelblattbreite
D = Abstand Flügelblattmitte zu Motor
X = Spalt min. 5 mm
WARNUNG!
Ansaugen loser Objekte!
Lose Objekte können während des Betriebs in den Ventilator gezogen
werden und zu schweren Verletzungen und Schäden am Ventilator und am
Fahrzeug führen!
Lose Objekte entfernen oder mit Kabelbinder fixieren.
