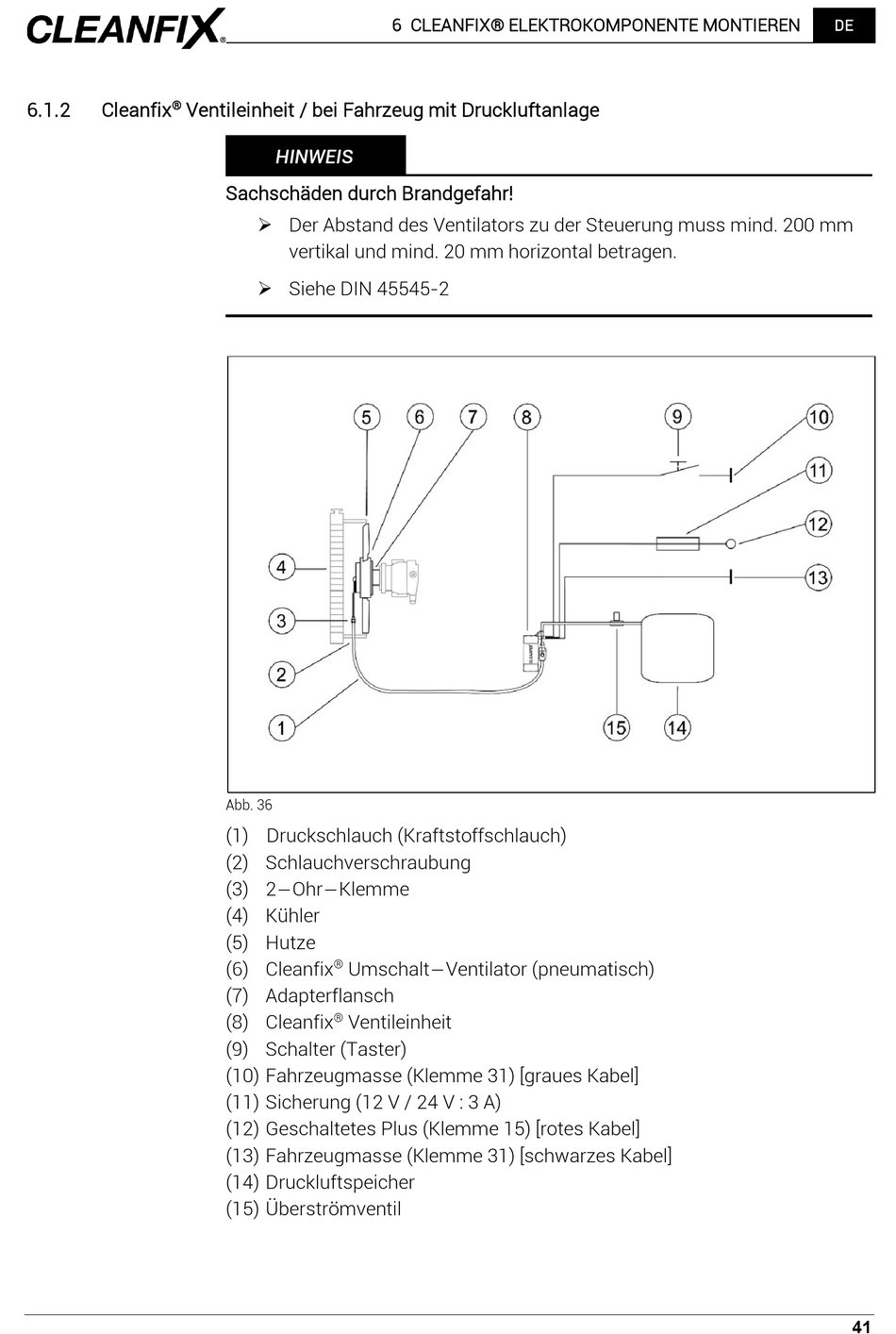

6.1.2
Cleanfix
Ventileinheit / bei Fahrzeug mit Druckluftanlage
®
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Sachschäden durch Brandgefahr!
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm
vertikal und mind. 20 mm horizontal betragen.
Siehe DIN 45545-2
Abb. 36
(1) Druckschlauch (Kraftstoffschlauch)
(2) Schlauchverschraubung
(3) 2-Ohr-Klemme
(4) Kühler
(5) Hutze
(6) Cleanfix
Umschalt-Ventilator (pneumatisch)
®
(7) Adapterflansch
(8) Cleanfix
®
Ventileinheit
(9) Schalter (Taster)
(10) Fahrzeugmasse (Klemme 31) [graues Kabel]
(11) Sicherung (12 V / 24 V : 3 A)
(12) Geschaltetes Plus (Klemme 15) [rotes Kabel]
(13) Fahrzeugmasse (Klemme 31) [schwarzes Kabel]
(14) Druckluftspeicher
(15) Überströmventil
DE
41
