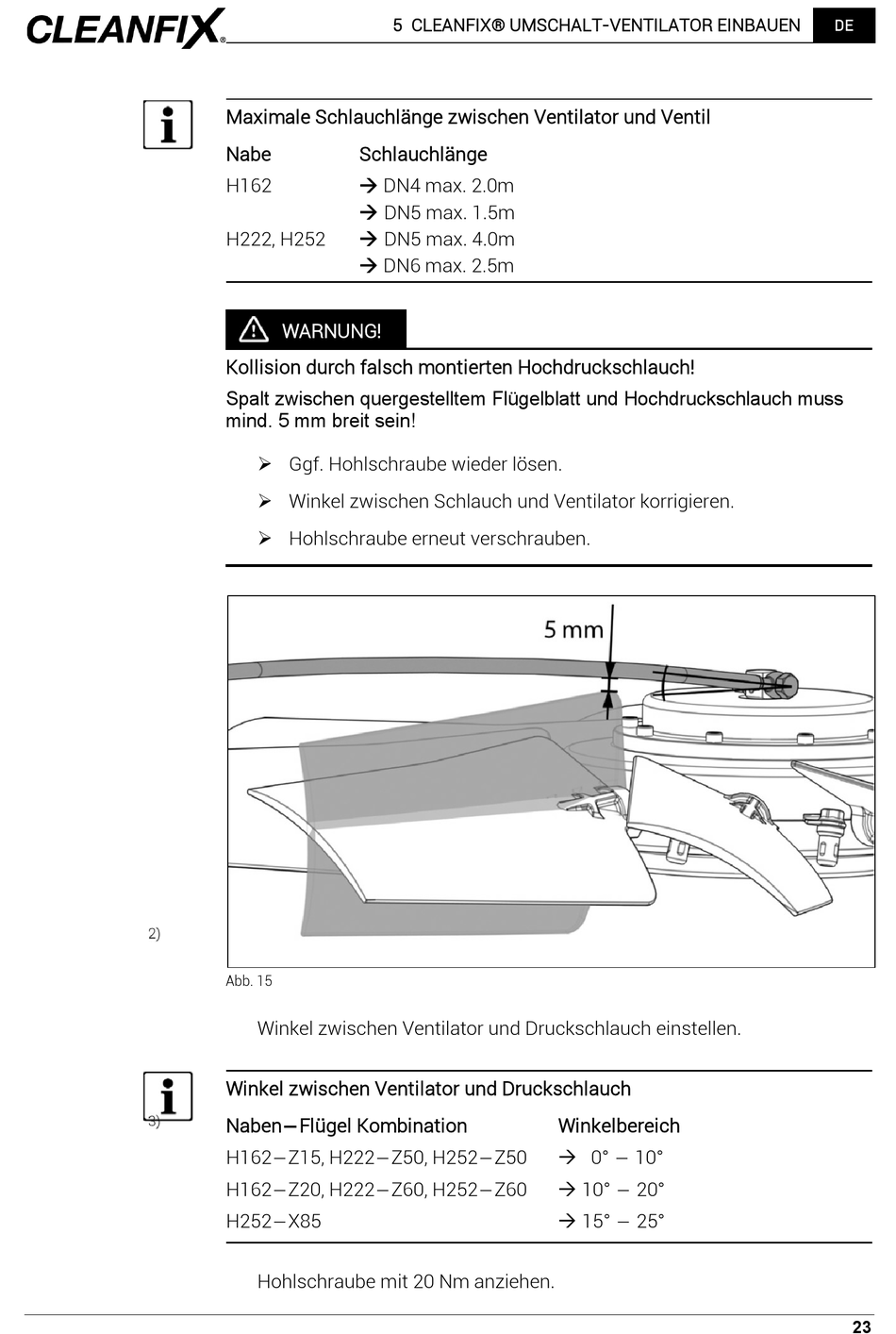

Cleanfix C162 Betriebsanleitung Seite 23

5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
Maximale Schlauchlänge zwischen Ventilator und Ventil
Nabe Schlauchlänge
H162  DN4 max. 2.0m
 DN5 max. 1.5m
H222, H252  DN5 max. 4.0m
 DN6 max. 2.5m
WARNUNG!
Kollision durch falsch montierten Hochdruckschlauch!
Spalt zwischen quergestelltem Flügelblatt und Hochdruckschlauch muss
mind. 5 mm breit sein!
 Ggf. Hohlschraube wieder lösen.
 Winkel zwischen Schlauch und Ventilator korrigieren.
 Hohlschraube erneut verschrauben.
Abb. 15
Winkel zwischen Ventilator und Druckschlauch einstellen.
Winkel zwischen Ventilator und Druckschlauch
Naben-Flügel Kombination
H162-Z15, H222-Z50, H252-Z50
H162-Z20, H222-Z60, H252-Z60
H252-X85
Hohlschraube mit 20 Nm anziehen.
Winkelbereich
 0° - 10°
 10° - 20°
 15° - 25°
