6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
DE
52
Cleanfix

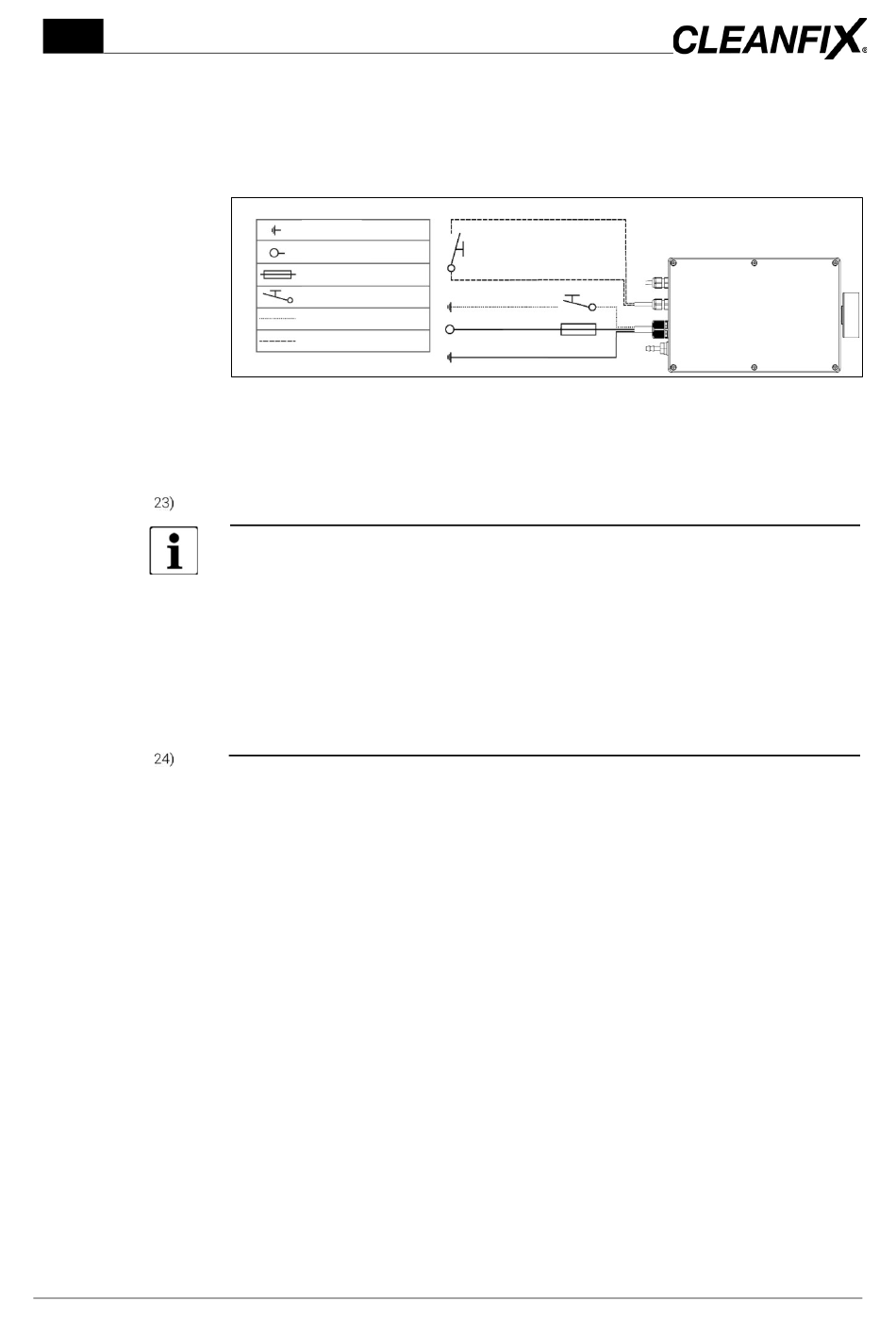

E-Box und Taster mit der Spannungsversorgung des Fahrzeugs
®
verbinden
Мasse
Кlemme 31
12V / 24V geschaltet
Klemme 15
Sicherung
12V : 20A / 24V : 15A
Taster Zwischenreinigung
Zwischenreinigung Masse gesteuert
Nur bei 1-Leiter
Nur bei 2-Leiter
Abb. 44
Spannungsversorgung ermitteln, an dem die Cleanfix
Taster angeschlossen werden kann.
Stromanschluss Cleanfix
Wenn am Fahrzeug ein geschalteter und abgesicherter Schaltkreis verfügbar
ist, der eine ausreichende Spannungsversorgung besitzt
(12 V : 20 A / 24 V : 15 A), dann kann dieser Schaltkreis verwenden werden,
um Installationszeit zu sparen.
Wenn am Fahrzeug kein geschalteter und abgesicherter Schaltkreis
verfügbar ist, dann kann die mitgelieferte Steckverbindung mit Sicherung
verwendet werden.
Cleanfix
E-Box mit Taster an die Spannungsversorgung des Fahrzeugs
®
anschließen.
Schwarz:
Мasse (-)
Grau:
Zwischenreinigung
Grau:
Zwischenreinigung
Rot:
Stromversorgung
Schwarz:
Мasse
E-Box und Taster
®
®
E-Box mit dem
