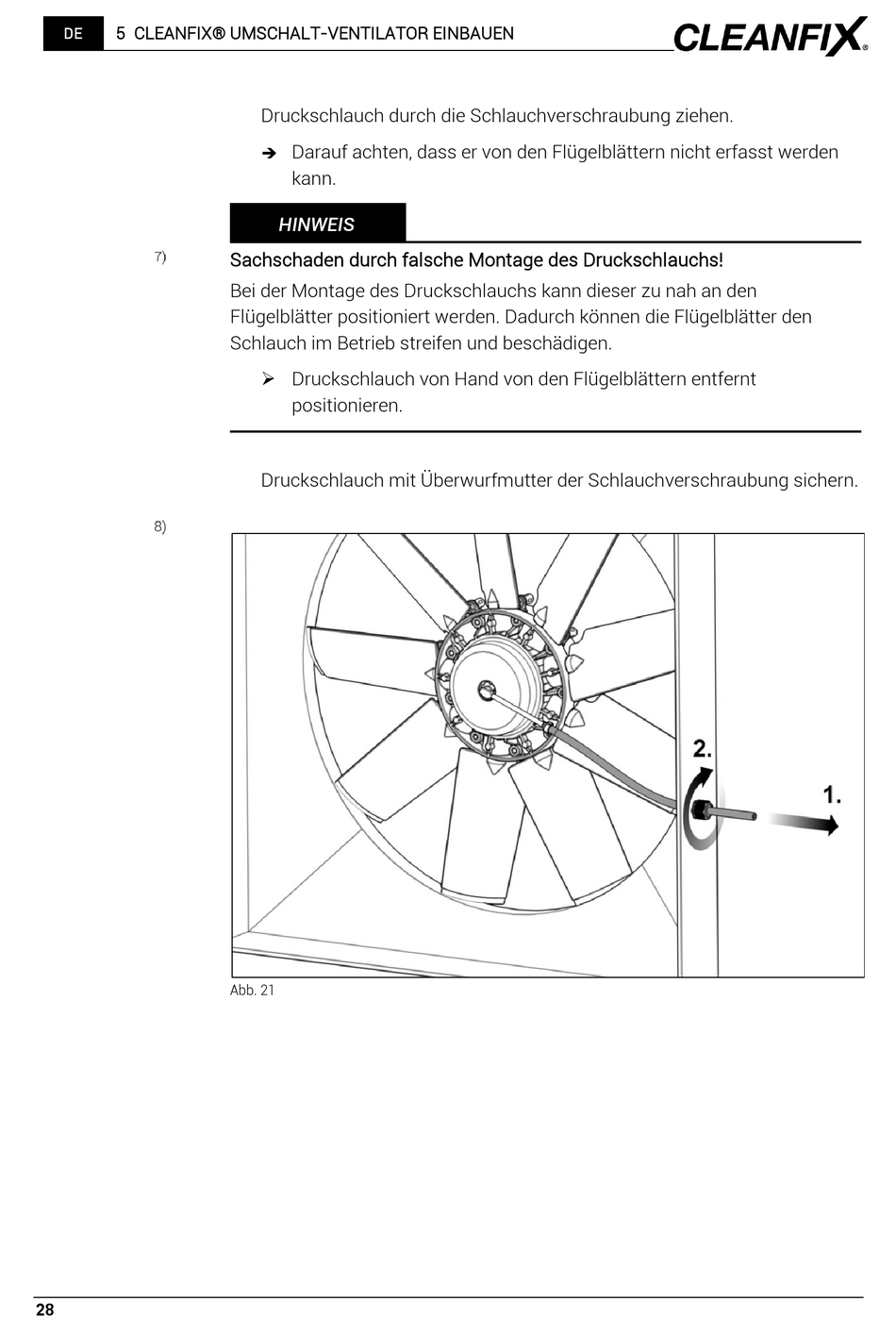

Cleanfix C162 Betriebsanleitung Seite 28

5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
28
Druckschlauch durch die Schlauchverschraubung ziehen.
Darauf achten, dass er von den Flügelblättern nicht erfasst werden

kann.
HINWEIS
Sachschaden durch falsche Montage des Druckschlauchs!
Bei der Montage des Druckschlauchs kann dieser zu nah an den
Flügelblätter positioniert werden. Dadurch können die Flügelblätter den
Schlauch im Betrieb streifen und beschädigen.
 Druckschlauch von Hand von den Flügelblättern entfernt
positionieren.
Druckschlauch mit Überwurfmutter der Schlauchverschraubung sichern.
Abb. 21
