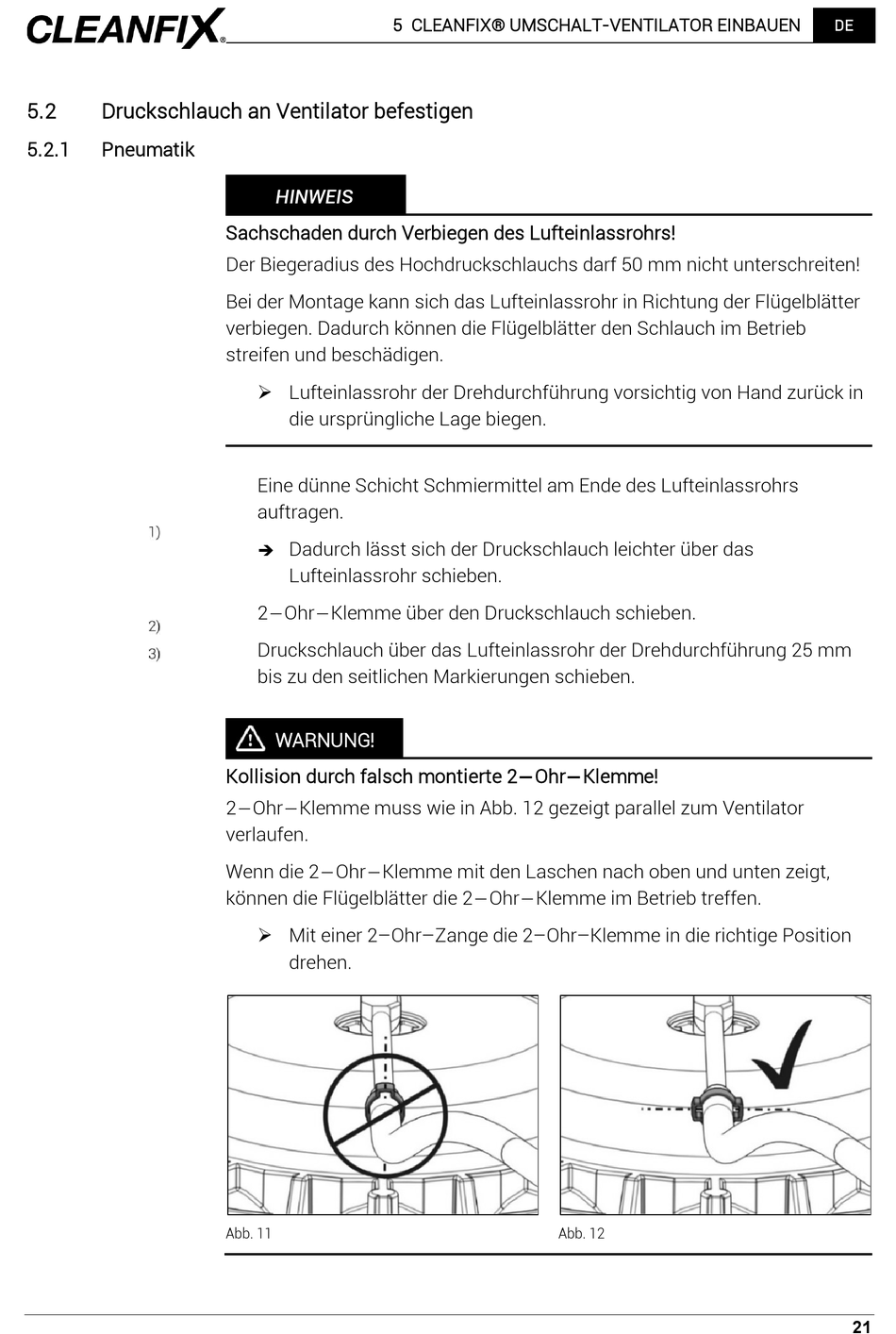

5.2
Druckschlauch an Ventilator befestigen
5.2.1
Pneumatik
5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
HINWEIS
Sachschaden durch Verbiegen des Lufteinlassrohrs!
Der Biegeradius des Hochdruckschlauchs darf 50 mm nicht unterschreiten!
Bei der Montage kann sich das Lufteinlassrohr in Richtung der Flügelblätter
verbiegen. Dadurch können die Flügelblätter den Schlauch im Betrieb
streifen und beschädigen.
Lufteinlassrohr der Drehdurchführung vorsichtig von Hand zurück in
die ursprüngliche Lage biegen.
Eine dünne Schicht Schmiermittel am Ende des Lufteinlassrohrs
auftragen.
Dadurch lässt sich der Druckschlauch leichter über das
Lufteinlassrohr schieben.
2-Ohr-Klemme über den Druckschlauch schieben.
Druckschlauch über das Lufteinlassrohr der Drehdurchführung 25 mm
bis zu den seitlichen Markierungen schieben.
WARNUNG!
Kollision durch falsch montierte 2-Ohr-Klemme!
2-Ohr-Klemme muss wie in Abb. 12 gezeigt parallel zum Ventilator
verlaufen.
Wenn die 2-Ohr-Klemme mit den Laschen nach oben und unten zeigt,
können die Flügelblätter die 2-Ohr-Klemme im Betrieb treffen.
Mit einer 2–Ohr–Zange die 2–Ohr–Klemme in die richtige Position
drehen.
Abb. 11
Abb. 12
DE
21
