• Das Gerätegehäuse auf den Sockel aufsetzen und alles mit den mitgelieferten Schrauben befestigen (siehe Fig. 16).
6.5

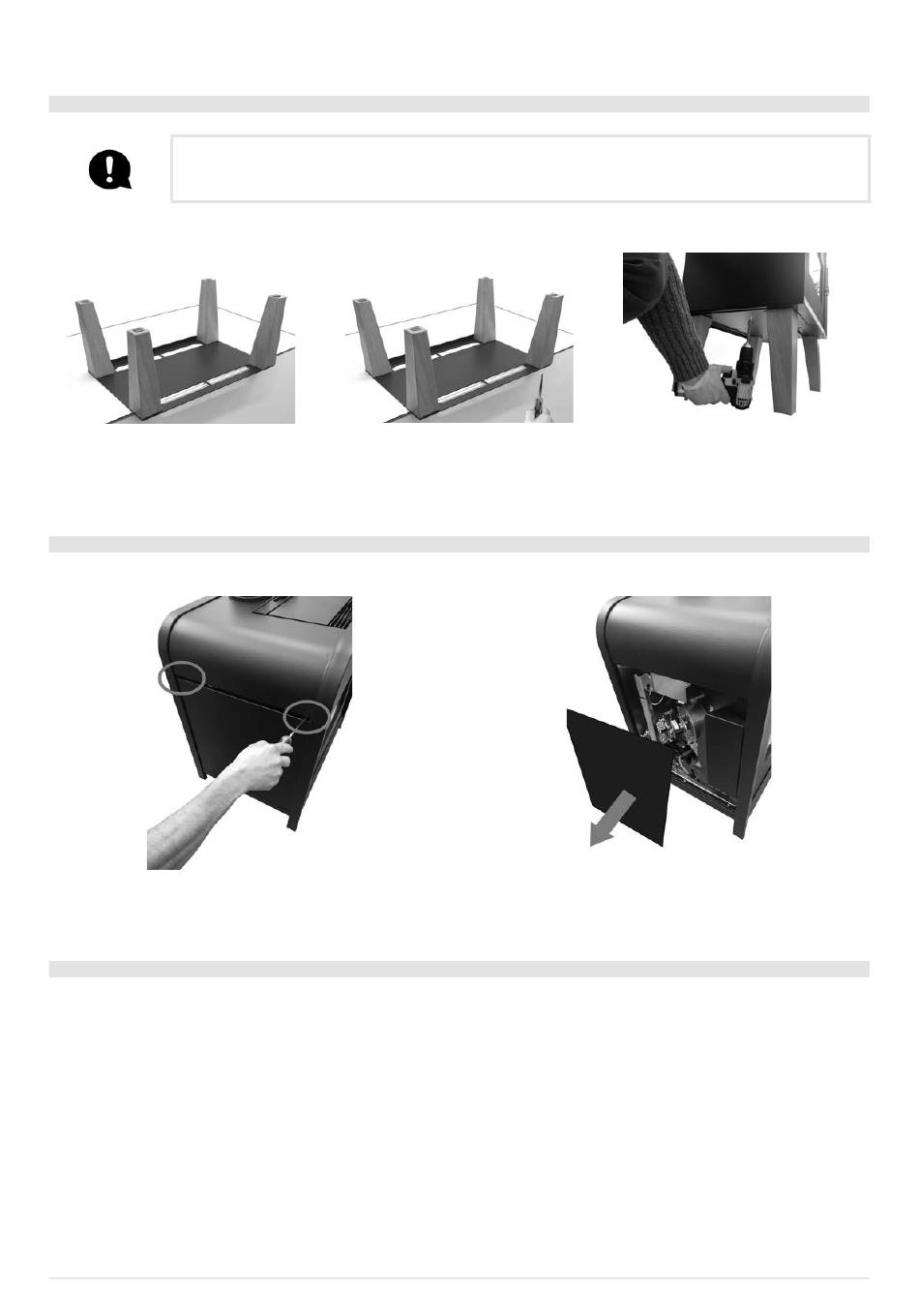

MONTAGE DER BEINE MODO AT

Der Einbau muss daher immer zu zweit ausgeführt werden!
Für die Montage der Beine wie folgt vorgehen:
Fig. 17 - Den Boden und die Beine positionieren
• Den Boden auf einer Fläche auflegen (mit der Falte nach oben gerichtet) und die Beine daraufstellen (siehe Fig. 17).
• Die Beine am Boden befestigen (siehe Fig. 18).
• Das Gerätegehäuse auf die Beine aufsetzen und alles mit den mitgelieferten Schrauben befestigen (siehe Fig. 19).
6.6

ENTFERNEN DER SEITEN FRAME

Um die Ofenseiten zu demontieren, wie folgt vorgehen:
Fig. 20 - Die Schrauben entfernen.
• Die 2 Schrauben lösern (siehe Fig. 20).
• Die 2 Zähnchen unten an der Seite auskuppeln und entfernen (siehe Fig. 21).
6.7 ENTFERNEN DER SEITEN MODO AIRTIGHT / QUASIMODO
Um die Ofenseiten zu demontieren, wie folgt vorgehen:
15
FRAME - QUASIMODO - MODO Airtight
Fig. 18 - Die Beine am Boden befestigen
3
Fig. 19 - Befestigung des Ofens
Fig. 21 - Die Seitenwand aushängen.
