Cadel FENICE 11 Installateurhandbuch Seite 17

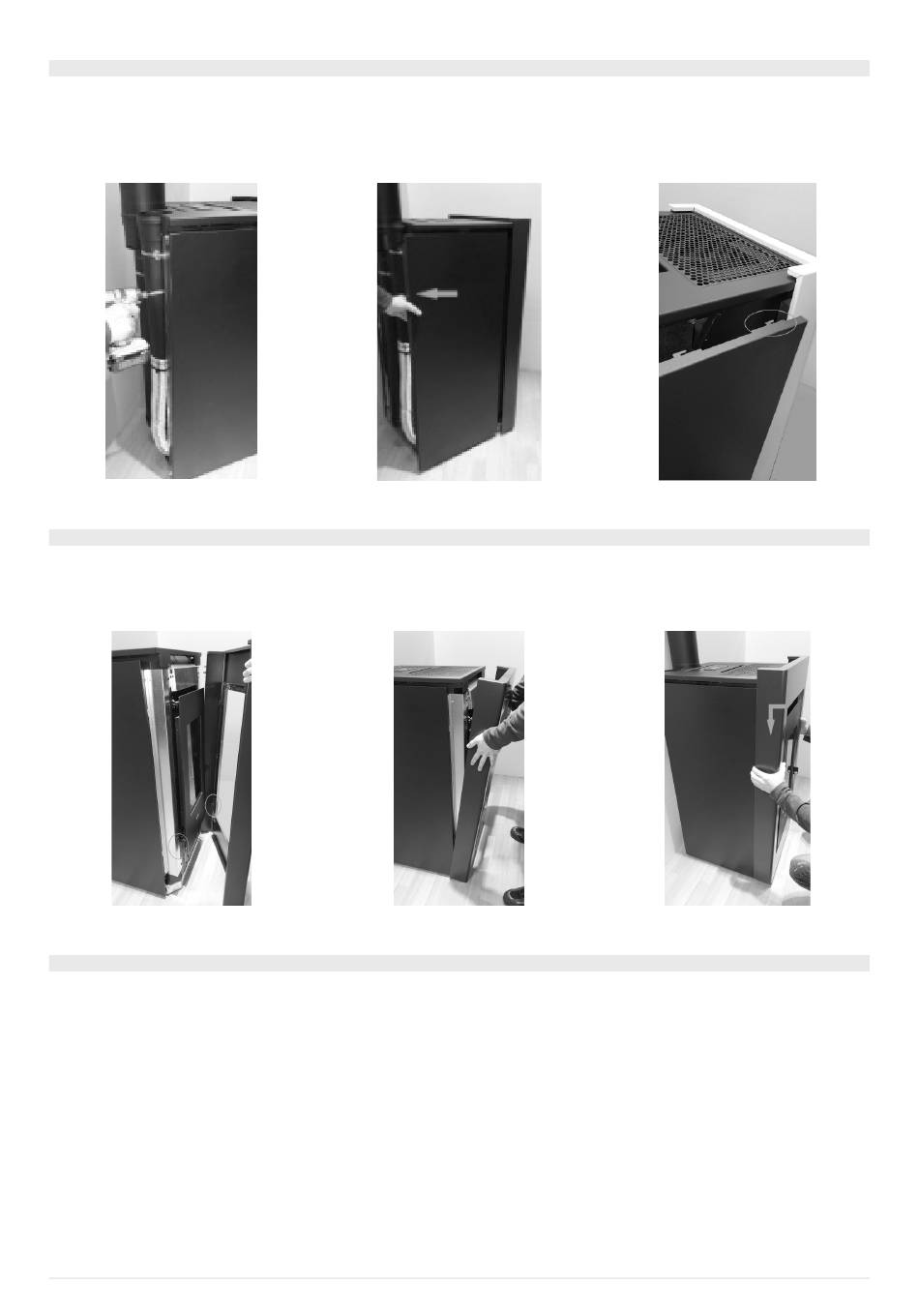

6.5 ENTFERNUNG/MONTAGE DER SEITENWÄNDE (PRINCE 11 - PRINCE PLUS 11)
Zum Abbauen der Seitenwände wie folgt vorgehen:
• Hintere Schrauben abschrauben (siehe Fig. 22).
• Vordere Verzahnungen aushaken und Seitenwand abnehmen (siehe Fig. 23 Fig. 24).
• Zum Anbringen in umgekehrter Reihenfolge vorgehen.
Fig. 22 - Hintere Schrauben abschrauben
6.6 RAHMEN ABNEHMEN/ANBRINGEN (PRINCE 11 - PRINCE PLUS 11)
Zum Abbauen des Rahmens wie folgt vorgehen:
• Drücken Sie die Rahmen nach oben und lösen Sie die Zähne (siehe Fig. 25).
• Entfernen Sie die Rahmen (zur Montage gehen Sie umgekehrt vor Fig. 26 Fig. 27).
Fig. 25 - Den Rahmen aushängen
6.7 ENTFERNUNG/MONTAGE DER SEITENWÄNDE (FENICE 11 - FENICE PLUS 11)
Zum Abbauen der Seitenwände wie folgt vorgehen:
• Vordere Schrauben (siehe Fig. 28) und hintere Schrauben ausschrauben (siehe Fig. 29).
• Seitenwand abnehmen (siehe Fig. 30).
• Zum Anbringen in umgekehrter Reihenfolge vorgehen.
KOBE-FENICE-INDACO-PRINCE - GO - ECLIPSE
Fig. 23 - .
Fig. 26 - Entfernen die Rahmen
Fig. 24 - .
Fig. 27 - .
17
