Cadel FRAME3 Installateurhandbuch Seite 13

13
FRAME - QUASIMODO - MODO Airtight

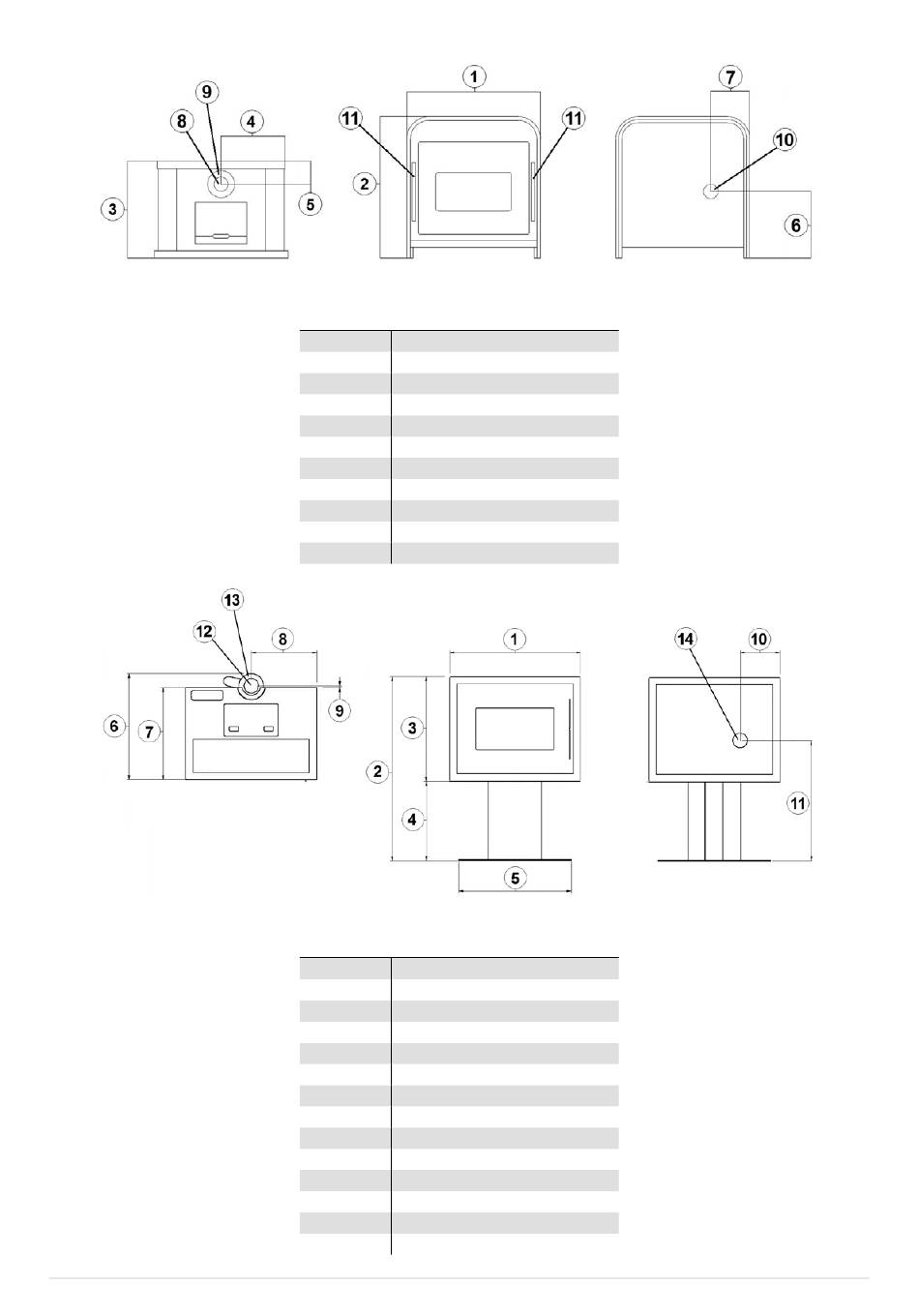

Fig. 13 - Dimensioni generali: FRAME
LEGENDE Fig. 13
1 70,3 cm
2
83 cm
3
61 cm
4
35,1 cm
5
12,5 cm
6 36,4 cm
7 21,2 cm
8 Rauchabzug d.8 cm
9 Öffnungen für die Verbrennungsluft d.13 cm
10 Kanalauslass d.8 cm (optional)
11 Heisse Luft austritt 32x2 cm
Fig. 14 - Allgemeine Abmessungen: QUASIMODO
LEGENDE Fig. 14
1 70 cm
2 98,5 cm
3 56,4 cm
4 42,5 cm
5 60 cm
6
56,4 cm
7
47,5 cm
8
35 cm
9
10,6 cm
10 17,3 cm
11 71,2 cm
12 Rauchabzug d.8 cm
13 Öffnungen für die Verbrennungsluft d.13 cm
14 Kanalauslass d.8 cm (optional)
