6.4

MONTAGE DES SOCKELS MODO AT UND QUASIMODO

Der Einbau muss daher immer zu zweit ausgeführt werden!
Für die Montage des Sockels wie folgt verfahren:
14
FRAME - QUASIMODO - MODO Airtight

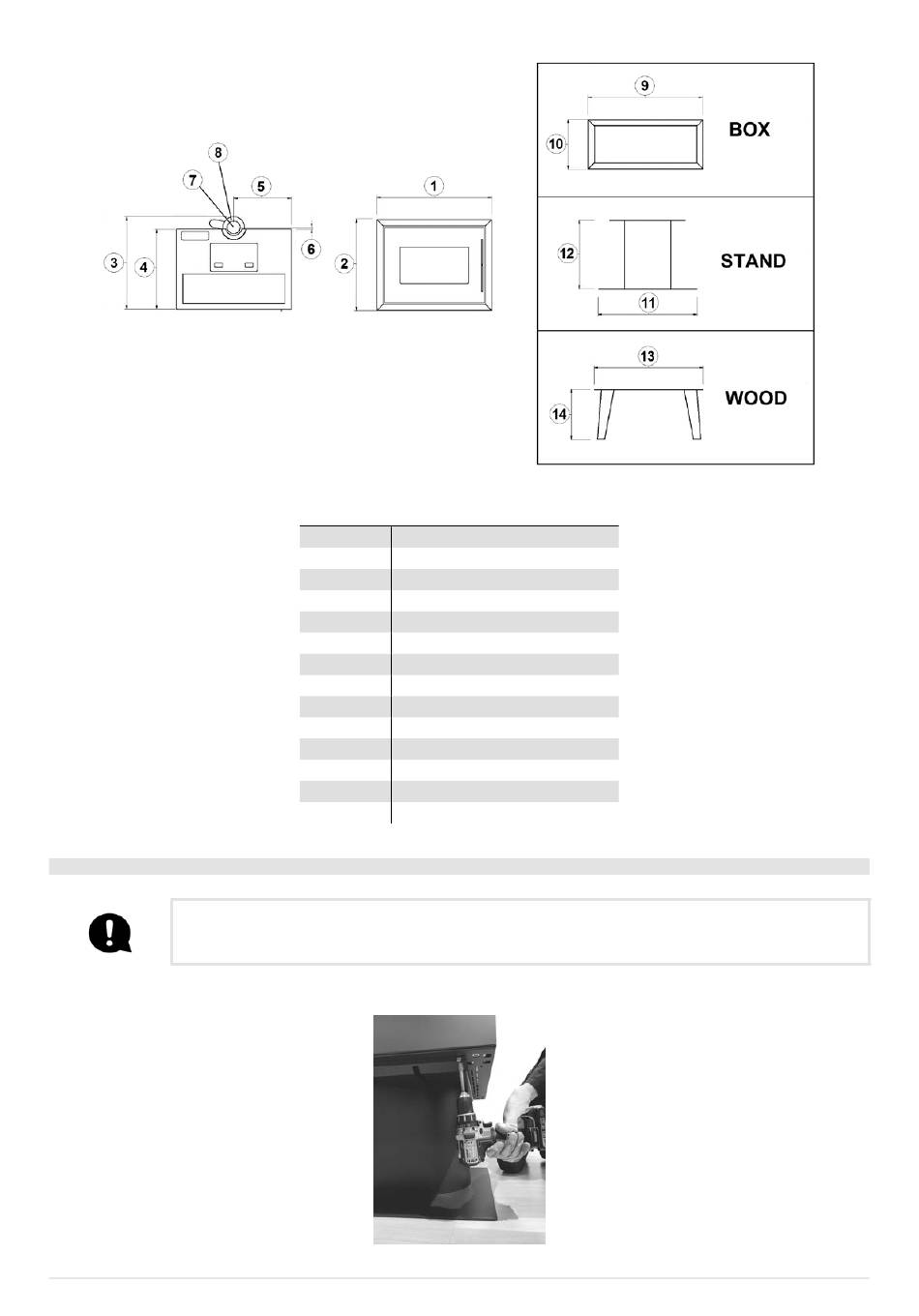

Fig. 15 - Allgemeine Abmessungen: MODO AT
LEGENDE Fig. 15
1 70 cm
2 56 cm
3 58 cm
4 42,5 cm
5 35 cm
6 10,6 cm
7
Rauchabzug d.8 cm
8
Öffnungen für die Verbrennungsluft d.13 cm
9
70 cm
10 30 cm
11 60 cm
12 42,5 cm
13 65 cm
14 30 cm
Fig. 16 - Befestigung des Sockels
UP
3
