Cadel FRAME3 Installateurhandbuch Seite 18

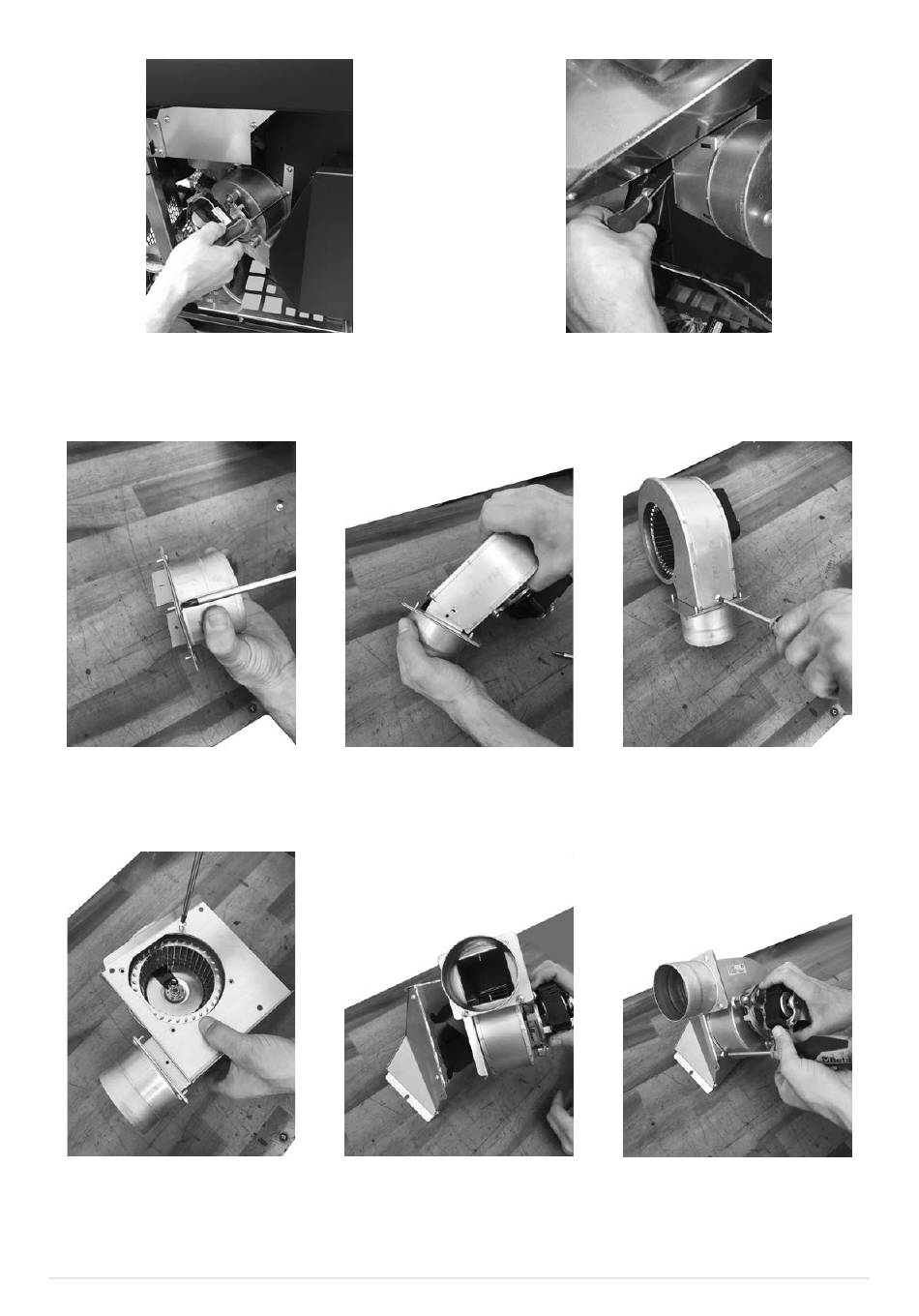

Fig. 27 - Die Schrauben entfernen.
Um das Gehäuse am Ventilator zu montieren ist folgendermaßen vorzugehen:
• Den Flansch am Fitting anbringen (siehe Fig. 29).
• Den Flansch + Fitting am Ventilator anbringen (siehe Fig. 30 und Fig. 31).
Fig. 29 - Den Flansch am Fitting fixieren.
• Den Deckel des Gehäuses am Ventilator fixieren, siehe Fig. 32.
• Alles am Gehäuse montieren und mit den Schrauben fixieren Fig. 33 und Fig. 34).
Fig. 32 - Den Deckel fixieren.
• Das Gehäuse + Ventilator mit Schrauben am Ofen fixieren (siehe Fig. 35).
• Das Fitting 45° am Fitting des Ventilators positionieren (siehe Fig. 36).
• Den vorgeschnittenen Stopfen auf der Rückseite des Ofens entfernen.
18
FRAME - QUASIMODO - MODO Airtight
Fig. 30 - Den Flansch + Fitting am Ventilator
fixieren.
Fig. 33 - Den Ventilator am Gehäuse fixieren.
Fig. 28 - Die Schraube entfernen.
Fig. 31 - Mit Schrauben fixieren.
Fig. 34 - Mit Schrauben fixieren.
