• Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand gezogen werden.
• Beim Stromanschluss an ein USV-GERÄT/AKKU/VORSCHALTGERÄT muss eine schwankungsfreie Spannung von mindestens 210
V gewährleistet sein. Da am Markt USV-Vorrichtungen unterschiedlichster Größe und Herstellungsqualität erhältlich sind, kön-
nen wir nach dem Anschluss des Ofens an ein solches Gerät keine Funktionsgarantie geben.

6.14 ANSCHLUSS AUSSENTHERMOSTAT

Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem
externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden.
Kabel des externen Thermostaten an Klemme „Term opt" auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo-
staten folgendermaßen einrichten (werkseitig auf OFF gestellt):
• Taste „Menù" drücken.
• Mit den Pfeilen die Funktion „Einstellungeni" anfahren.
• Die Funktion durch Drücken von „Menù" wählen.
• Jetzt mit den Pfeilen die Funktion „ Aussen Therm." anfahren.
• Die Funktion durch Drücken von „Menù" (Menü) wählen.
• Die Tasten - + drücken.
• Zur Aktivierung des externen Thermostaten „On" wählen.
• Zur Bestätigung die Taste „Menù" (Menü) drücken.
6.15 EINSTELLEN DES OFENS UND MESSEN DES UNTERDRUCKS
Dieser Ofen verfügt über eine Entnahmestelle an der Pelletkammer, um den Unterdruck in der Brennkammer messen und den
einwandfreien Betrieb feststellen zu können.
Dazu wie nachstehend beschrieben verfahren:
• Über einen kleinen Schlauch einen Digitaldruckwächter zum Messen des Unterdrucks anschließen (siehe Fig. 49 und Fig. 50
oder Fig. 51).
• Die Förderschnecke mittels der entsprechenden Funktion beschicken.
• Den Ofen starten und "Flamme" auf Stufe 1 stellen (um einen Mindestzug gewährleisten zu können, dauert der Startvorgang
dieses Ofens 8 bis 10 Minuten).
• Die gemessenen Werte mit den Werten in der Tabelle vergleichen.
• Die Leistungsstufe alle 10 Minuten wechseln und abwarten, dass sich der Betrieb stabilisiert.
• Auf das Benutzer-Menü zugreifen und ggf. die Werte ändern.

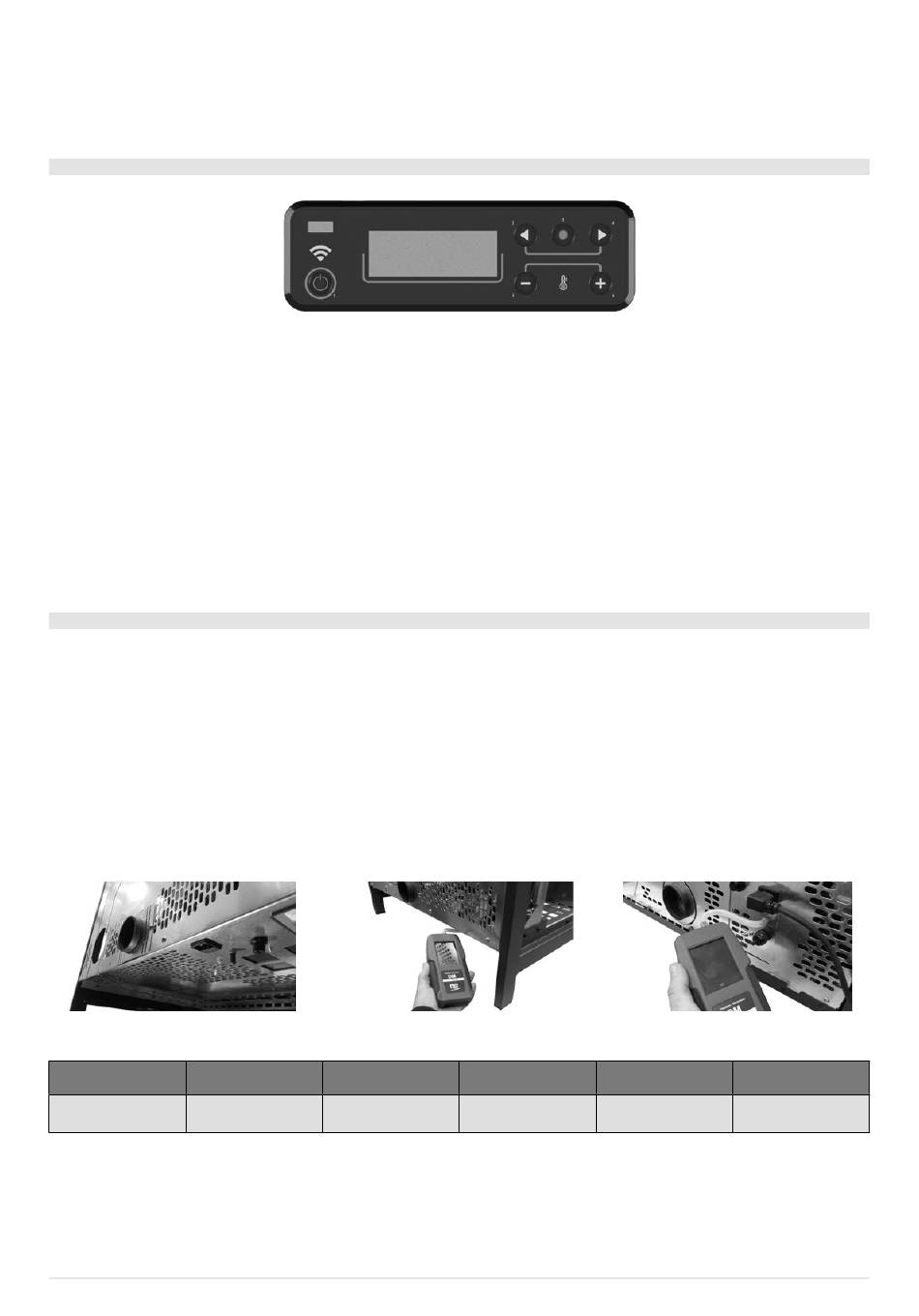

Fig. 49 - Abnehmen der Inspektionsabdeckung
Frame
3
DATEN P1
Unterdruck - Tempe-
ratur des Ofens 9 kW 18/19 Pa - 110°C
Zur Beachtung: Für eine gute Verbrennung müssen die Unterdruckwerte zwischen + -5 Pa und die Temperaturwerte zwischen
+ - 10°C liegen.
21
FRAME - QUASIMODO - MODO Airtight
Fig. 48 - Grafische Anzeige
Fig. 50 - Anschluss des Digitaldruckwächters
Frame
3
P2 P3
28/29 Pa - 135°C 38/39 Pa - 152°C
Fig. 51 - Anschluss des Digitaldruckwächters
Modo At und Quasimodo
P4 P5
42/43 Pa - 176°C 47/48 Pa - 192°
