Mindestabstände - Cadel FRAME3 Installateurhandbuch

Unter luftdichter Installation ist zu verstehen, dass das Gerät als luftdicht zertifiziert ist und
seine Installation (Verbrennungsluftkanalisierung und Anschluss an den Schornstein) in Be-
zug auf die Installationsumgebung luftdicht ausgeführt wird.
Eine luftdichte Installation verbraucht den Sauerstoff in der Luft nicht, da die gesamte Luft von außen zugeführt wird (bei entspre-
chender Kanalisierung); das Gerät kann daher im Inneren aller Wohnbauten installiert werden, bei denen ein hoher Isolierungsgrad
erforderlich ist, wie zum Beispiel bei den „Passivhäusern" oder bei denjenigen „mit hoher Energieleistung". Dank dieser Technolo-
gie besteht überhaupt kein Risiko einer Rauchgasemission in den Raum, so dass die Luftöffnungen mit den dazugehörigen Gittern
nicht nötig sind.
Infolgedessen gibt es im Raum auch keine kalten Luftströmungen mehr, was den Komfort erhöht und den gesamten Wirkungsgrad
der Anlage steigert. Der luftdichte Ofen ist in einer luftdichten Installation mit einer vorhandenen Zwangslüftung oder Räumen
kompatibel, die im Vergleich zum Außenbereich einen Unterdruck aufweisen.
6.2 MINDESTABSTÄNDE
Die Sicherheitsabstände von entflammbaren Gegenständen (Sofas, Möbel, Holzverkleidungen usw.) einhalten, siehe Spezifika-
tionen im unten stehenden Schema.
Im Fall von besonders hitzeempfindlichen Gegenständen wie Möbeln, Vorhängen oder Sofas sollte der Abstand zum Ofen vor-
sichtshalber.
Wenn der Fußboden aus brennbarem Material besteht, ist ein Schutz aus nicht brennbarem Material zu verwenden (Stahl, Glas,
...), der auch den Vorderteil während der Reinigungsarbeiten vor einem eventuellen Herabfallen von Brennstoff schützt.
11
FRAME - QUASIMODO - MODO Airtight

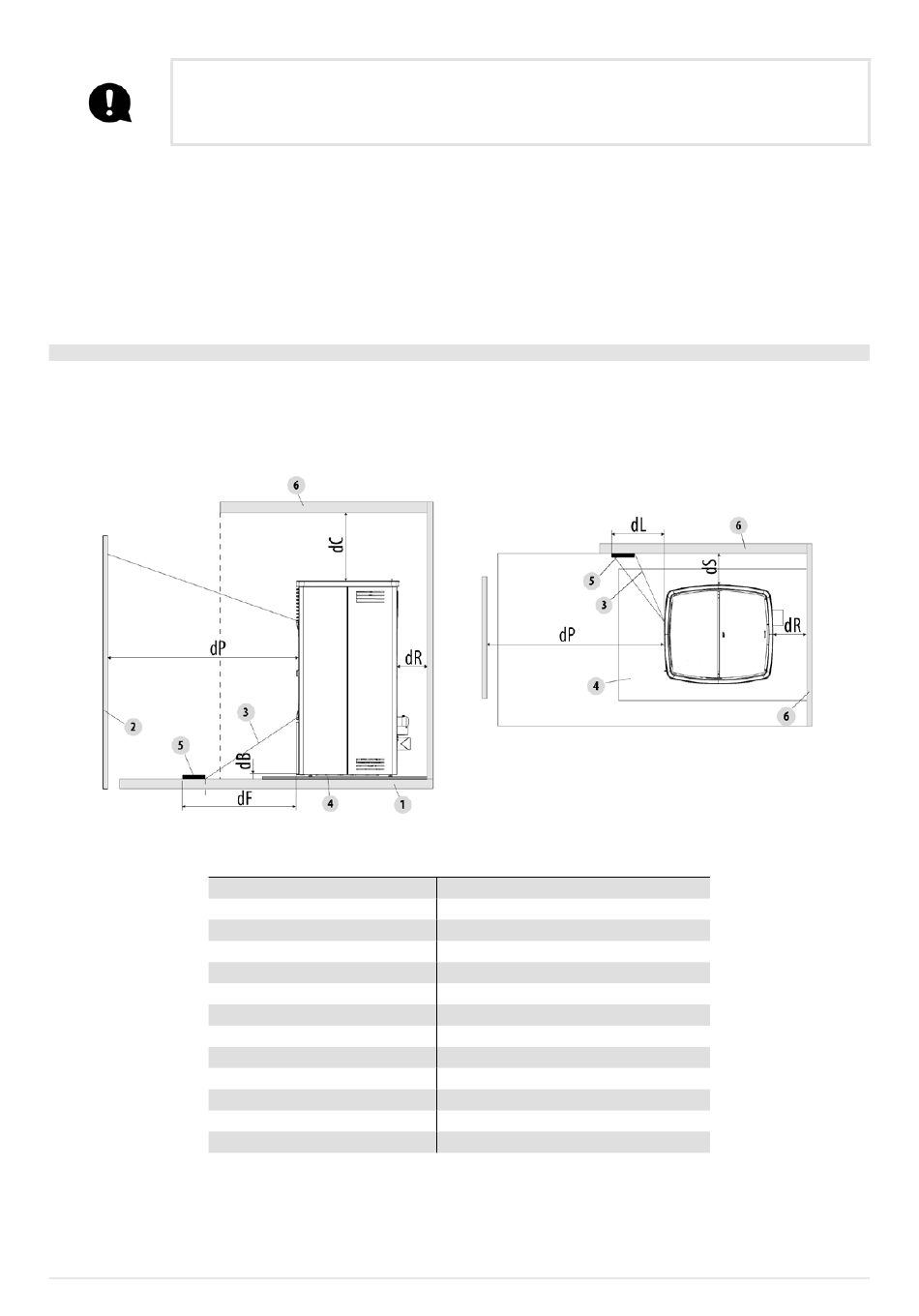

Fig. 11 - Sicherheitsabstand vom Brennstoff
LEGENDA
dR (Abstand hinten)
dS (Abstand seitlich)
dB (Abstand unten)
dC (Abstand oben)
dP (Strahlung Vorderseite)
dF (Strahlung auf den Boden)
dL (Strahlung seitlich)
1
2
3
4
5
6
Fig. 11
200 mm
300 mm
0 mm
750 mm
1000 mm
1000 mm
1000 mm
FUSSBODEN
BRENNSTOFF VORNE
BESTRAHLTE FLÄCHE
FUSSBODENSCHUTZPLATTE
BESTRAHLTE FLÄCHE, DIE ZU SCHÜTZEN IST
FLÄCHE BRENNSTOFF VORNE/SEITLICH/HINTEN
