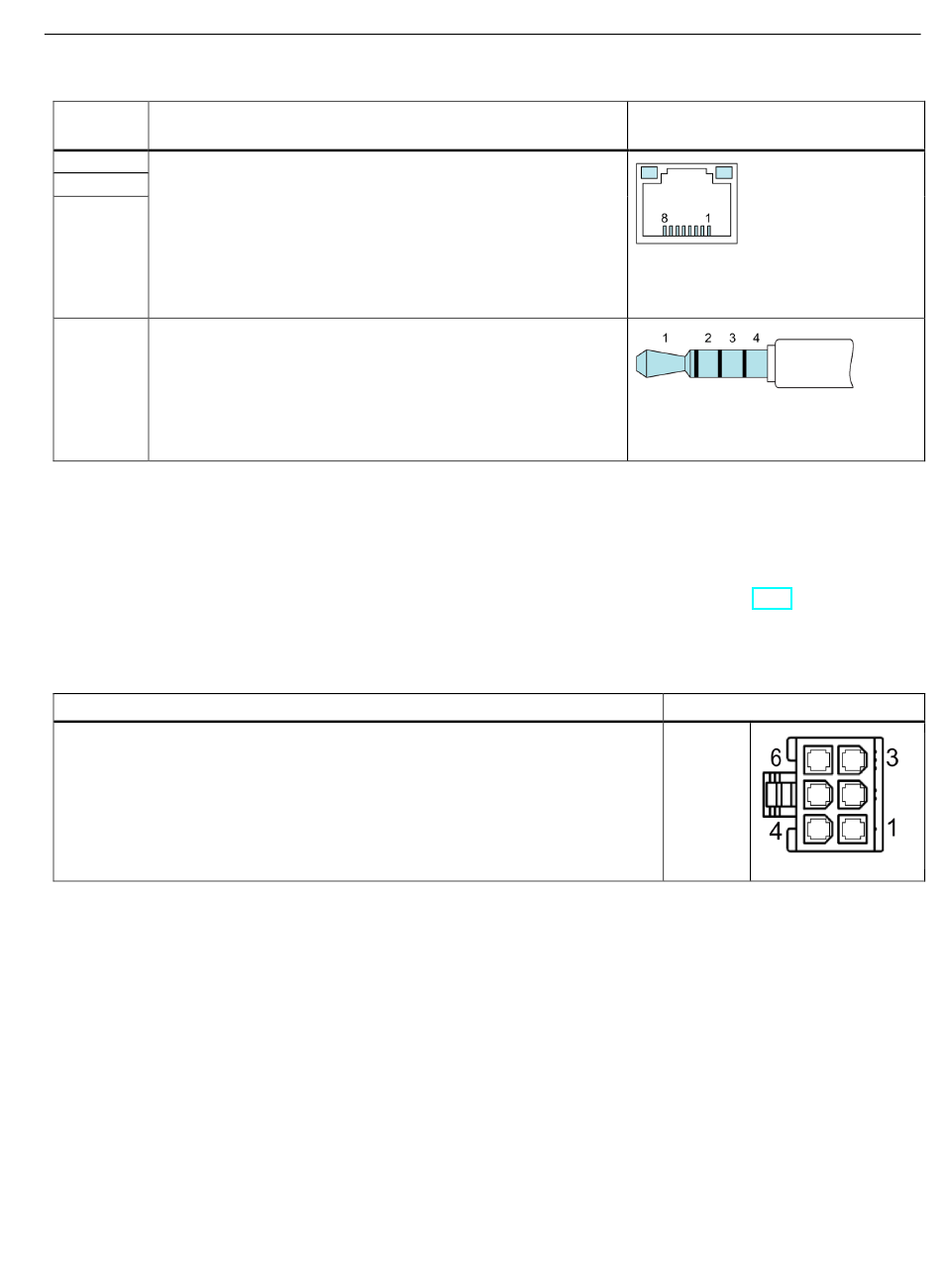

Anschluss- Beschreibung
buchse
LAN 1 LAN:
LAN 2
• Anschluss für Ethernet mit RJ45-Stecker
LAN 3
• Die LAN-Buchsen sind am Gehäuse nummeriert. Die Nummerie-
rung durch das Betriebssystem kann davon abweichen.
• Datenübertragungsrate: 10/100/1000 Mbit/s
• Wake on LAN, Remote Boot
Audio
• Anschluss für 2,5 mm UAJ-Klinkenstecker:
Realtek ALC255, 6-Kanal-DAC-Unterstützung
• Micro
• Line In
• Line Out: 2 W at 4 Ω
8.12.2 Technische Daten der Steckverbinder für die Stromversorgung optionaler
Grafikkarten
Beachten Sie den Hinweis unter "Gültigkeit der technischen Daten (Seite 151)".
6-poliger Steckverbinder für optionale Grafikkarten
Beschreibung
Steckverbinder am Kabelbaum der einfachen Stromversorgung (400 W) und der re-
dundanten Stromversorgung (350 W)
SIMATIC IPC647E
Betriebsanleitung, 09/2022, A5E52254111-AA
8.12 Technische Daten der Schnittstellen
Belegung
8-polig
RJ45
(bis 1 Gbit/s)
Belegung
1 = +12 V
2 = +12 V
3 = +12 V
4 = GND
5 = GND
6 = GND
Technische Daten
