1. Bauen Sie den Busrahmen aus. (Seite 96)
2. Entfernen Sie die Mittelschiene des Busrahmens (Seite 182) auf der Seite, auf der Sie die
Erweiterungskarte einbauen möchten. Lösen Sie dazu die Schrauben an der
Verbindungsschiene (Seite 182).
3. Entfernen Sie das Slot-Blech an der Position, an der Sie die Erweiterungskarte einbauen
möchten.
Lösen Sie dazu die Schraube und bewahren Sie diese unbedingt auf, denn sie wird später
noch benötigt.

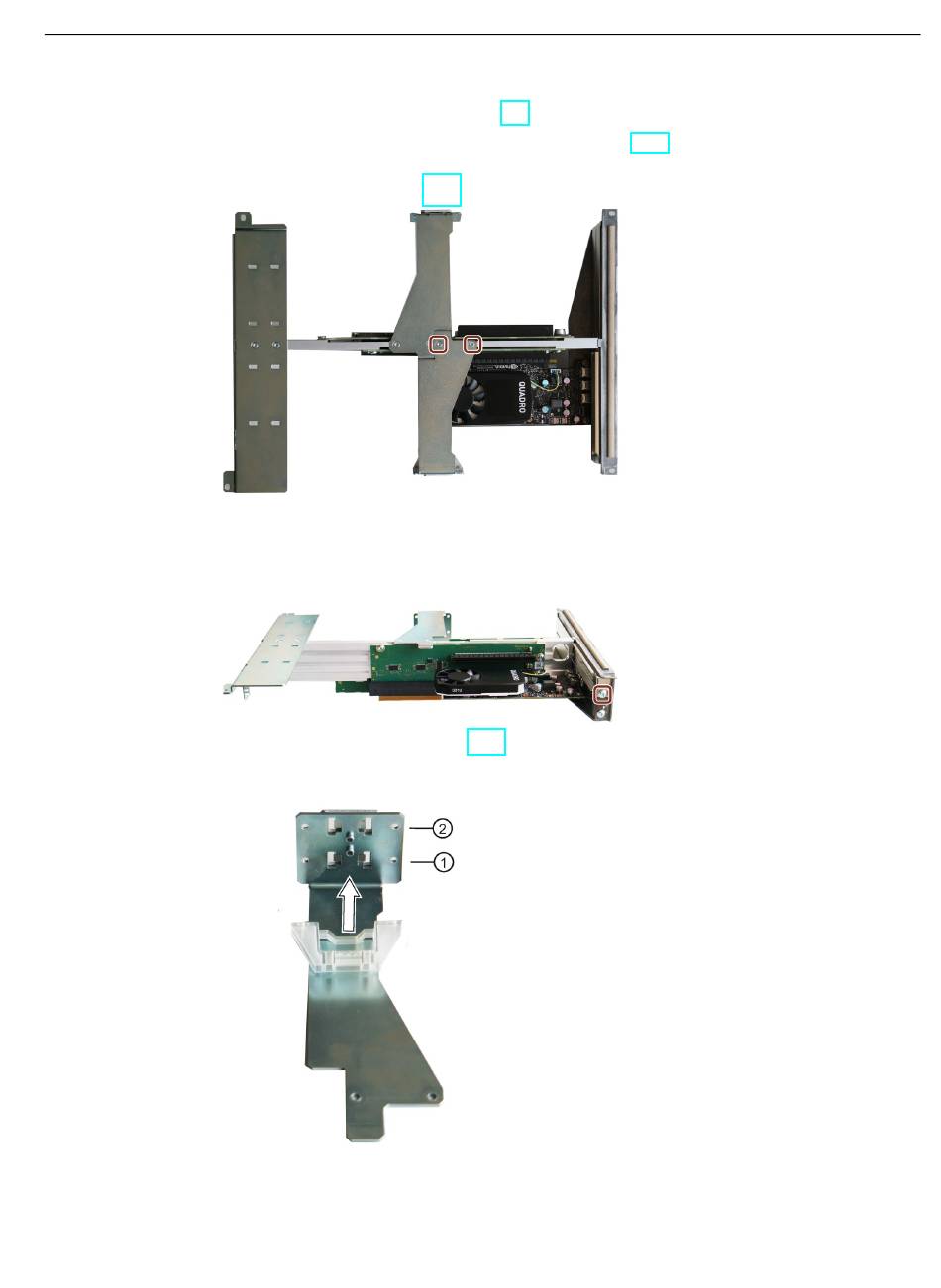

4. Setzen Sie am Haltewinkel (Seite 182) (Ende der Mittelschiene des Busrahmens) von innen
die Niederhalterführung an. Je nach Höhe der Erweiterungskarte, können Sie die
Niederhalterführung an der unteren Position ① oder an der oberen Position ② anbringen.
5. Fixieren Sie die Niederhalterführung von außen mit den beiden Spreiznieten.
