1.4.3

Laufwerkshalter Typ B

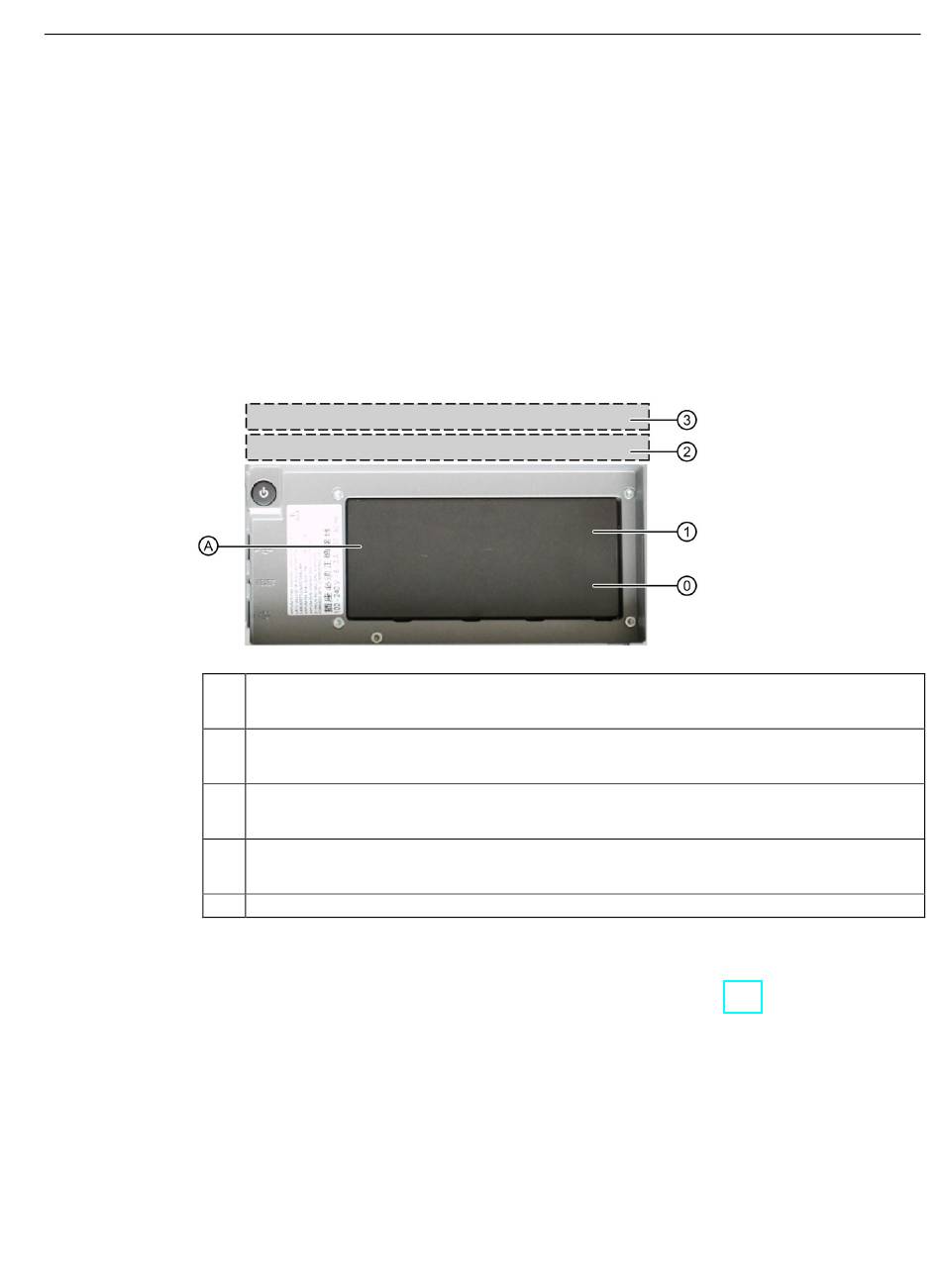

Laufwerke und Einbauplätze bei Laufwerkshalter Typ B
Der Laufwerkshalter Typ B befindet sich hinter der Fronttür.
Im Laufwerkshalter Typ B werden Laufwerke intern fest verbaut und sind von außen mit einer
Laufwerksblende versehen und somit nicht zugänglich.
Die Laufwerke sind besonders gut gegen Vibration und Schwingung geschützt
("schwingungsgedämpfter Laufwerkshalter").
Über dem Laufwerkshalter Typ B können außerdem intern noch bis zu 2 Laufwerke mit
Montagewinkeln eingebaut werden.
(0)
(1)
(2)
(3)
(A)
Siehe auch
Einbaumöglichkeiten für Laufwerke mit Laufwerkshalter Typ B (Seite 120)
SIMATIC IPC647E
Betriebsanleitung, 09/2022, A5E52254111-AA
Einbauplatz 0 für:
• 3,5"-Laufwerk im Laufwerksschacht des Laufwerkshalters
Einbauplatz 1 für:
• 3,5"-Laufwerk im Laufwerksschacht des Laufwerkshalters
Einbauplatz 2 (intern) für:
• 2,5"-Laufwerk intern über Laufwerkshalter
Einbauplatz 3 (intern) für:
• 2,5"-Laufwerk intern über Laufwerkshalter
Abdeckung
Produktbeschreibung
1.4 Äußerer Aufbau des Geräts
