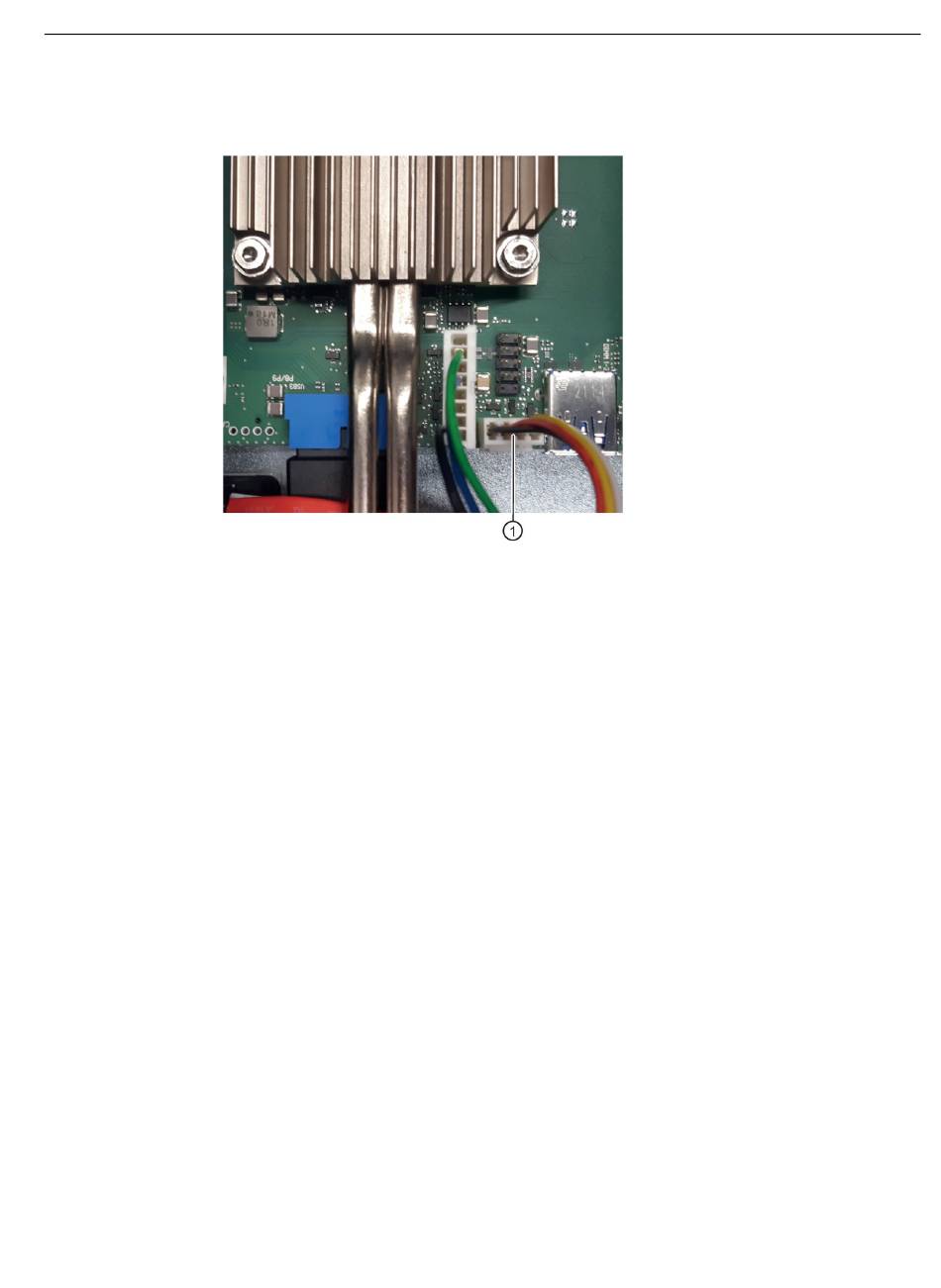

5. Ziehen Sie den Lüfterstecker ① der AI Unit NVIDIA A2 von der Grundplatine ab. Die Buchse
des Lüftersteckers ist auf der Grundplatine mit "FAN LW" beschriftet.
6. Entfernen Sie die Schraube, mit der das Slotblech ④ der AI Unit NVIDIA A2 an der
Geräterückseite fixiert ist.
Bewahren Sie die Schraube für den Einbau der neue AI Unit NVIDIA A2 auf.
7. Ziehen Sie die AI Unit NVIDIA A2 ohne zu verkanten aus dem Steckplatz ②. Merken Sie sich
den Steckplatz für den Einbau der neuen AI Unit NVIDIA A2.
Einbau der AI Unit NVIDIA A2
1. Nehmen Sie das Ersatzteil-Kit zur Hand.
2. Platzieren Sie den Lüfter mit der Lüftungsseite nach oben auf die geschlossene Seite des
Gehäuses der AI Unit NVIDIA A2.
3. Führen Sie das Lüfterkabel durch die Kerbe am oberen Rand der geschlossenen Seite des
Gehäuses.
4. Schließen Sie das Gehäuse mit den 7 Schrauben (im Lieferumfang enthalten).
