Gerät warten und instand setzen
7.3 Hardware ausbauen und einbauen
5. Stecken Sie die neue AI Unit NVIDIA A2 vorsichtig und ohne zu verkanten in den
entsprechenden Steckplatz des Piggybacks der Busplatine.

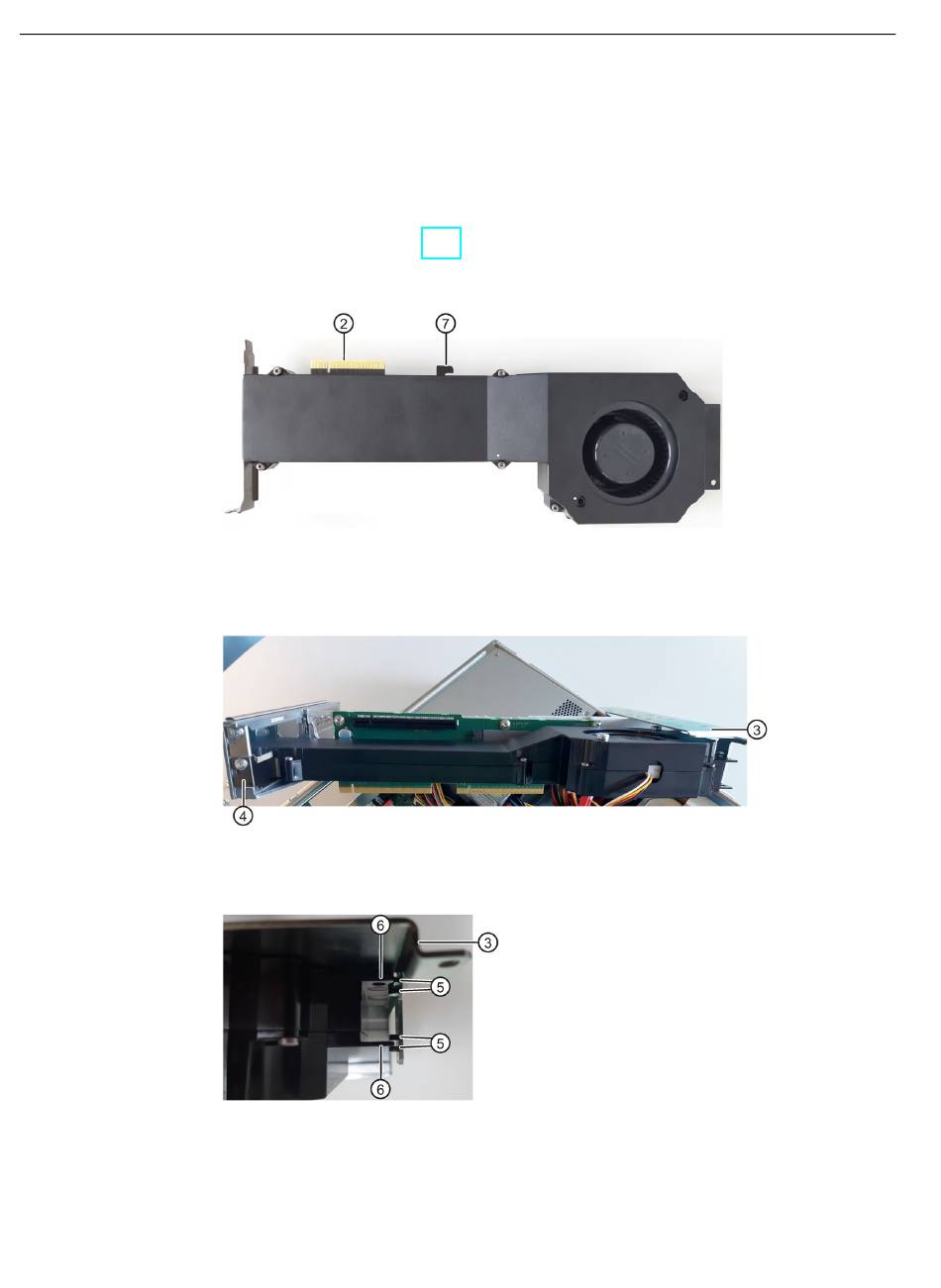

Beachten Sie bei der Positionierung der AI Unit NVIDIA A2 Folgendes:
– Positionieren Sie den Direktstecker der AI Unit ② am entsprechenden Steckplatz des
– Beachten Sie, dass der Stabilisierungswinkel ⑦ (engl. "Hockey Stick Tab") beim
– Vermeiden Sie ein Verkanten des Slotblechs ④ der AI Unit NVIDIA A2 an der
– An der Seite der AI Unit befinden sich 2 dünne Flächen ⑥. Schieben Sie diese Flächen
6. Fixieren Sie das Slotblech ④ der AI Unit NVIDIA A2 an der Geräterückseite mit der Schraube,
die Sie zuvor entfernt haben. Verwenden Sie dazu ausschließlich diese Schraube.
144
Piggybacks der Busplatine, siehe "Technische Daten der Steckplätze von
Erweiterungskarten (Seite 160)".
Positionieren der AI Unit NVIDIA A2 nirgends verkantet.
Geräterückseite.
jeweils mittig zwischen die Stabilisierungspins ⑤ an der Führungsschiene ③ für lange
Erweiterungskarten.
