6.3.2

Speichermodule einbauen

Informationen zur Lage von Steckplätzen für Speichermodule finden Sie unter "Innerer
Aufbau des Geräts (Seite 29)".
Voraussetzungen
• Sie kennen die wichtigen Sicherheitshinweise unter "Sicherheitshinweise zu Geräte- und
Systemerweiterungen (Seite 45)".
• Sie kennen die Hinweise unter "Informationen zum Einsatz von Speichermodulen
(Seite 103)".

Reihenfolge beim Einbau mehrerer Speichermodule

Wenn Sie mehrere Speichermodule einbauen, bauen Sie diese nacheinander in folgender
Reihenfolge ein.
• 1. Speichermodul: Steckplatz DIMM 2-1
• 2. Speichermodul: Steckplatz DIMM 1-1
• 3. Speichermodul: Steckplatz DIMM 2-2
• 4. Speichermodul: Steckplatz DIMM 1-2
Die Steckplätze der Speichermodule sind auf der Grundplatine beschriftet.
Vorgehensweise
1. Trennen Sie das Gerät vollständig von der Netzspannung. Befolgen Sie unbedingt die
wichtigen Hinweise unter "Gerät ausschalten (Seite 66)"
2. Öffnen Sie das Gerät. (Seite 95)
3. Fall nötig, bauen Sie den Busrahmen aus (Seite 96).

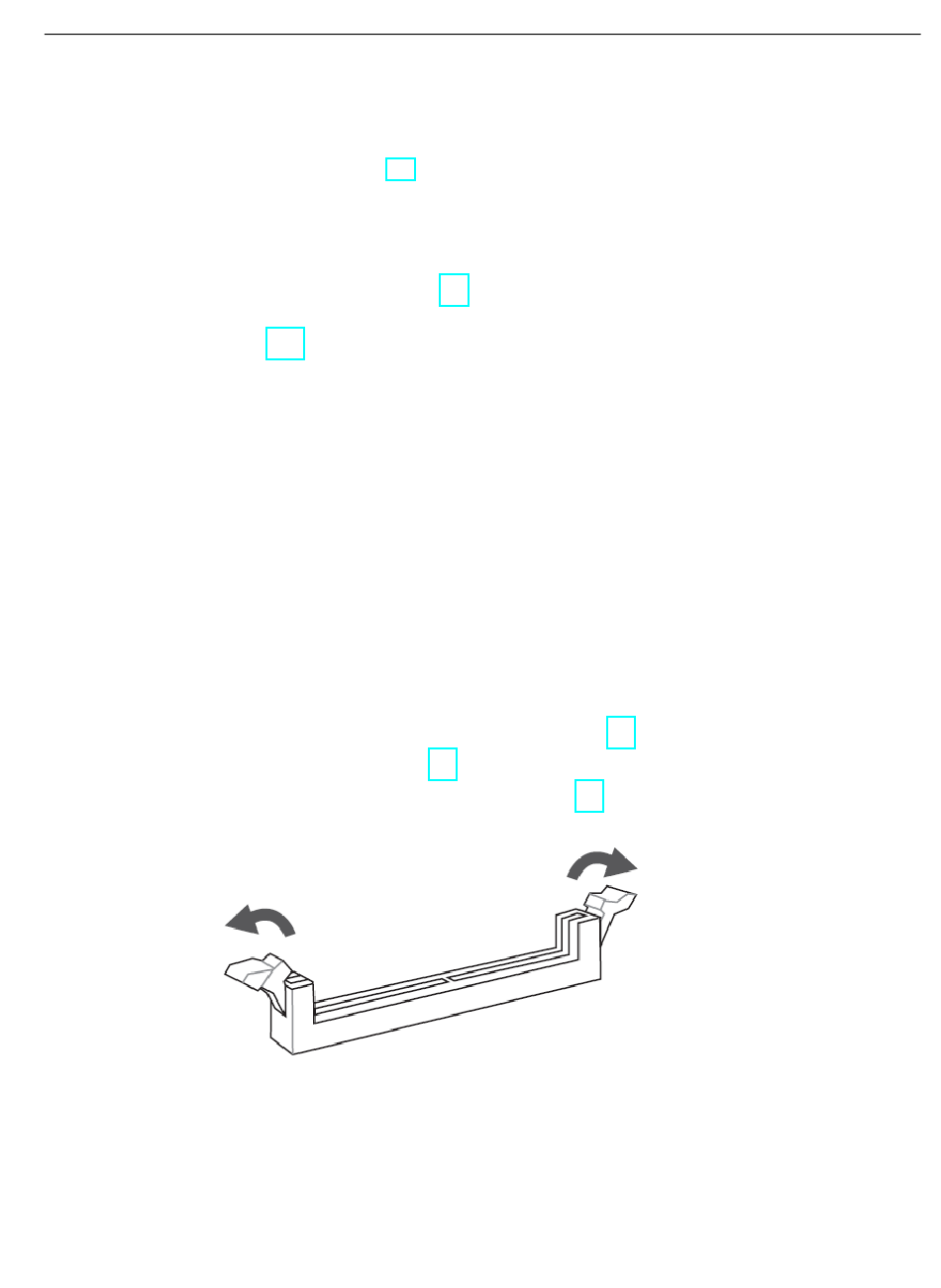

4. Öffnen Sie die beiden Arretierungen links und rechts des Steckplatzes.
5. Nehmen Sie das Speichermodul aus der Verpackung.
Fassen Sie es nur an den oberen Ecken an.
SIMATIC IPC647E
Betriebsanleitung, 09/2022, A5E52254111-AA
Gerät erweitern und parametrieren
6.3 Speichermodule einbauen und ausbauen
105
