Gerät erweitern und parametrieren
6.2 Erweiterungskarten einbauen und ausbauen
6. Stecken Sie die Erweiterungskarte in den entsprechenden Steckplatz auf der ersten Riser-
Karte oder der zweiten Riser-Karte (Piggyback).
7. Fixieren Sie die Erweiterungskarte mit der Schraube, mit der Sie zuvor das Slotblech entfernt
haben. Verwenden Sie dazu ausschließlich diese Schraube.

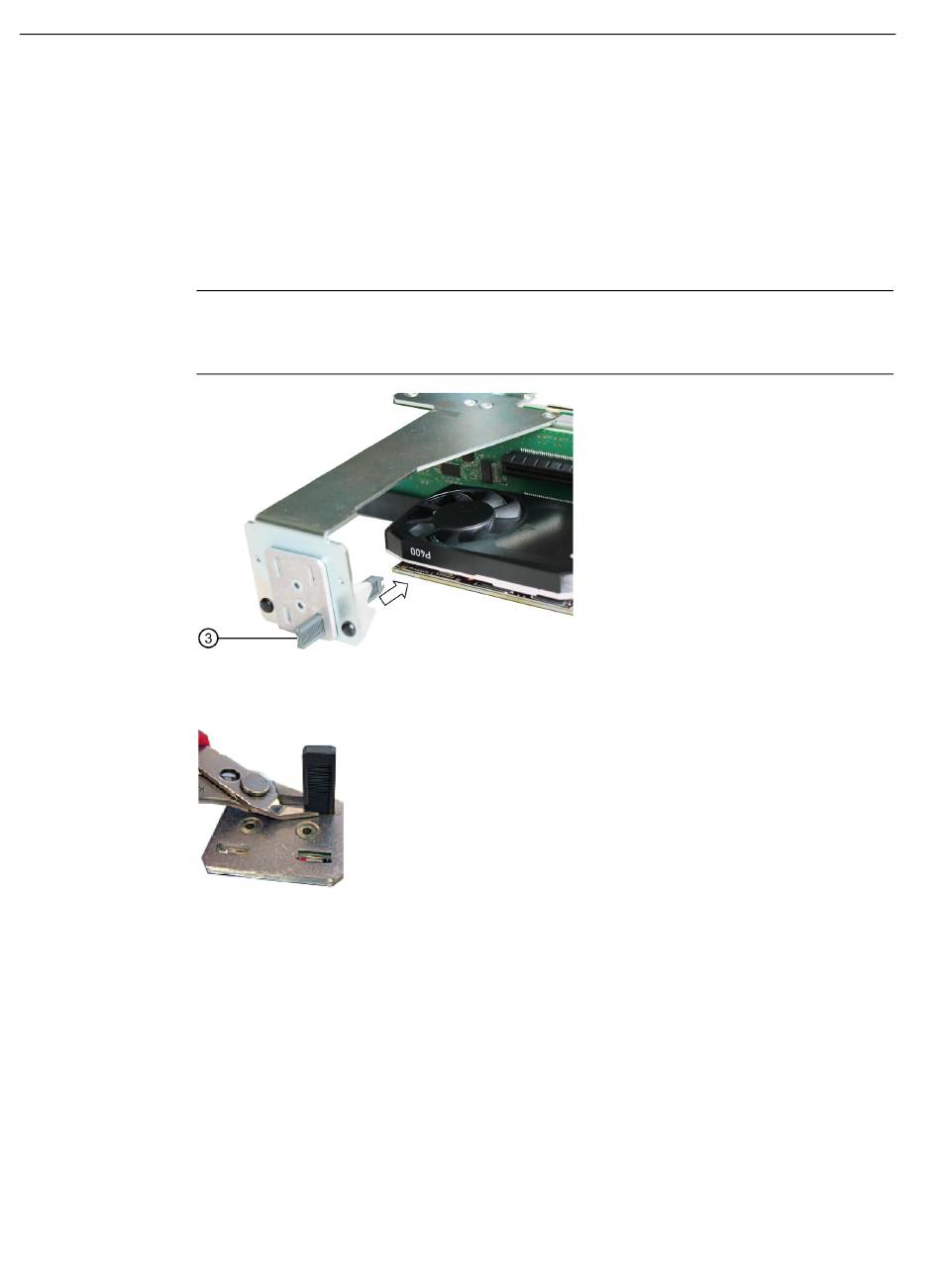

8. Schieben Sie einen rastbaren Niederhalter ③ durch einen der Führungsschlitze des
Haltewinkels, bis die Aussparung des Niederhalters vorsichtig auf die Erweiterungskarte
trifft.
Hinweis
Rastbare Niederhalter lassen sich nur in Richtung der Erweiterungskarte bewegen und
rasten an der entsprechenden Position ein.
9. Trennen Sie den überstehenden Teil des rastbaren Niederhalter ab, so dass kein Materialrest
übersteht.
10.Bauen Sie den Busrahmen in das Gerät ein.
11.Schließen Sie das Gerät.
