Räume mit schrägen Raumdecken
(Neigungswinkel > 20°)
In Räumen mit einer Deckenneigung von
mehr als 20° zur Horizontalen können
sich in der Deckenspitze Wärmepolster
bilden, die den Raucheintritt zum Rauch-
warnmelder behindern.
erlaubt
nicht erlaubt
Betriebsanleitung: PX-1 - Rauchwarnmelder
Beachten Sie Folgendes für Räume mit
Podesten oder Galerien (Fläche größer
16 m 2 , mindestens 2 m lang und breit):
f Zusätzliches Gerät unter dem
Podest/der Galerie montieren.
Betriebsanleitung: PX-1 - Rauchwarnmelder
Beachten Sie Folgendes bei der Stand-
or tauswahl in Räumen mit schrägen
Raumdecken:
f Geräte mindestens 0,5 m und
höchstens 1 m von der Deckenspitze
entfernt montieren.

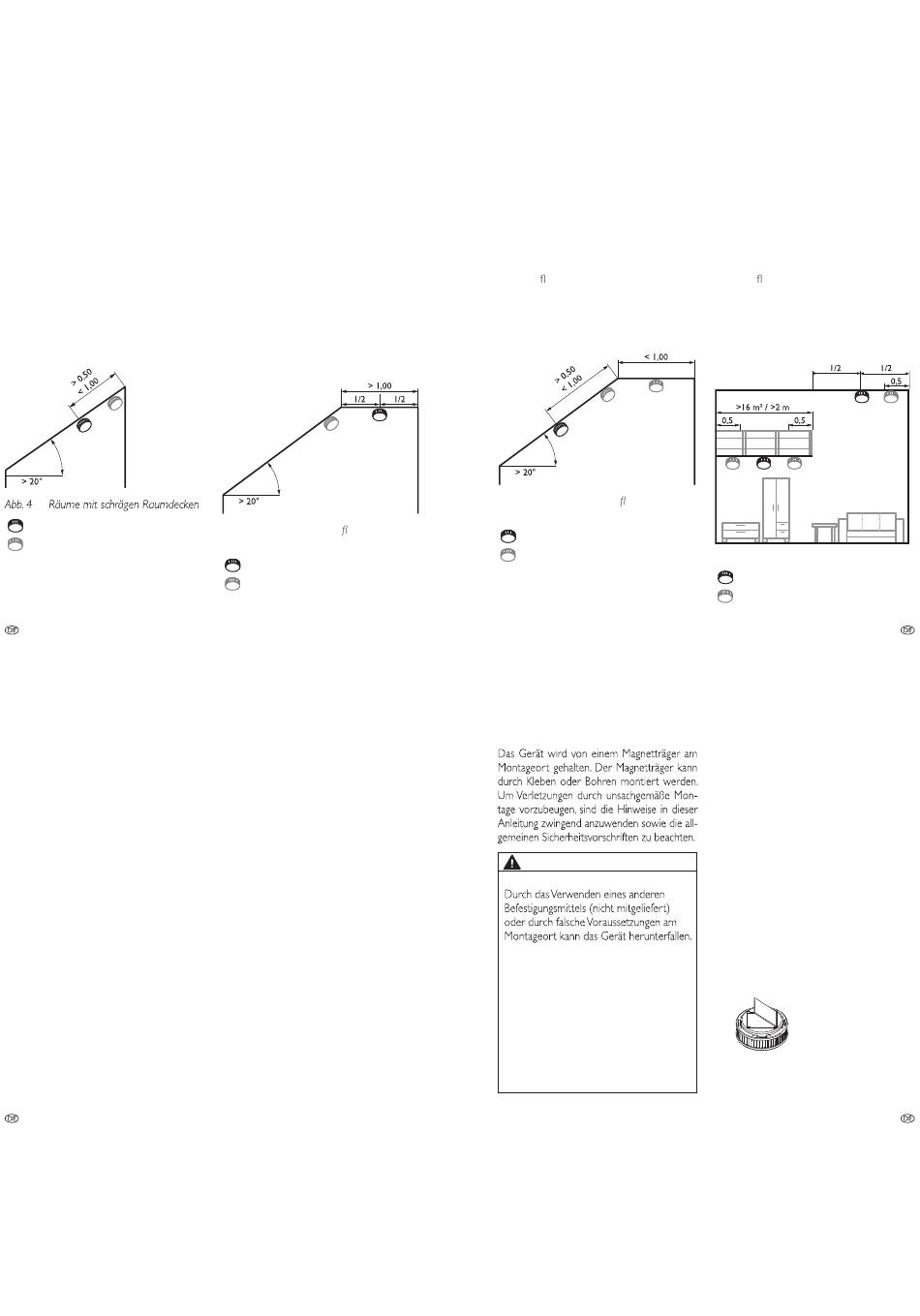

4.3 Räume mit schrägen und
waagerechten Raumdecken
Abb. 5 Gerade Montage äche mindes-
tens 1 m lang und 1 m breit
erlaubt
nicht erlaubt
Beachten Sie Folgendes, wenn die gerade
Montage äche mindestens 1 m lang und
1 m breit ist:
f Kapitel „Räume mit geraden Raum-
decken (Neigungswinkel < 20°)" auf
Seite 16 beachten.
Abb. 6 Gerade Montage äche weniger
als 1 m lang und 1 m breit
erlaubt
nicht erlaubt
17 18
5 Montage
VORSICHT
Mögliche Sachschäden!
f Verwenden Sie ausschließlich das
mitgelieferte Befestigungsmaterial
(Klebepad oder Schrauben/Dübel).
f Stellen Sie sicher, dass der Mon-
tageort ausreichend tragfähig, fest,
trocken, frei von Fett, Staub und
losen Anstrichen etc. ist.
f Beachten Sie, dass der Magnet-
träger nur von einer Seite stark
magnetisch anziehend wirkt.
20
19
Beachten Sie Folgendes, wenn die gerade
Montage äche weniger als 1 m lang und
1 m breit ist:
f Kapitel „Räume mit schrägen Raum-
decken (Neigungswinkel > 20°)" auf
Seite 17 beachten.
4.4 Räume mit Podest oder Galerie
Abb. 7 Räume mit Podest oder Galerie
erlaubt
nicht erlaubt
Betriebsanleitung: PX-1 - Rauchwarnmelder
5.1 Klebemontage
Den Magnetträger können Sie wie folgt
mittels Klebemontage montieren:
•
wartungsfreundlich und abnehmbar
nach EN 14604:2005/AC:2008
•
oder wartungsunfreundlich aber
diebstahlsicher nach EN 14604:2005/
AC:2008 und vfdb 14/01 (Q)
Klebemontage nach
EN 14604:2005/AC:2008
Gehen Sie bei dieser Montagear t wie
folgt vor:
(1) Magnetträger vom Gerät entfernen
(erst anschließend Splint von Aktivie-
rungstaste entfernen).
f Dazu Magnetträger ankippen.
(2) Schutzfolie vom Klebepad auf dem
Magnetträger entfernen.
Betriebsanleitung: PX-1 - Rauchwarnmelder
