Lemo Buchse
(Draufsicht)
7 6
8 5
9 10
4
1
2 3
MGCplus
4.5.3.2

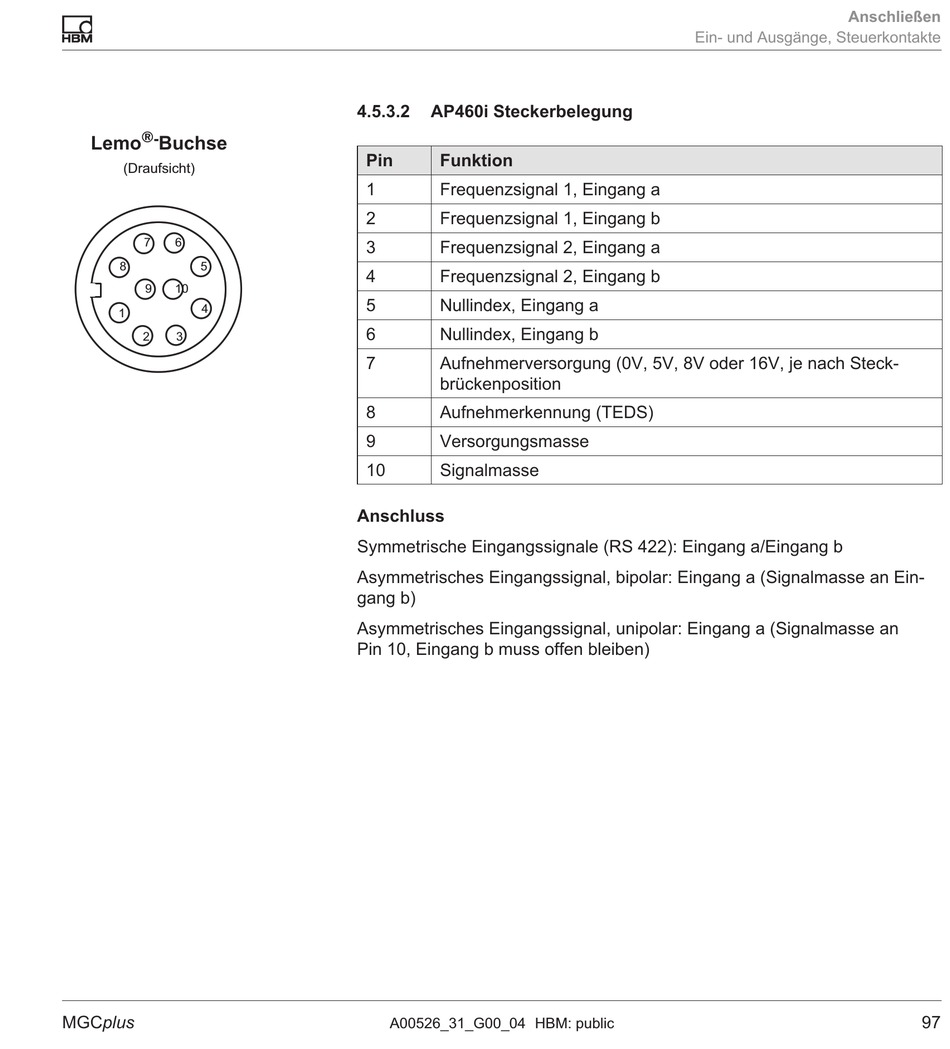

AP460i Steckerbelegung

Pin Funktion
1 Frequenzsignal 1, Eingang a
2 Frequenzsignal 1, Eingang b
3 Frequenzsignal 2, Eingang a
4 Frequenzsignal 2, Eingang b
5 Nullindex, Eingang a
6 Nullindex, Eingang b
7 Aufnehmerversorgung (0V, 5V, 8V oder 16V, je nach Steck­
brückenposition
8 Aufnehmerkennung (TEDS)
9 Versorgungsmasse
10 Signalmasse
Anschluss
Symmetrische Eingangssignale (RS 422): Eingang a/Eingang b
Asymmetrisches Eingangssignal, bipolar: Eingang a (Signalmasse an Ein­
gang b)
Asymmetrisches Eingangssignal, unipolar: Eingang a (Signalmasse an
Pin 10, Eingang b muss offen bleiben)
