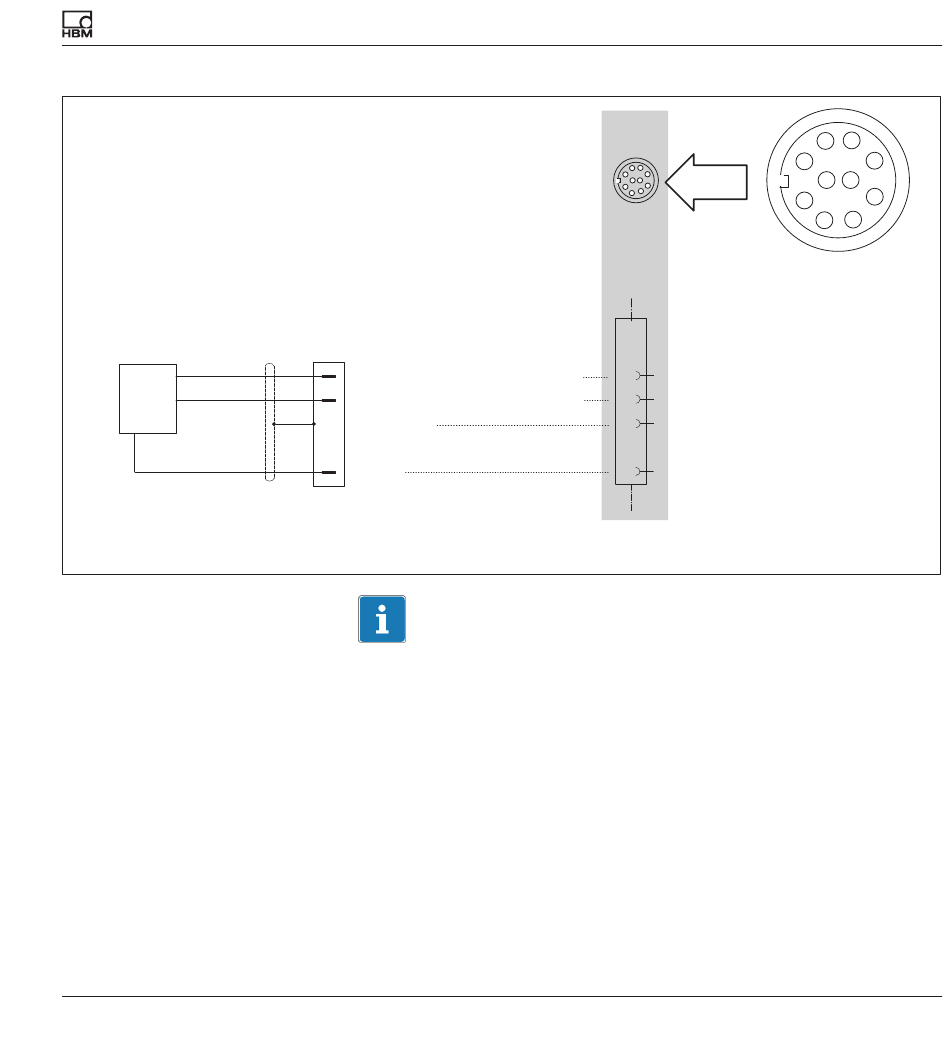

Kabeladerfarben: ws= weiß; sw= schwarz; bl= blau; rt= rot; ge= gelb; gn= grün; gr= grau
MGCplus
Drehmoment‐Messflansch (T10-Serie, T12/T12HP, T40-Serie)
rt
Messsignal Drehmoment, Frequenzausgang (+)
ws
Messsignal Drehmoment, Frequenzausgang (-)
ge
Kabelschirm
gn
gr
Masse
Information
Die Drehmoment-Messflansche sind extern zu speisen.
A00526_31_G00_04 HBM: public
