Zusatzfunktionen
Grenzwerte (nur Einkanal-Einschübe)
Grenzwertschalter 1 Kanal
1 . . . .
Grenzwertschalter
1-GW1 ...
Bezeichnung
Nein ↓
Funktionsfreigabe
Brutto ↓
Eingangssignal
Einschaltpegel 10.000 ...
9,9000 ...
Ausschaltpegel
gesperrt ↓
Eingabe
variabel ↓
Hysterese
(Editierfelder)
204
Ausgangslogik
Sie können die Ausgangslogik der Steuerkontakte beliebig ändern.
Positive Logik
Eingeschaltet =High
Ausgeschaltet=Low
Eingabe
Eingabe der Grenzwertpegel über Funktionstasten freigeben oder sperren.
Meldung bei Ein
Editierfeld für eine Meldung in der Anzeige beim Einschalten (z. B. "unter
è
20 kg", siehe auch Abbildung Seite 207). Zusätzlich können Sie die Dar­
stellungsart auswählen (Normal=schwarze Schrift auf hellem Hintergrund;
Invers=Helle Schrift auf dunklem Hintergrund).
Meldung bei Aus
Editierfeld für eine Meldung in der Anzeige beim Ausschalten (z. B. "Unter
20 kg"). Zusätzlich können Sie die Darstellungsart auswählen (Nor­
mal=schwarze Schrift auf hellem Hintergrund; Invers=Helle Schrift auf
dunklem Hintergrund).

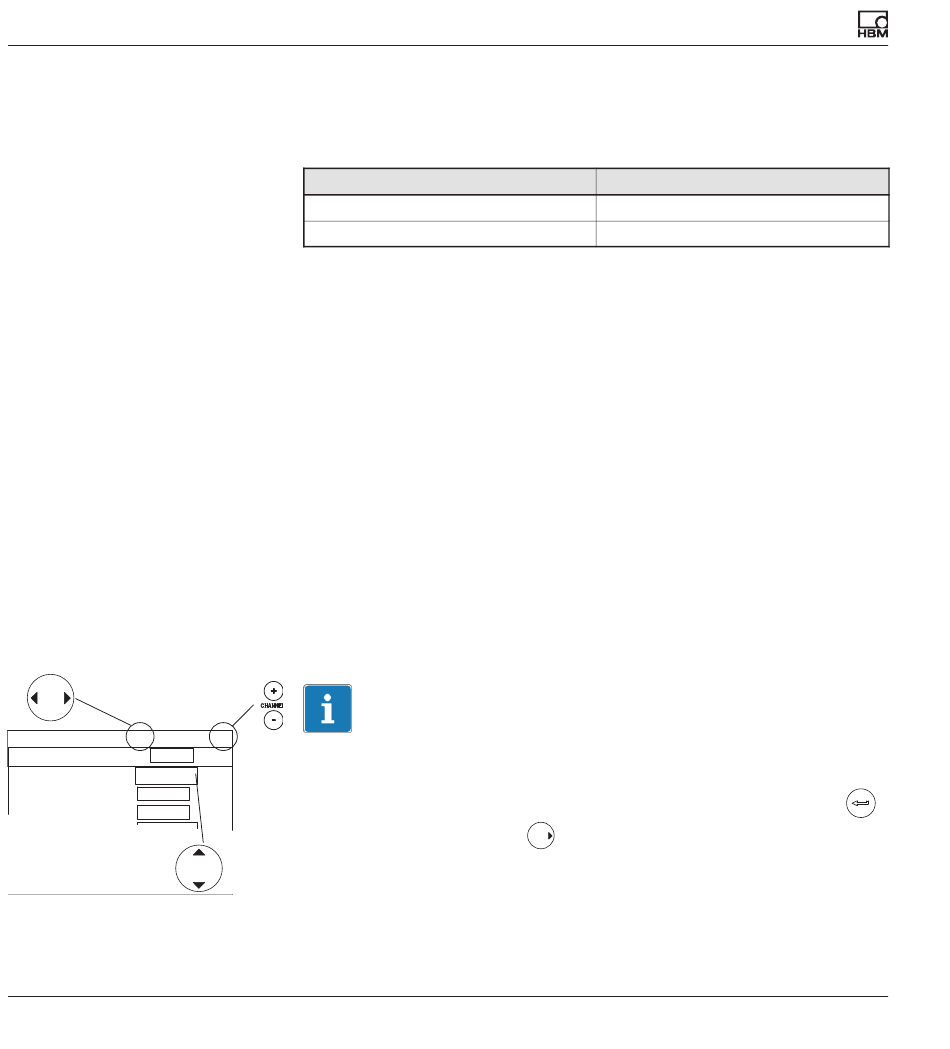

Anwahltasten im Menü Grenzwertschalter
8.2.3
Information
Bei der Funktionsfreigabe beispielsweise ist es vorteilhaft, die horizontalen
1
Cursortasten zu benutzen. Sobald Sie sich im gewünschten Auswahlfeld
(Editierfeld) befinden (hier Funktionsfreigabe) und Ihre Einstellung mit
V
bestätigt haben, drücken Sie
V
wahlfeld (Editierfeld), springen aber zum nächsten Grenzwertschalter.
A00526_31_G00_04 HBM: public
Negative Logik
Eingeschaltet =Low
Ausgeschaltet=High
. Sie bleiben damit im gewünschten Aus­
