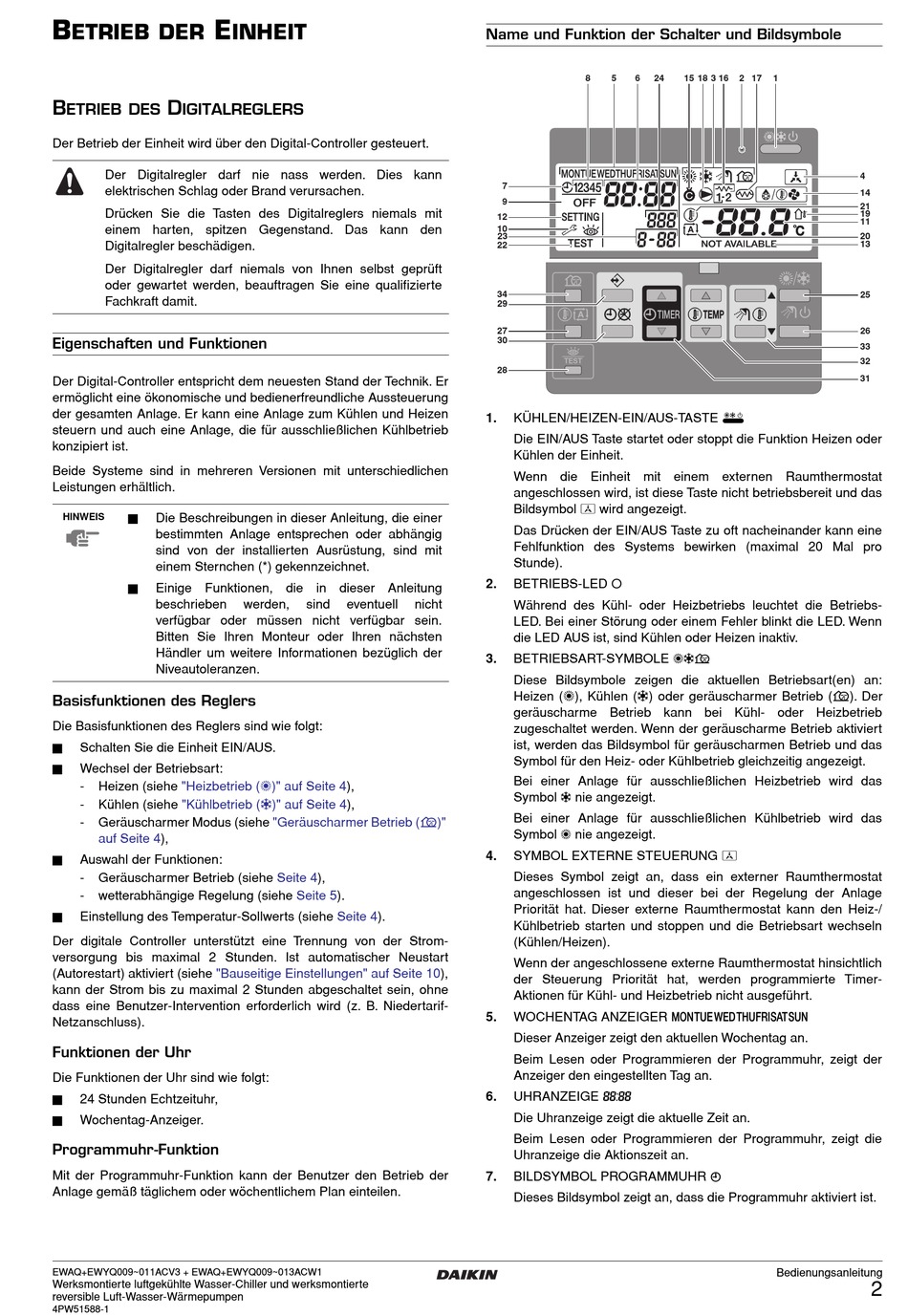

B
E
ETRIEB DER
B
D
ETRIEB DES
IGITALREGLERS
Der Betrieb der Einheit wird über den Digital-Controller gesteuert.
Der Digitalregler darf nie nass werden. Dies kann
elektrischen Schlag oder Brand verursachen.
Drücken Sie die Tasten des Digitalreglers niemals mit
einem harten, spitzen Gegenstand. Das kann den
Digitalregler beschädigen.
Der Digitalregler darf niemals von Ihnen selbst geprüft
oder gewartet werden, beauftragen Sie eine qualifizierte
Fachkraft damit.
Eigenschaften und Funktionen
Der Digital-Controller entspricht dem neuesten Stand der Technik. Er
ermöglicht eine ökonomische und bedienerfreundliche Aussteuerung
der gesamten Anlage. Er kann eine Anlage zum Kühlen und Heizen
steuern und auch eine Anlage, die für ausschließlichen Kühlbetrieb
konzipiert ist.
Beide Systeme sind in mehreren Versionen mit unterschiedlichen
Leistungen erhältlich.
HINWEIS
Die Beschreibungen in dieser Anleitung, die einer
bestimmten Anlage entsprechen oder abhängig
sind von der installierten Ausrüstung, sind mit
einem Sternchen (*) gekennzeichnet.
Einige Funktionen, die in dieser Anleitung
beschrieben
verfügbar oder müssen nicht verfügbar sein.
Bitten Sie Ihren Monteur oder Ihren nächsten
Händler um weitere Informationen bezüglich der
Niveautoleranzen.
Basisfunktionen des Reglers
Die Basisfunktionen des Reglers sind wie folgt:
Schalten Sie die Einheit EIN/AUS.
Wechsel der Betriebsart:
-
Heizen (siehe
"Heizbetrieb ( h )" auf Seite
"Kühlbetrieb ( c )" auf Seite
-
Kühlen (siehe
-
Geräuscharmer Modus (siehe
auf Seite
4),
Auswahl der Funktionen:
-
Geräuscharmer Betrieb (siehe
-
wetterabhängige Regelung (siehe
Einstellung des Temperatur-Sollwerts (siehe
Der digitale Controller unterstützt eine Trennung von der Strom-
versorgung bis maximal 2 Stunden. Ist automatischer Neustart
(Autorestart) aktiviert (siehe
"Bauseitige Einstellungen" auf Seite
kann der Strom bis zu maximal 2 Stunden abgeschaltet sein, ohne
dass eine Benutzer-Intervention erforderlich wird (z. B. Niedertarif-
Netzanschluss).
Funktionen der Uhr
Die Funktionen der Uhr sind wie folgt:
24 Stunden Echtzeituhr,
Wochentag-Anzeiger.
Programmuhr-Funktion
Mit der Programmuhr-Funktion kann der Benutzer den Betrieb der
Anlage gemäß täglichem oder wöchentlichem Plan einteilen.
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Werksmontierte luftgekühlte Wasser-Chiller und werksmontierte
reversible Luft-Wasser-Wärmepumpen
4PW51588-1
INHEIT
werden,
sind
eventuell
4),
4),
"Geräuscharmer Betrieb ( s )"
Seite
4),
Seite
5).
Seite
4).
Name und Funktion der Schalter und Bildsymbole
8
7
9
12
10
23
22
34
29
27
30
28
1.
KÜHLEN/HEIZEN-EIN/AUS-TASTE
Die EIN/AUS Taste startet oder stoppt die Funktion Heizen oder
Kühlen der Einheit.
Wenn die Einheit mit einem externen Raumthermostat
angeschlossen wird, ist diese Taste nicht betriebsbereit und das
Bildsymbol
e
Das Drücken der EIN/AUS Taste zu oft nacheinander kann eine
Fehlfunktion des Systems bewirken (maximal 20 Mal pro
Stunde).
2.
BETRIEBS-LED
nicht
Während des Kühl- oder Heizbetriebs leuchtet die Betriebs-
LED. Bei einer Störung oder einem Fehler blinkt die LED. Wenn
die LED AUS ist, sind Kühlen oder Heizen inaktiv.
3.
BETRIEBSART-SYMBOLE
Diese Bildsymbole zeigen die aktuellen Betriebsart(en) an:
Heizen ( h ), Kühlen ( c ) oder geräuscharmer Betrieb ( s ). Der
geräuscharme Betrieb kann bei Kühl- oder Heizbetrieb
zugeschaltet werden. Wenn der geräuscharme Betrieb aktiviert
ist, werden das Bildsymbol für geräuscharmen Betrieb und das
Symbol für den Heiz- oder Kühlbetrieb gleichzeitig angezeigt.
Bei einer Anlage für ausschließlichen Heizbetrieb wird das
Symbol
c
nie angezeigt.
Bei einer Anlage für ausschließlichen Kühlbetrieb wird das
h
Symbol
nie angezeigt.
4.
SYMBOL EXTERNE STEUERUNG
Dieses Symbol zeigt an, dass ein externer Raumthermostat
angeschlossen ist und dieser bei der Regelung der Anlage
Priorität hat. Dieser externe Raumthermostat kann den Heiz-/
Kühlbetrieb starten und stoppen und die Betriebsart wechseln
(Kühlen/Heizen).
Wenn der angeschlossene externe Raumthermostat hinsichtlich
10),
der Steuerung Priorität hat, werden programmierte Timer-
Aktionen für Kühl- und Heizbetrieb nicht ausgeführt.
5.
WOCHENTAG ANZEIGER
Dieser Anzeiger zeigt den aktuellen Wochentag an.
Beim Lesen oder Programmieren der Programmuhr, zeigt der
Anzeiger den eingestellten Tag an.
6.
UHRANZEIGE
Die Uhranzeige zeigt die aktuelle Zeit an.
Beim Lesen oder Programmieren der Programmuhr, zeigt die
Uhranzeige die Aktionszeit an.
7.
BILDSYMBOL PROGRAMMUHR
Dieses Bildsymbol zeigt an, dass die Programmuhr aktiviert ist.
5
6
24
15
18
3
16
2
17
y
wird angezeigt.
0
hcs
e
1234567
8
p
1
4
14
21
19
11
20
13
25
26
33
32
31
