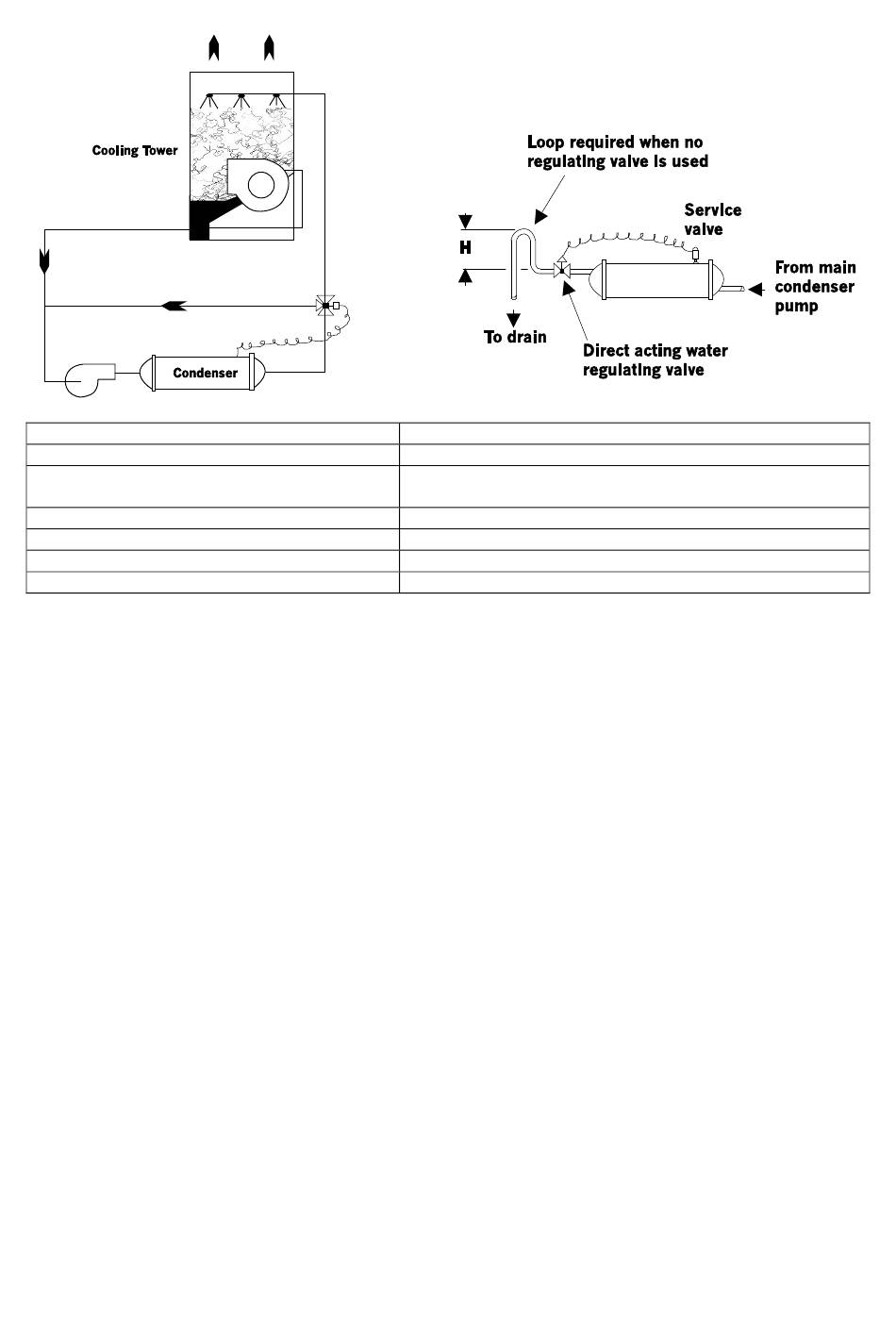

Abbildung 2. Beipassventil
Cooling tower
Condenser
Loop required when no regulating valve is used
Service valve
To drain
Direct acting water regulating valve
From main condenser pump
Grenzwerte für Temperatur und Durchflussgeschwindigkeit
Die Geräte dieser Baureihe sind für folgende Betriebtemperaturen konzipiert: -8° C bis +15° C Wassertemperatur
am Verdampfer-Auslass und +15° C bis +55° C Wassertemperatur am Verflüssiger-Einlass. Bei allen
Anwendungen, bei denen die Wassertemperatur am Verdampfer-Auslass unter +4° C liegt, muss dem Wasser im
Verdampfer Glycol zugefügt werden. Die maximal zulässige Temperatur des Wassers zum Kühlsystem in einem
nicht in Betrieb befindlichen Kreislauf beträgt 40° C. Die maximal zulässige Temperatur des Wassers beim
Verflüssiger-Auslass bei einem nicht in Betrieb befindlichen Verflüssiger beträgt 46° C. Wenn die Durchfluss-
geschwindigkeit unter den Mindestwert fällt, wie er in der Kurve über den Druckabfall bei Verdampfer und
Verflüssiger gezeigt wird, besteht die Gefahr des Einfrierens. Außerdem kann sich Kesselstein bilden, und die
Möglichkeit der Regulierung und Steuerung wird reduziert. Liegt die Durchflussgeschwindigkeit über dem
Maximalwert, wie er in der Kurve über den Druckabfall bei Verdampfer und Verflüssiger gezeigt wird, führt das zu
unannehmbaren Druckabfällen, zu extremer Erosion und kann auch Vibrationen im Rohrsystem bewirken
aufgrund von Rohrschäden.
Frostschutz für den Verdampfer
Ist Frostschutz erforderlich, treffen Sie folgende Vorkehrungen:
Wenn die Anlage im Winter außer Betrieb gesetzt wird, muss der Verdampfer und das Rohrleitungssystem für
-
das gekühlte Wasser entleert und mit Glycol gespült werden. Der Verdampfer verfügt über Anschlüsse zum
Ablassen von Luft und Wasser.
-
Bei Verwendung eines Kühlturms muss dem Kühlwassersystem eine Glycol-Lösung zugesetzt werden. Der
Gefrierpunkt ist ungefähr 6° C unterhalb der konzipierten Mindesttemperatur für die Umgebung draußen
anzusetzen.
-
Sperren Sie die Wasserleitungen ab, insbesondere die für das gekühlte Wasser.
Hinweis: Schäden durch Frost werden nicht durch die Garantie abgedeckt und fallen nicht unter die
Haftungsverpflichtung von Daikin.
Abbildung 3. Wasserbrunnensystem
Kühlturm
Verflüssiger
Rohrschleife, die erforderlich ist, wenn kein Reglerventil
verwendet wird
Serviceventil
Abfluss
Direkt reagierendes Reglerventil für Wasser
Von Hauptpumpe des Verflüssigers
D – 806 C – 07/02 F – DE Seite 5/28
