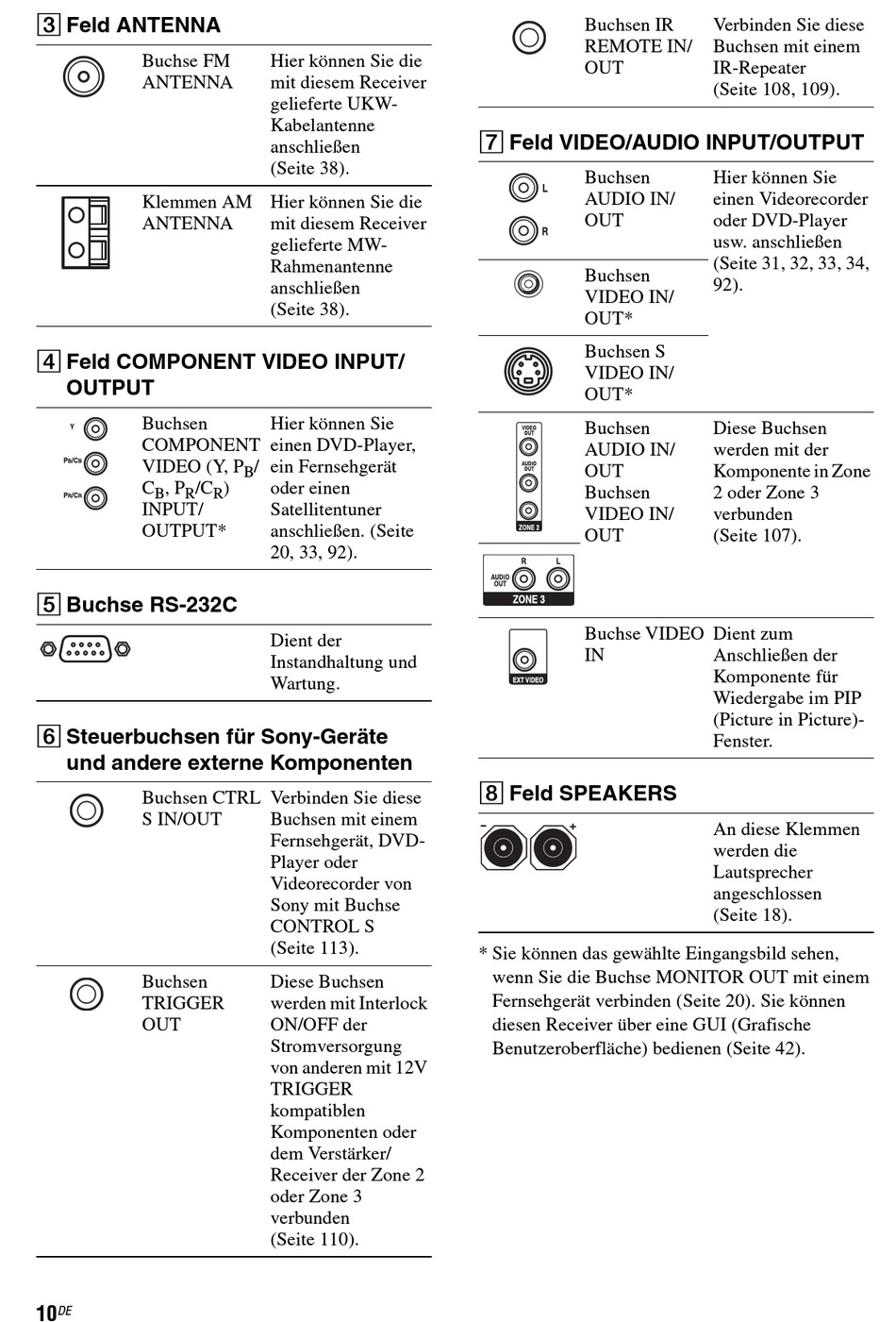

C Feld ANTENNA
Buchse FM
ANTENNA
Klemmen AM
ANTENNA
D Feld COMPONENT VIDEO INPUT/
OUTPUT
Buchsen
COMPONENT
VIDEO (Y, P
C , P /C
B R
INPUT/
OUTPUT*
E Buchse RS-232C
F Steuerbuchsen für Sony-Geräte
und andere externe Komponenten
Buchsen CTRL
S IN/OUT
Buchsen
TRIGGER
OUT
10
DE
Hier können Sie die
mit diesem Receiver
gelieferte UKW-
Kabelantenne
anschließen
(Seite 38).
Hier können Sie die
mit diesem Receiver
gelieferte MW-
Rahmenantenne
anschließen
(Seite 38).
Hier können Sie
einen DVD-Player,
/ ein Fernsehgerät
B
) oder einen
R
Satellitentuner
anschließen. (Seite
20, 33, 92).
Dient der
Instandhaltung und
Wartung.
Verbinden Sie diese
Buchsen mit einem
Fernsehgerät, DVD-
Player oder
Videorecorder von
Sony mit Buchse
CONTROL S
(Seite 113).
Diese Buchsen
werden mit Interlock
ON/OFF der
Stromversorgung
von anderen mit 12V
TRIGGER
kompatiblen
Komponenten oder
dem Verstärker/
Receiver der Zone 2
oder Zone 3
verbunden
(Seite 110).
Buchsen IR
REMOTE IN/
OUT
G Feld VIDEO/AUDIO INPUT/OUTPUT
Buchsen
AUDIO IN/
OUT
Buchsen
VIDEO IN/
OUT*
Buchsen S
VIDEO IN/
OUT*
Buchsen
AUDIO IN/
OUT
Buchsen
VIDEO IN/
OUT
Buchse VIDEO
IN
H Feld SPEAKERS
* Sie können das gewählte Eingangsbild sehen,
wenn Sie die Buchse MONITOR OUT mit einem
Fernsehgerät verbinden (Seite 20). Sie können
diesen Receiver über eine GUI (Grafische
Benutzeroberfläche) bedienen (Seite 42).
Verbinden Sie diese
Buchsen mit einem
IR-Repeater
(Seite 108, 109).
Hier können Sie
einen Videorecorder
oder DVD-Player
usw. anschließen
(Seite 31, 32, 33, 34,
92).
Diese Buchsen
werden mit der
Komponente in Zone
2 oder Zone 3
verbunden
(Seite 107).
Dient zum
Anschließen der
Komponente für
Wiedergabe im PIP
(Picture in Picture)-
Fenster.
An diese Klemmen
werden die
Lautsprecher
angeschlossen
(Seite 18).
