6.2 Standard-Funktionsmodul FM 200
6.2.1 Eingänge und Ausgänge
Das Modul ist mit folgenden Anschlüssen
ausgestattet:
•
2 Analogeingänge
•
2 Digitaleingänge oder 1 Digitaleingang und 1
offener Kollektorausgang
•
1 Ein- und Ausgang für den Grundfos Digital
Sensor
•
2 Melderelaisausgänge
•
GENIbus-Schnittstelle.
Alle Ein- und Ausgänge sind intern durch eine
verstärkte Isolierung von den mit der Netzspannung
beaufschlagten Bauteilen getrennt. Von anderen
Stromkreisen sind die Ein- und Ausgänge galvanisch
getrennt. Alle Steuerklemmen werden mit
Schutzkleinspannung (PELV) versorgt, wodurch ein
Schutz gegen Stromschlag gewährleistet ist.
6.2.2 Melderelais 1
LIVE: Sie können Versorgungsspannungen von bis
zu 250 V AC an den Ausgang anschließen.
PELV: Der Ausgang ist galvanisch von anderen
Stromkreisen getrennt. Deshalb darf an den Ausgang
je nach Bedarf sowohl Netzspannung als auch
Schutzkleinspannung angelegt werden.
6.2.3 Melderelais 2
PELV: Der Ausgang ist galvanisch von anderen
Stromkreisen getrennt. Deshalb darf an den Ausgang
je nach Bedarf sowohl Netzspannung als auch
Schutzkleinspannung angelegt werden.
6.2.4 Anschlussklemmen für die
Stromversorgung
Anzahl der Pha-
Klemmen
sen
Einphasig
N, PE, L
Dreiphasig
L1, L2, L3, PE
62
6.2.5 Anschlussklemmen für Ein- und Ausgänge
GEFAHR
Stromschlag
‐
Tod oder ernsthafte Personenschäden
‐
Stellen Sie sicher, dass die einzelnen
Leiter, die an die unten aufgeführten
Anschlussgruppen angeschlossen wer-
den sollen, über ihre gesamte Länge
durch eine verstärkte Isolierung vonei-
nander getrennt sind.
OC
GND
+24 V*
+24 V*
+24 V*
+24 V*/5 V*
+
+
+24 V*
+24 V*
+24 V*/5 V*

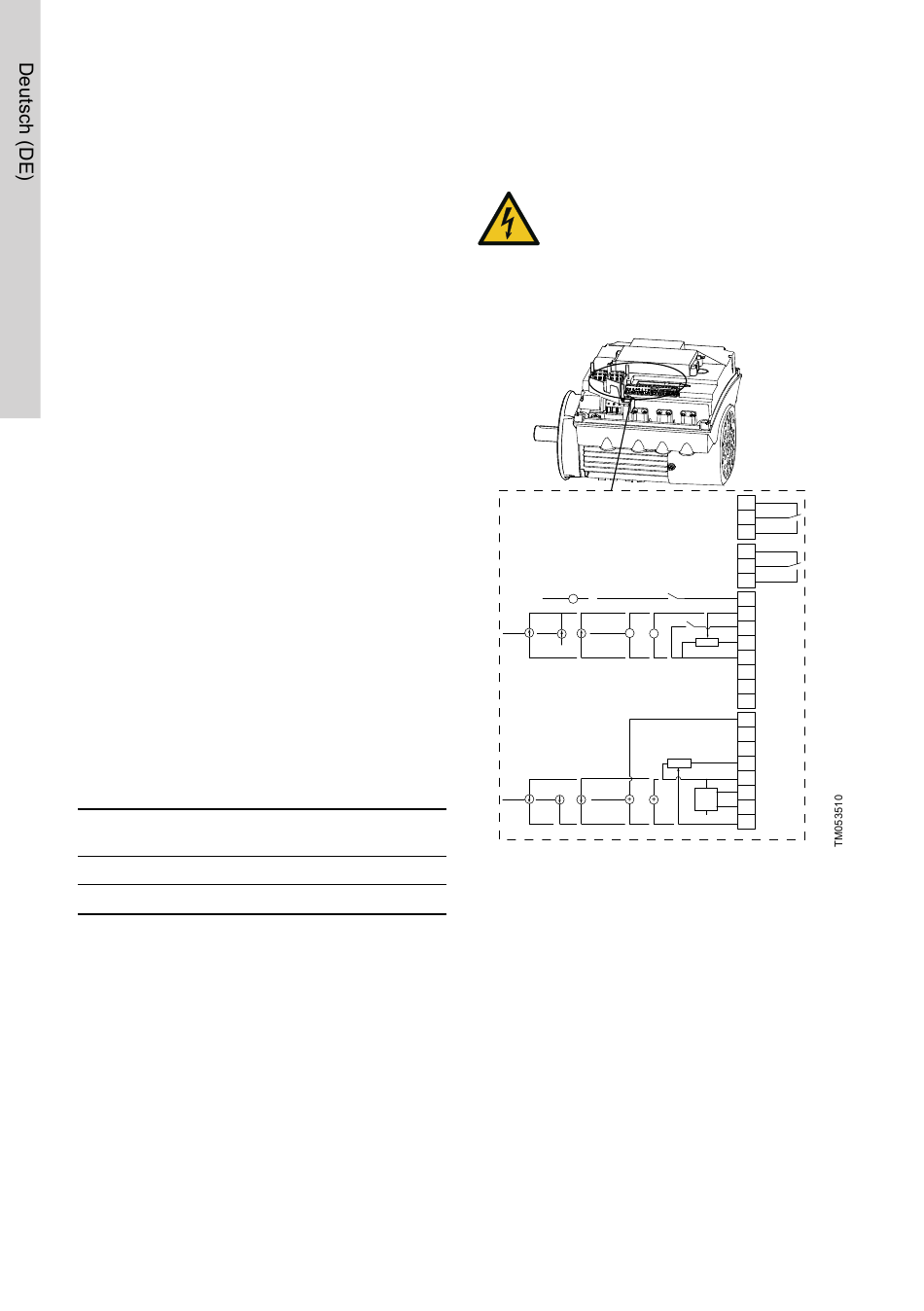

Anschlussklemmen des FM 200
* Wird eine externe Stromquelle verwendet, ist der
Anschluss an Masse zwingend erforderlich.
NC
C1
NO
NC
C2
NO
DI
10
DI3/OC1
4
AI1
2
DI1
5
+5 V
6
GND
A
GENIbus A
Y
GENIbus Y
B
GENIbus B
3
GND
15
+24 V
8
+24 V
26
+5 V
23
GND
25
GDS TX
24
GDS RX
+5 V*
7
AI2
