 29 Maßeinheit: mm (in)

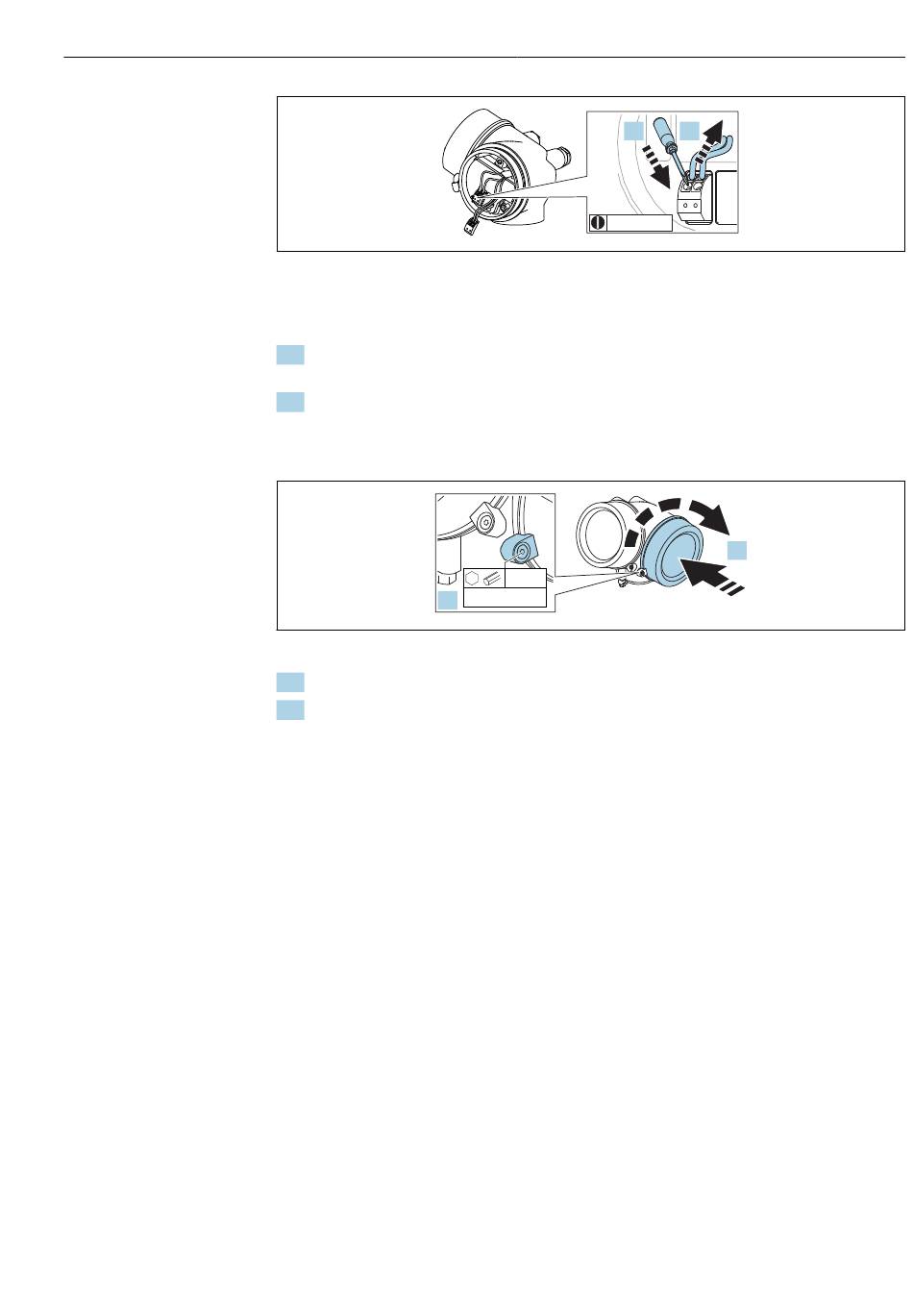

Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden
Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
7.2.4

Deckel Anschlussraum schliessen

2.
1. Deckel des Anschlussraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm
festziehen.
7.3

Anschlusskontrolle

 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllen die verwendeten Kabel die Anforderungen?
 Sind die montierten Kabel von Zug entlastet?
 Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
 Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
 Ist die Klemmenbelegung korrekt?
 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt?
 Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine
Anzeige auf dem Anzeigemodul?
 Sind alle Gehäusedeckel montiert und fest angezogen?
 Ist die Sicherungskralle fest angezogen?
1.
≤ 3 (0.12)
3 mm
2,5 Nm
Elektrischer Anschluss
2.
1.
A0013661
A0021491
65
