Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser

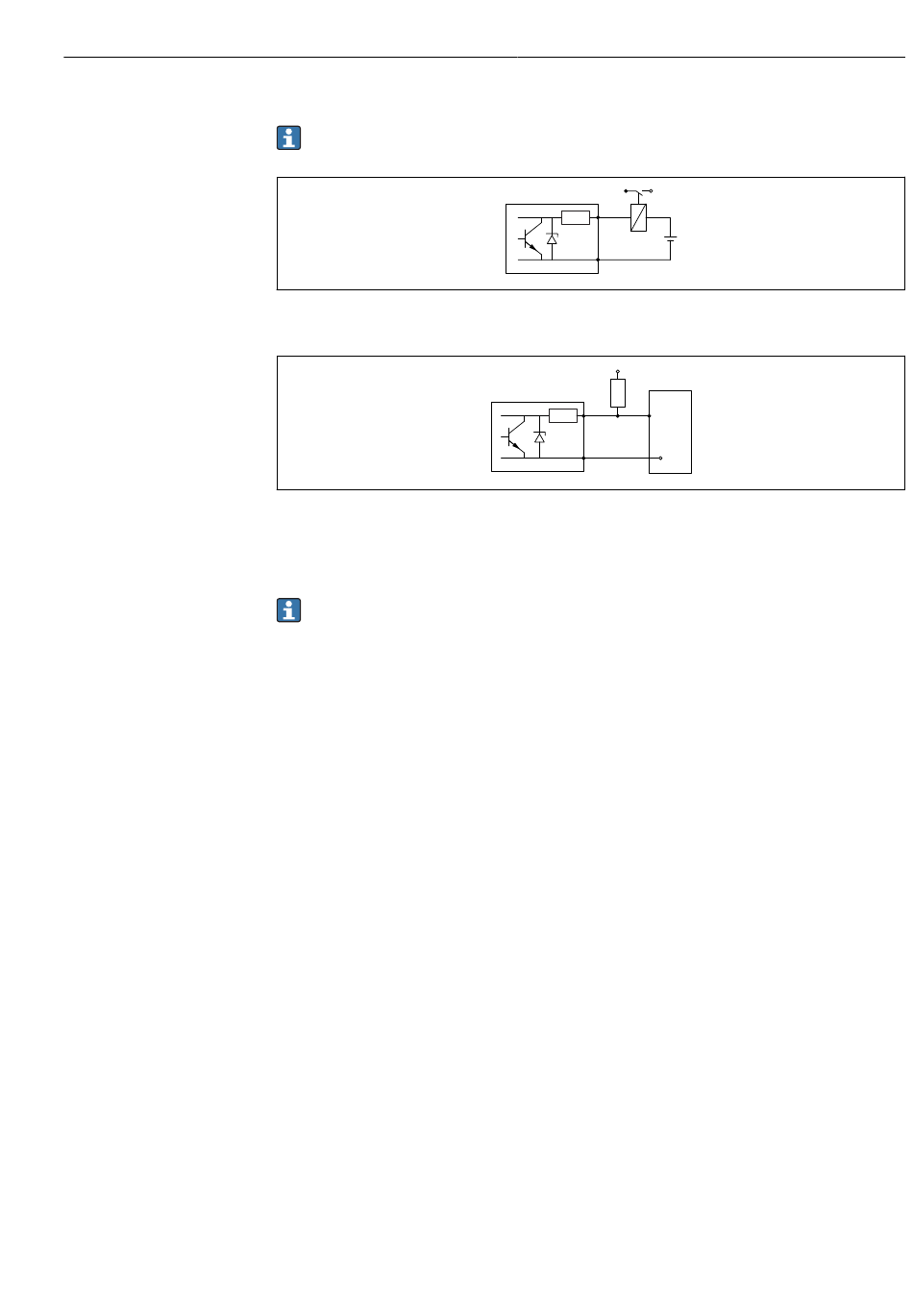

Beispiele zum Anschluss des Schaltausgangs
Bei HART-Geräten ist der Schaltausgang als Option erhältlich.
 23 Anschluss eines Relais
 24 Anschluss an einen Digitaleingang
1 Pull-up-Widerstand
2 Schalteingang
Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen
Widerstand (Innenwiderstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω.
3+
R
+
i
-
4-
+
1
2
3+
R
i
4-
Elektrischer Anschluss
A0015909
A0015910
57
