Endress+Hauser Levelflex FMP51 HART Betriebsanleitung Seite 55

Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser

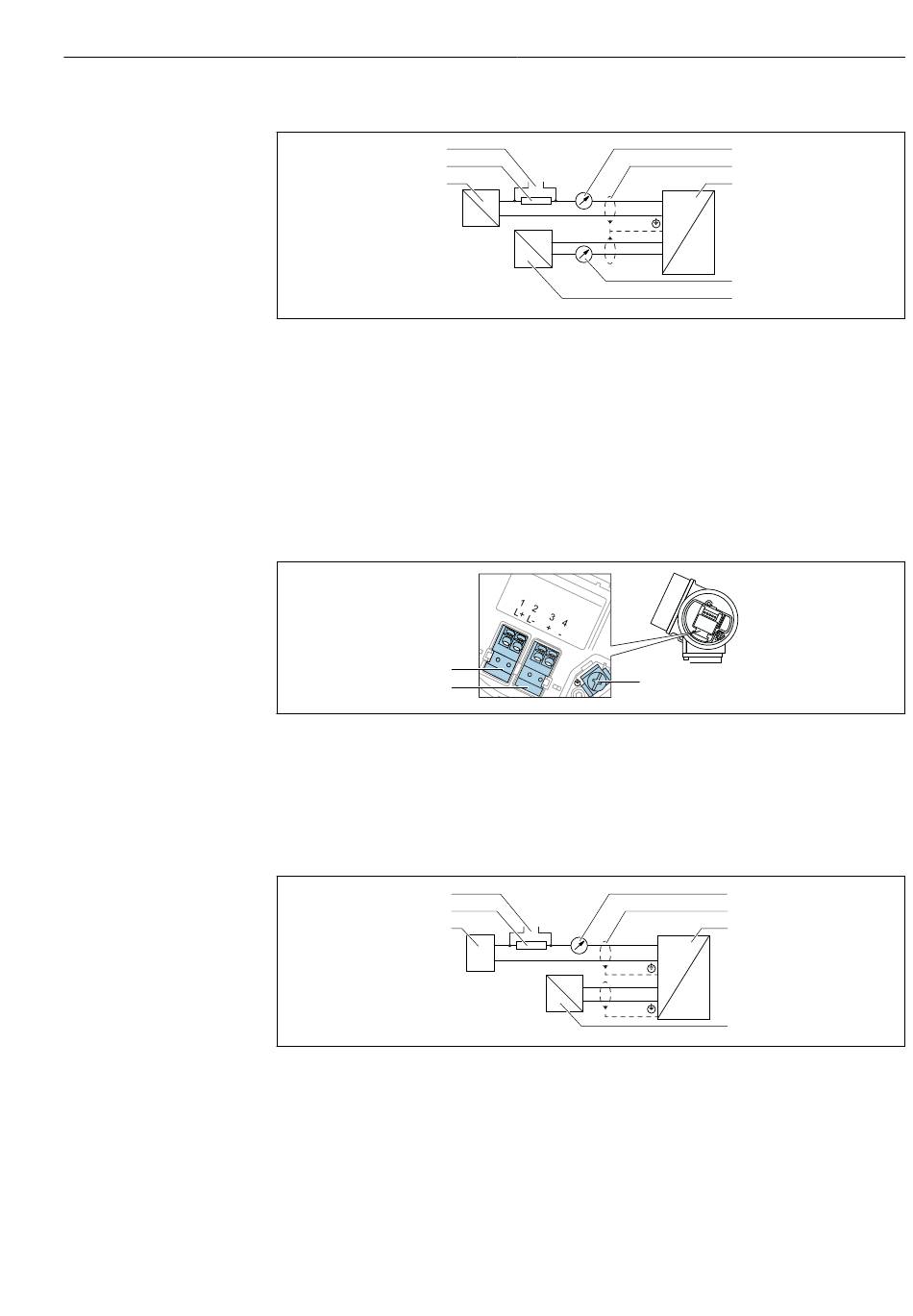

Blockdiagramm 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
3
2
1
 18 Blockdiagramm 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
1 Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 1; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Analoges Anzeigeinstrument; maximale Bürde beachten
8 Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 2; Klemmenspannung beachten
Klemmenbelegung 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
2
1
 19 Klemmenbelegung 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
1 Anschluss 4 ... 20 mA HART (aktiv): Klemmen 3 und 4
2 Anschluss Hilfsenergie: Klemmen 1 und 2
3 Anschlussklemme für Kabelschirm
Blockdiagramm 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
3
2
1
 20 Blockdiagramm 4-Draht: 4 ... 20 mA HART (10,4 ... 48 V
1 Auswerteeinheit, z.B. SPS
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Spannungsversorgung; Klemmenspannung beachten, Kabelspezifikation beachten
+ +
1
- -
2
+ +
3
- -
4
3
)
DC
+
3
-
4
L+
1
L-
2
)
DC
Elektrischer Anschluss
4
5
6
I
Y
7
8
)
DC
)
DC
4
5
6
I
Y
7
A0036502
A0036516
A0036526
