Endress+Hauser Levelflex FMP51 HART Betriebsanleitung Seite 54

Elektrischer Anschluss
54

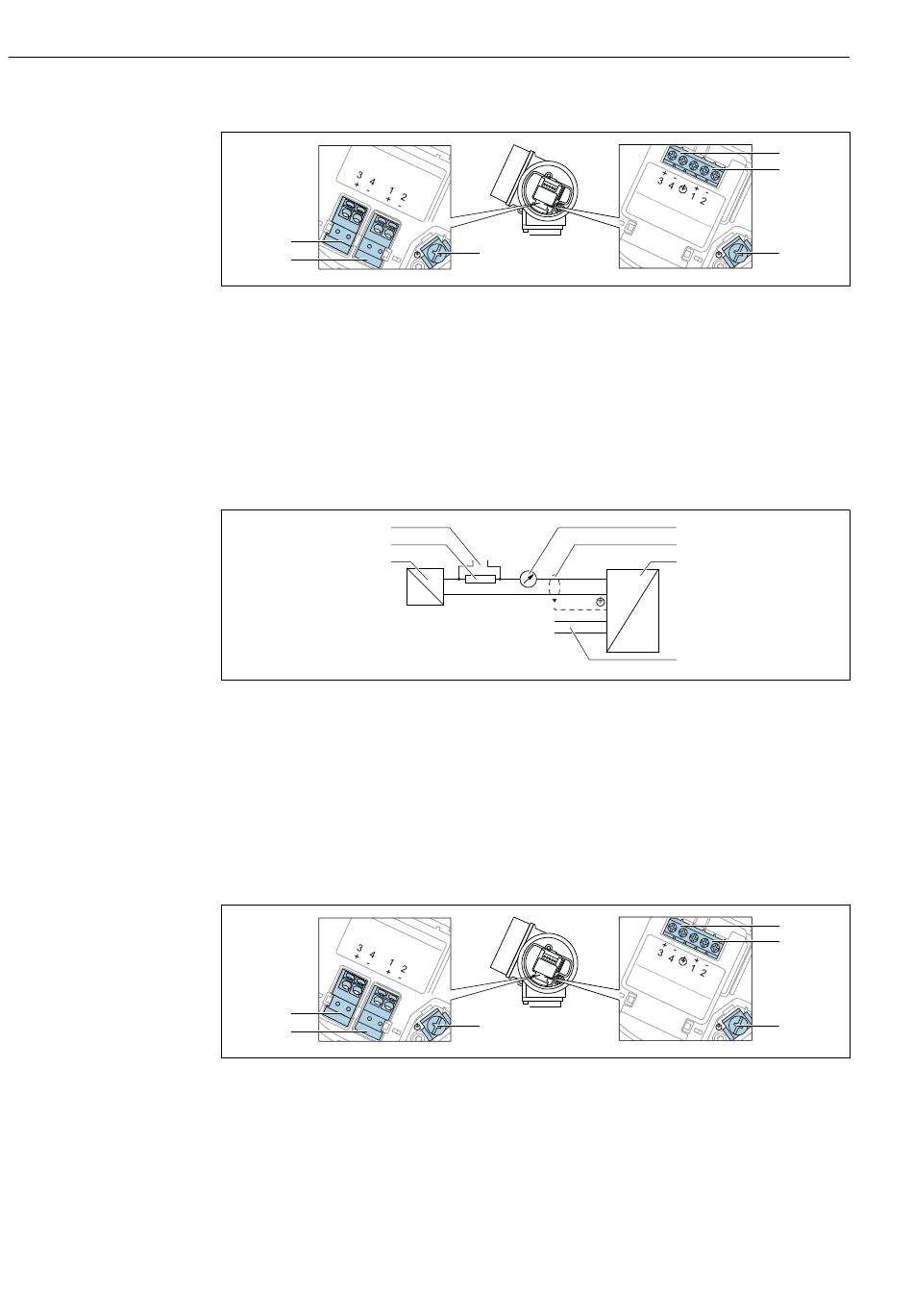

Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
2
1
 15 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5 Anschlussklemme für Kabelschirm
Blockdiagramm 2-Draht: 4 ... 20 mA HART, Schaltausgang
3
2
1
 16 Blockdiagramm 2-Draht: 4 ... 20 mA HART, Schaltausgang
1 Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Schaltausgang (Open Collector)
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
A
2
1
 17 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, 4 ... 20 mA
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss Stromausgang 1, 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungs-
schutz
2 Anschluss Stromausgang 2, 4 ... 20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Stromausgang 2, 4 ... 20 mA: Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss Stromausgang 1, 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungs-
schutz
5 Anschlussklemme für Kabelschirm
Levelflex FMP51, FMP52, FMP54 HART
5
+ +
1
- -
2
+
3
-
4
5
B 3
4
5
4
5
6
I
Y
7
B 3
4
5
Endress+Hauser
A0036500
A0036501
A0036500
