Elektrischer Anschluss
66
19
Maßeinheit: mm (in)

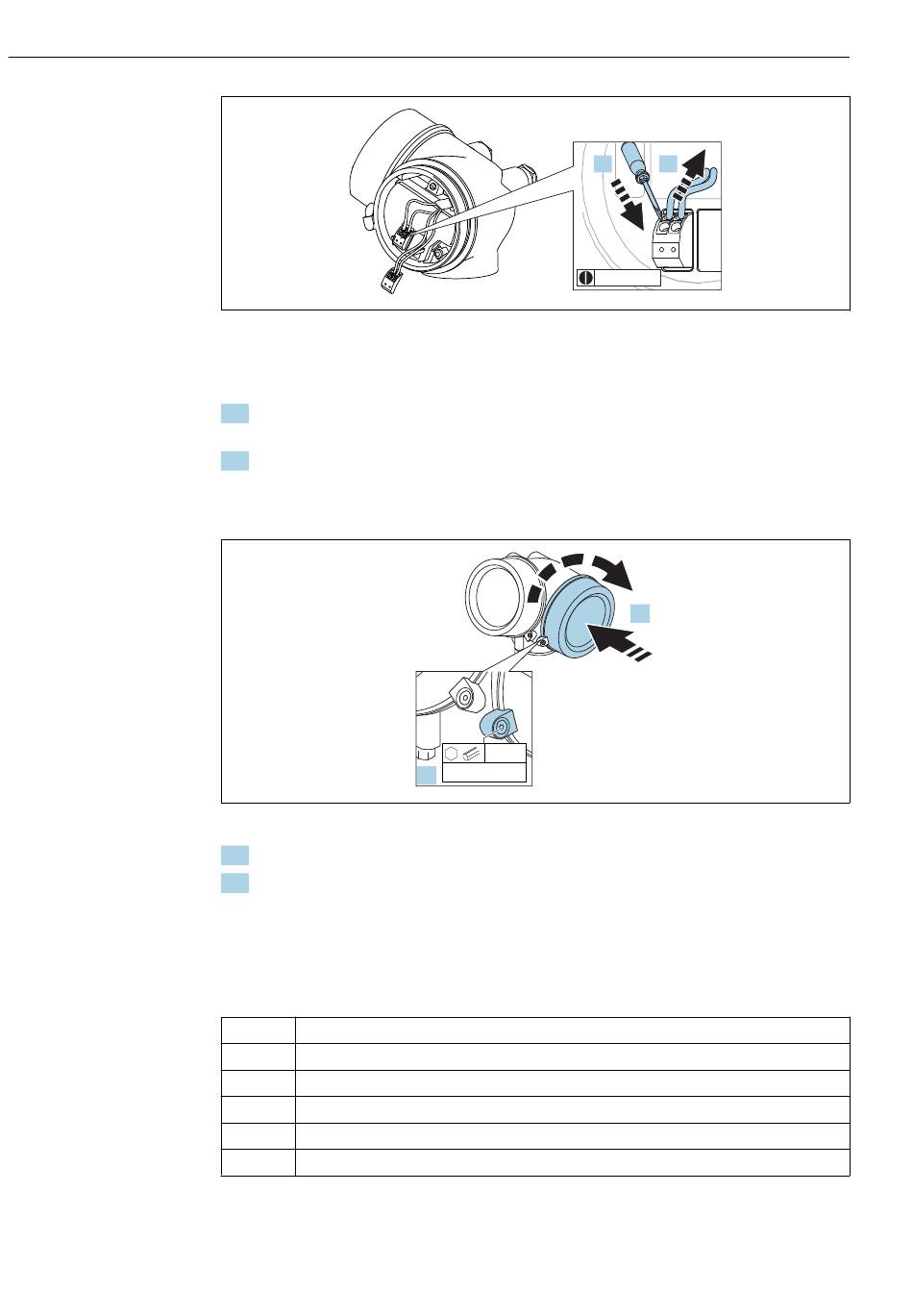

Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden
Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
7.2.4
Deckel Anschlussraum schliessen
1. Deckel des Anschlussraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm
festziehen.
7.3
Anschlusskontrolle
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht?
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Ist die Klemmenbelegung korrekt?
Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus
3 mm
2,5 Nm
2.
1.
2.
≤ 3 (0.12)
1.
Endress+Hauser
A0013661
A0021491
