9. Installation und Montage
9.6
Anschluss der Maschine an die pneumatische
Anlage
Vor dem Anschließen der Maschine an die pneumatische Anlage die Anforderungen des
Installationsorts, die im Abschnitt 9.2.

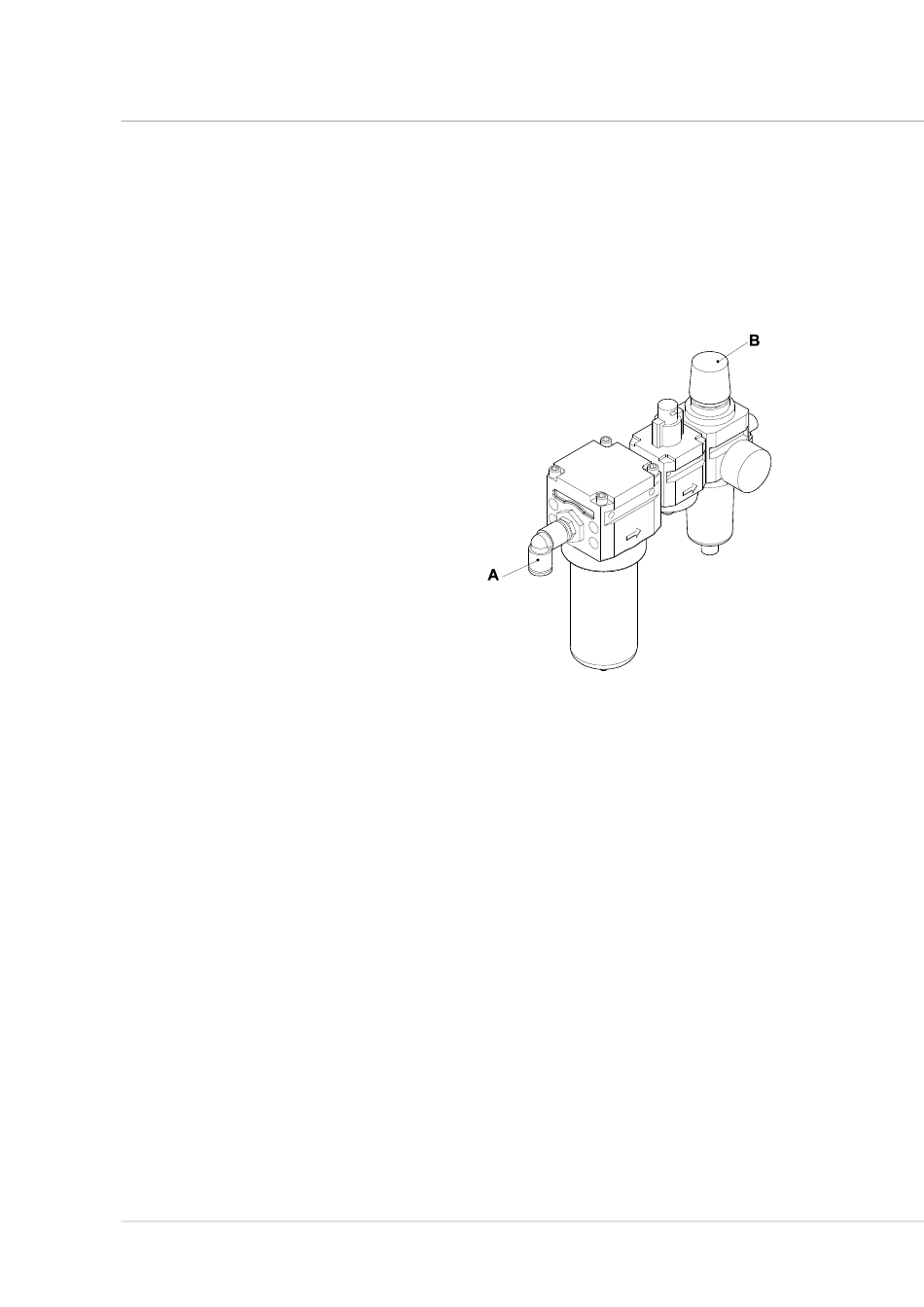

Der pneumatische Anschluss der Maschine wird
durchgeführt, indem man das Versorgungsrohr
an das Verbindungsstück A (D = 14 mm) auf der
Seite der Trockeneinheit anschließt.
Der Versorgungsdruck , der auf dem Manometer
angezeigt wird, muss 7bar betragen; zur
Druckregulierung wie folgt vorgehen:
1. Den Kugelgriff B der FRL-Einheit greifen
und herausziehen, bis er gelöst ist.
2. Festdrehen, um den Druck zu erhöhen und
lockern, um den Druck zu senken. Nach
erfolgter Einstellung auf den Kugelgriff
drücken, um seine Drehung zu blockieren.
