13. Vorbereitung des Arbeitstisches
13.1.2 Positionierung der Anschläge/Saugnäpfe
Die Anschläge und Saugnäpfe werden je nach Geometrie des herzustellenden Stückes und je
nach den Arbeitsschritten, die man zu seiner Herstellung ausführen muss, positioniert.
In dieser Phase verwendet der Maschinenbediener die entsprechende Software, mit der man die
Zahl der Anschläge und Saugnäpfe (mit unterschiedlichen Durchmessern und Formen)
programmieren kann, nachdem man die CAD-Zeichnung des Stückes eingegeben hat.

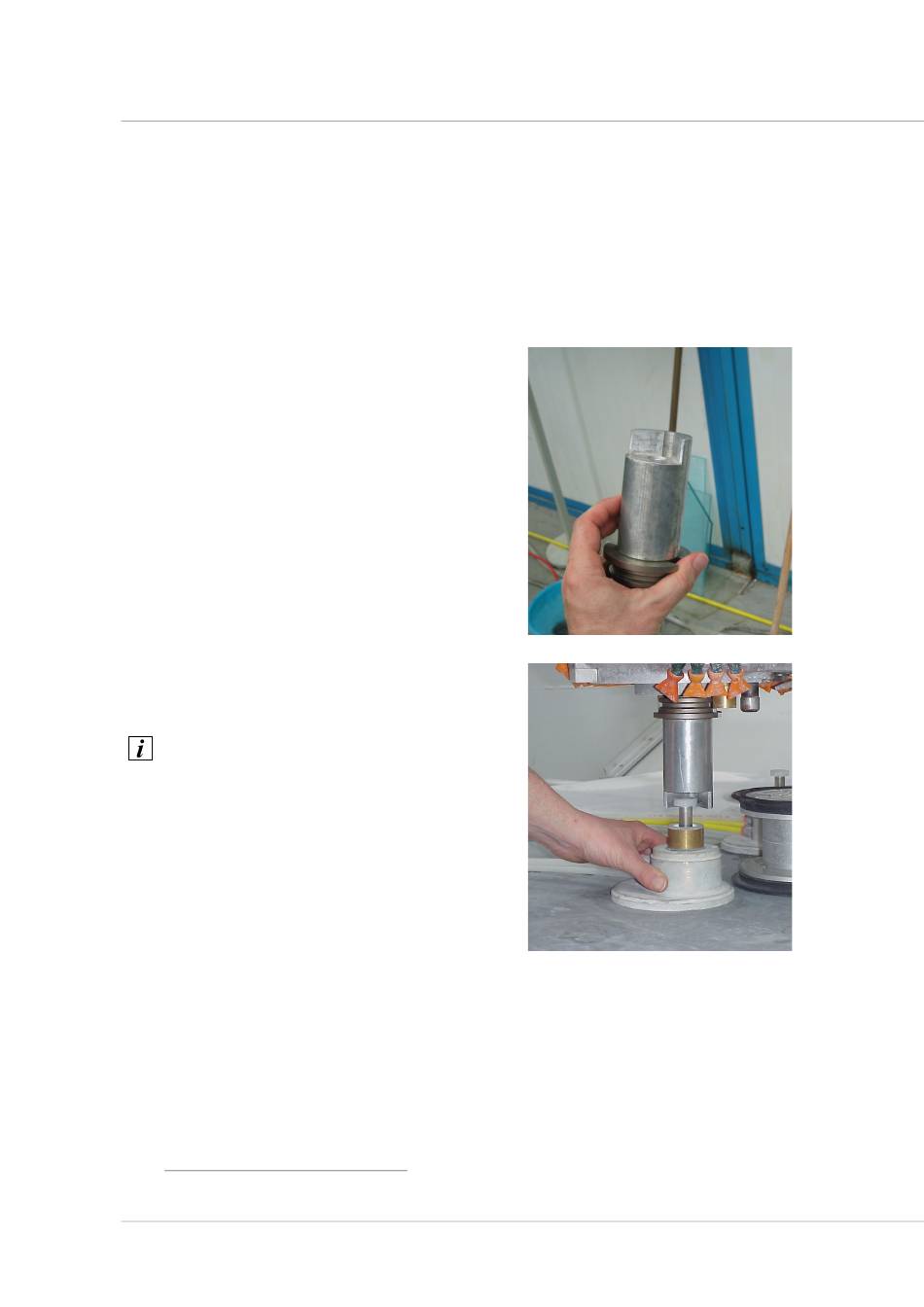

Der Maschinenbediener ruft die Funktion "Platzierung
Anschläge und Saugnäpfe" auf und startet das
dazugehörige Programm; der Bohrkopf der Maschine
positioniert sich am Rand des Arbeitstisches und dort
setzt der Maschinenbediener das passende Werkzeug in
die Spindel ein; das Werkzeug hat einen Bezugsteil (mit
90°-Winkel) auf dem die Anschläge/Saugnäpfe abgelegt
werden.
Bei Drücken von START "A"*, wandert der Bohrkopf zu
den vom Programm vorgegebenen Punkt für die
Positionierung des Anschlags.
Wenn der Anschlag (oder der Saugnapf) positioniert ist,
drückt man erneut START und der Kopf wandert zum
nächsten Punkt. Wenn er ihn erreicht hat, hält der Kopf an
und der Maschinenbediener kann den neuen Anschlag
positionieren. Bei diesen Arbeitsschritten kann die
Maschine auch mit offenen Schutzvorrichtungen arbeiten,
über eine Befehlstaste, die der Maschinenbediener
während der gesamten Bewegungsdauer gedrückt halten
muss.
Information
Während dieser Step-Bewegung bewegt sich die
Elektrospindel mit einer Geschwindigkeit
(10m/Min.), die keine Gefahr für den
Maschinenbediener darstellt.
Wenn alle Anschläge positioniert sind, geht man auf die
gleiche Weise für die Saugnäpfe vor.
*
"A" ist die Taste für Start Bearbeitung oder die Taste START auf der Handbedienung.
