Verwendbare Werkzeuge

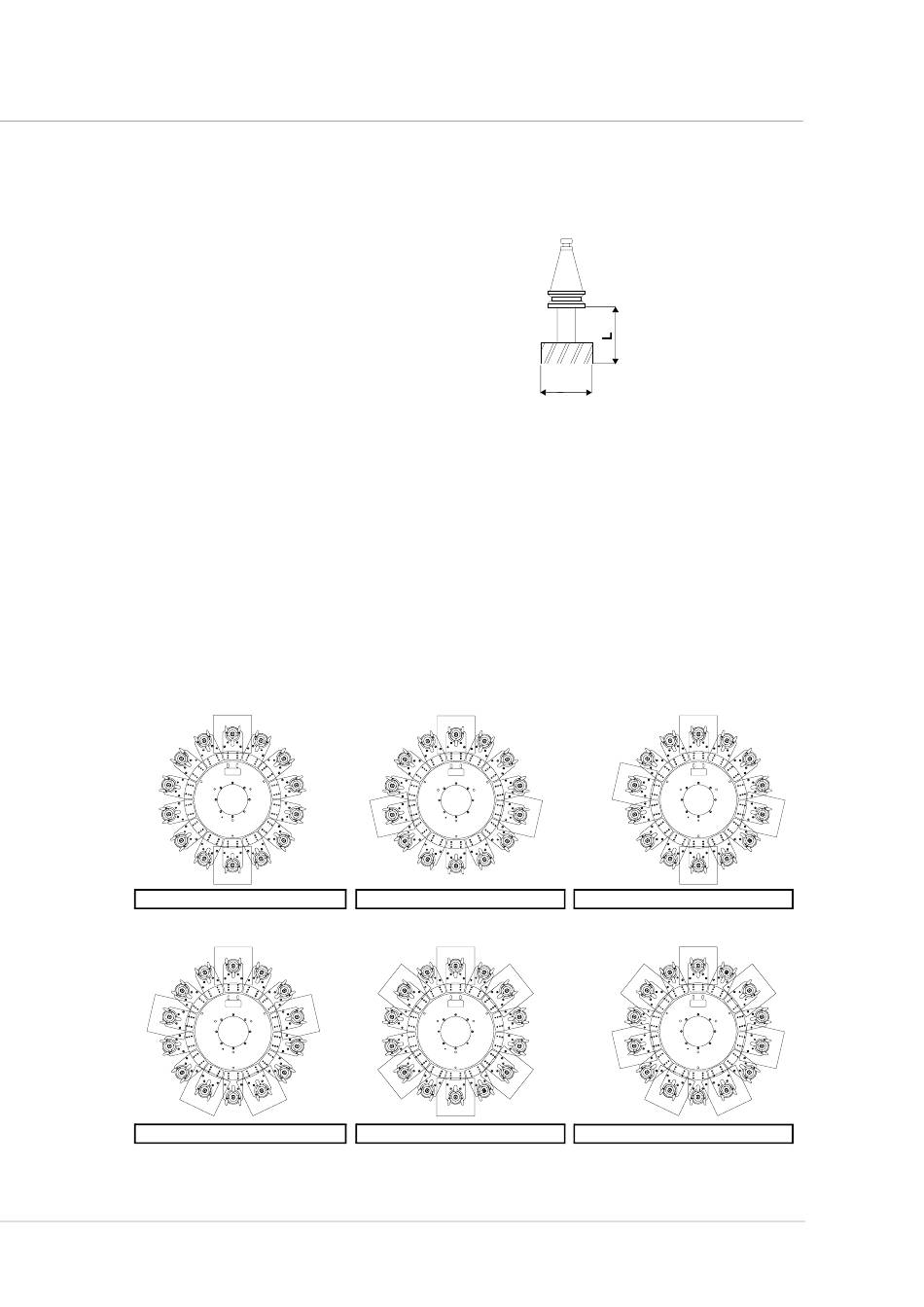

Im Magazin kann man Werkzeuge und Aggregate
verwenden, die einen konischen Anschluss vom
Typ ISO 40 mit den folgenden Dimensionen
verwenden.
((Bezüglich der Größen der Aggregate das Kapitel
11.1 "Informationen zu Werkzeugen"
Kompatibilität
Bei der Positionierung der Aggregate muss man die dargestellte Anordnung befolgen, damit das
Gewicht der einzelnen Aggregate auf der Struktur verteilt wird und da Revolvermagazin stets
gleichmäßig ausbalanciert ist.
Dies verhindert mögliche Gleichgewichtsverluste bei der Rotation. Für weitere Informationen zu
den Größen der Aggregate den Abschnitt
Die maximalen Größen der Werkzeuge sind dagegen im Abschnitt
S.173.
Anordnung für 2 Aggregate
Anordnung für 5 Aggregate
BIESSE S.p.A. © - Capitolo12.fm230704
12. Bestückung des Werkzeugmagazins
konsultieren)
11.1 "Informationen zu
Anordnung für 3 Aggregate
Anordnung für 6 Aggregate
L max = 270 mm
D max = 150 mm
D
Werkzeugen".
"Verwendbare Werkzeuge"
Anordnung für 4 Aggregate
Anordnung für 7 Aggregate
auf
173
