Intermac Master 23 Bedienungsanleitung Seite 47

Version mit drei Achsen mit "C"-Achse und "T".
• X-Achse: entlang des mobilen Trägers (der
sich auf den beiden Leisten bewegt);
• Y-Achse: entlang der festen
Maschinenleisten;
• Z-Achse: vertikal.
• T-Achse (Kippachse): der Bohrkopf kann
von - 5° bis +5° rotieren; diese Kippachse
ermöglicht das Ausführen (über Interpolation
mit den Achsen Z, X) von Flachreliefarbeiten
auf Küchen-Arbeitsflächen.
• "C"-Achse (Extra): ist ein besonderes
Aggregat, das auf der Elektrospindel der
Version mit drei Achsen installiert wird und
eine unendliche Rotation der Aggregate (mit
Scheibe, ...) ermöglicht, die für besondere
Bearbeitungen nützlich ist.
Version mit fünf Achsen:
• X-Achse: entlang des mobilen Trägers (der
sich auf den beiden Leisten bewegt);
• Y-Achse: entlang der festen
Maschinenleisten;
• Z-Achse: vertikal.
• A-Achse: der Bohrkopf kann von - 90° bis +
90° rotieren
• C-Achse: unendliche Rotation um die
Z-Achse
Information
Die Bewegungen entlang der Achsen können
aufeinander abgestimmt werden, um
besondere Profile auszuführen.
BIESSE S.p.A. © - Capitolo5.fm230704
5. Grundbegriffe

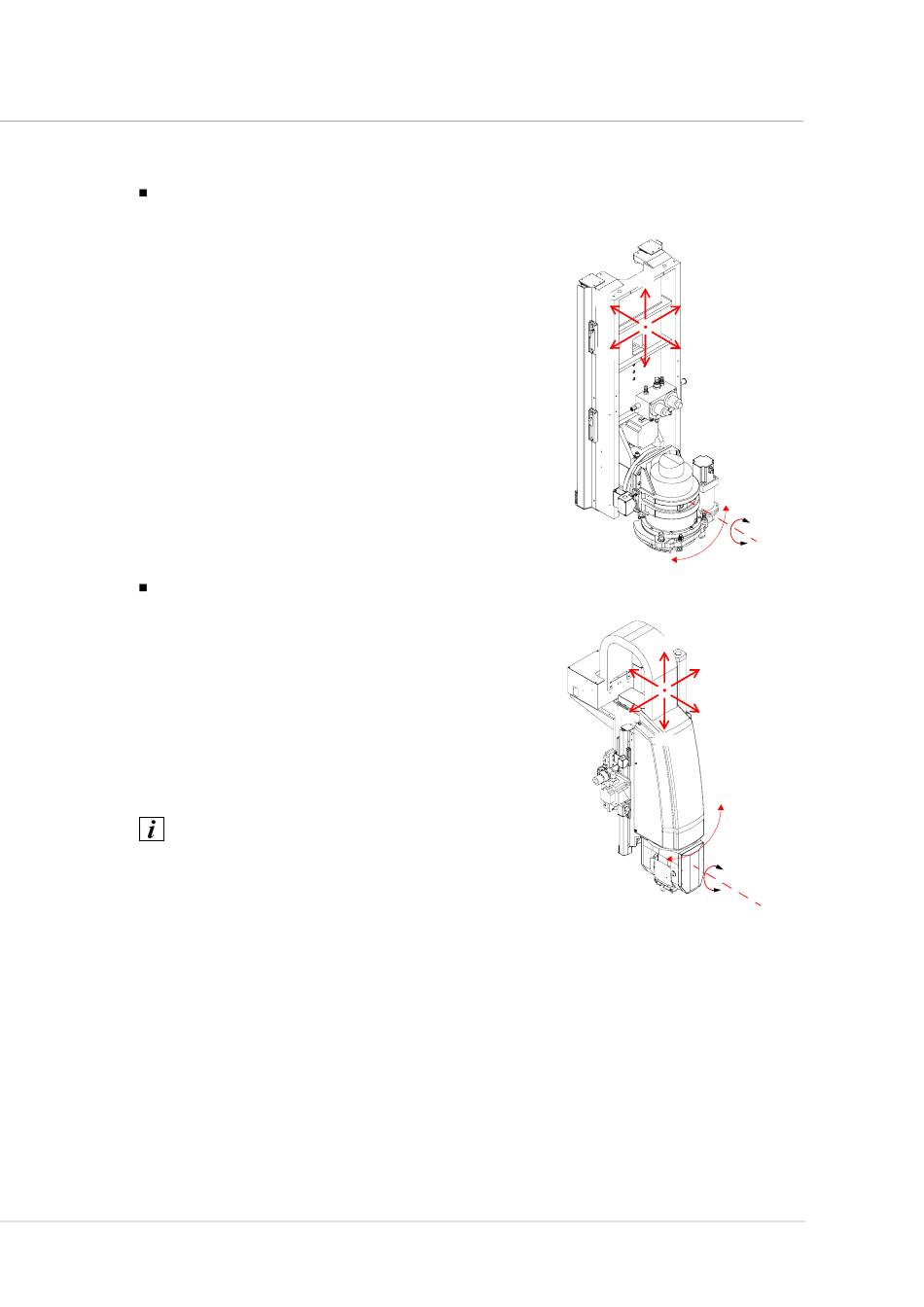

3 Achsen Betriebskopf mit
Achse "C" und "T"
Z+
Y+
X+
Y-
X-
Z-
5 Achsen Betriebskopf
Z+
Y+
X+
Y-
X-
Z-
C
T
C
A
47
