5. Grundbegriffe
5.6
Nullpunkte
Der Nullpunkt der Maschine, bzw. „absoluter Nullpunkt" (0), ist ein vorher festgelegter Punkt, auf
den man sich bei Bestimmung der Position eines Elementes auf der Maschine bezieht, und er ist
Hauptbezugspunkt der Achsen X,Y und Z. Die Maschine verfügt auch über „Arbeitsnullpunkte", mit
denen man die genaue Position des Stückes bestimmen kann.
Absoluter Nullpunkt (0)
Der absolute Nullpunkt (0) ist ein imaginärer Punkt, gelegen an den Nullstellungsnocken, die vom
Hersteller bei Abnahme der Maschine eingestellt wurden.
Er wird als Basisnullpunkt zum Einstellen der Arbeitsnullpunkte verwendet.
Im Einzelnen:
der Nullstellungsnocken in Z liegt im oberen Bereich (Z+);
der Nullstellungsnocken in X liegt im linken Bereich;
der Nullstellungsnocken Y liegt im hinteren Bereich;

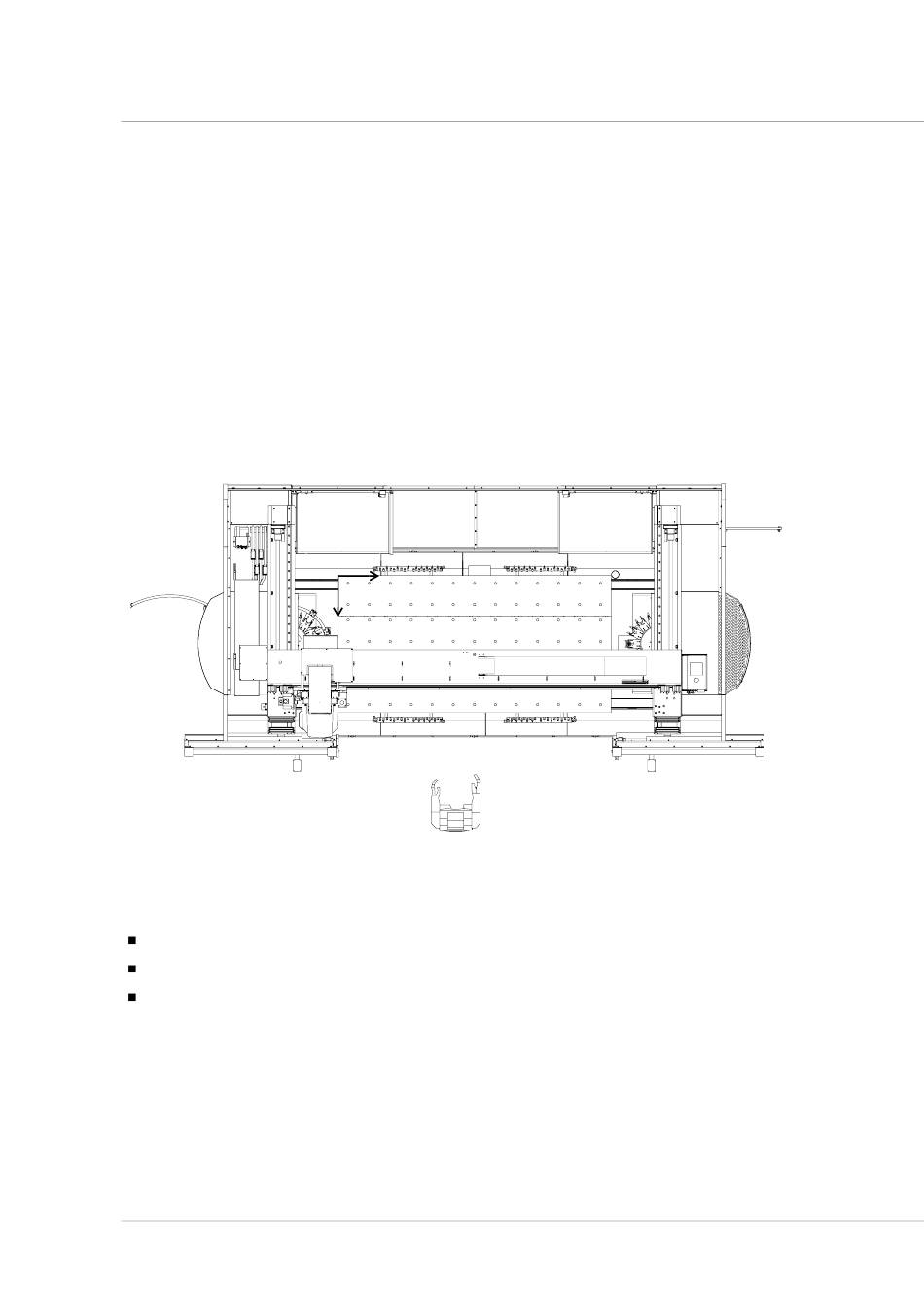

Arbeitsnullpunkte
Die Arbeitsnullpunkte entsprechen den Anschlägen für die Positionierung des Stückes, die auf
dem Arbeitstisch der Maschine liegen; dieser Wert wird in der Nutzerschnittstelle eingegeben.
50
X0,Y0
X+
Y+
