4. Maschinenbeschreibung

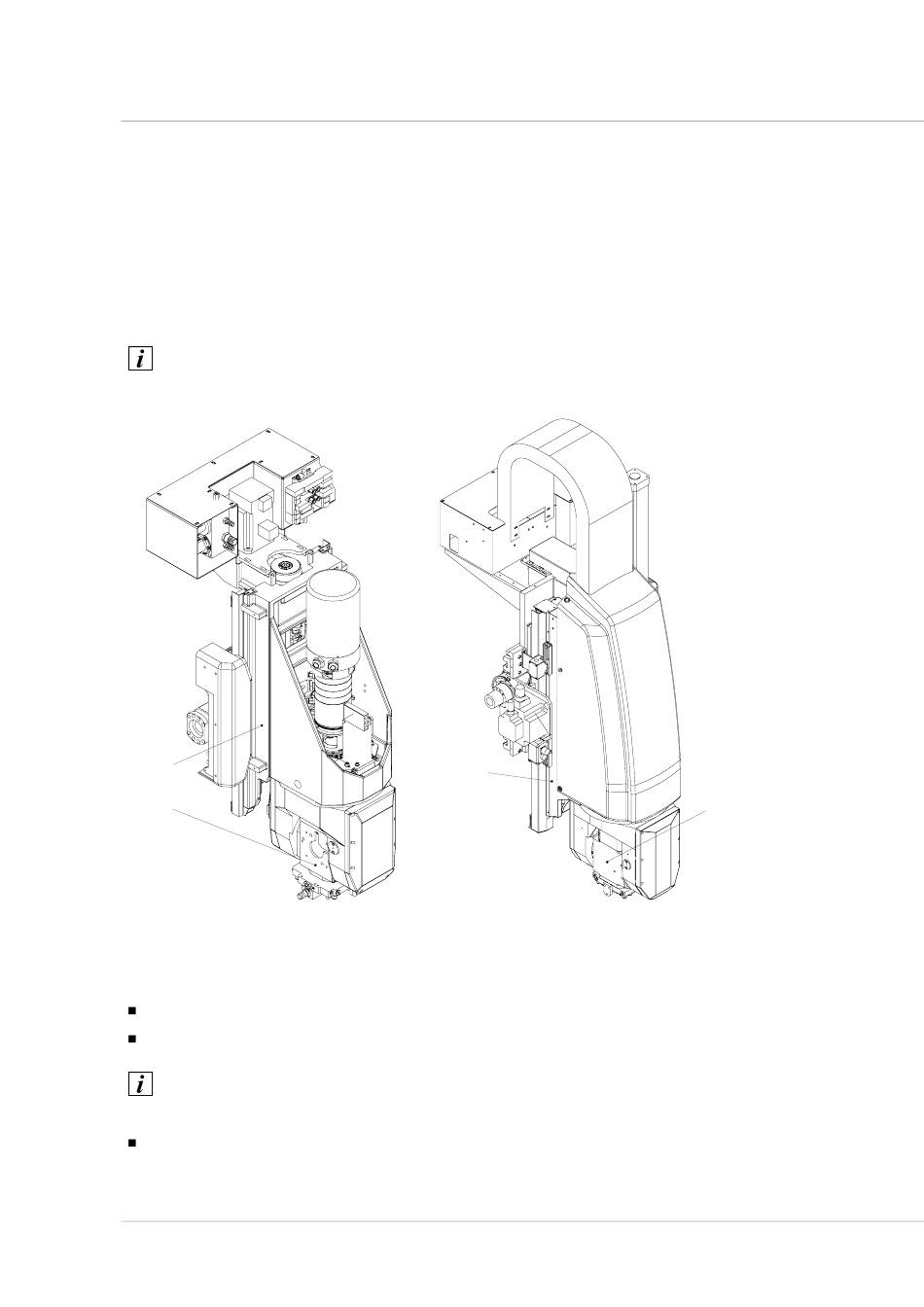

4.11 Bohrkopf mit 5 Achsen
Der Bohrkopf auf dem mobilen Träger besteht aus:
A - Vertikaler Z-Achse, mit Brushless-Motor und pneumatischem Kompensationszylinder.
B - Elektrospindel, die über die "C"-Achse und die Kippachse verfügt, die beide über im
Bohrkopf liegende Präzisionsuntersetzungen angetrieben werden.
Information
Die Elektrospindel wird über eine Glykol-Anlage mit Wärmeaustauscher gekühlt, die auf der
rechten Seite der Maschine liegt.
A
B
Bohrkopf 25
Im oberen Teil des Bohrkopfes befinden sich außerdem:
Der Flüssigkeitsverteiler, für den Durchlauf der Kühlungsflüssigkeiten.
Der Elektroverteiler, mit Gleitkontaktbürsten.
Information
Bei der Verteiler sind unerlässlich, da die C-Achse eine unendliche Rotation hat.
Der Drucktank, ausgestattet mit Rüttler und Verteiler für das Zeriumoxyd, das für die
Glas-Endverarbeitung (Polieren) verwendet wird.
38
A
Bohrkopf 35 - 45
B
