4.6
Schlitten X-Achse
Der Schlitten der X-Achse läuft auf den Führungen mit Kugelumlaufführungen des mobilen
Trägers; die Bewegung wird durch einen Triebkranz und Kugelumlaufspindeln erreicht. Im
Einzelnen:
für die Master 23 – 25: die Schraube (A) dreht sich (angetrieben durch einen Elektromotor),
während der Triebkranz auf dem Schlitten (B) stillsteht;
für die Master 33 - 43 - 45 (und Plus-Versionen): die Schraube (A) steht still und der
Triebkranz auf dem Schlitten (B) dreht sich (angetrieben durch einen Elektromotor).

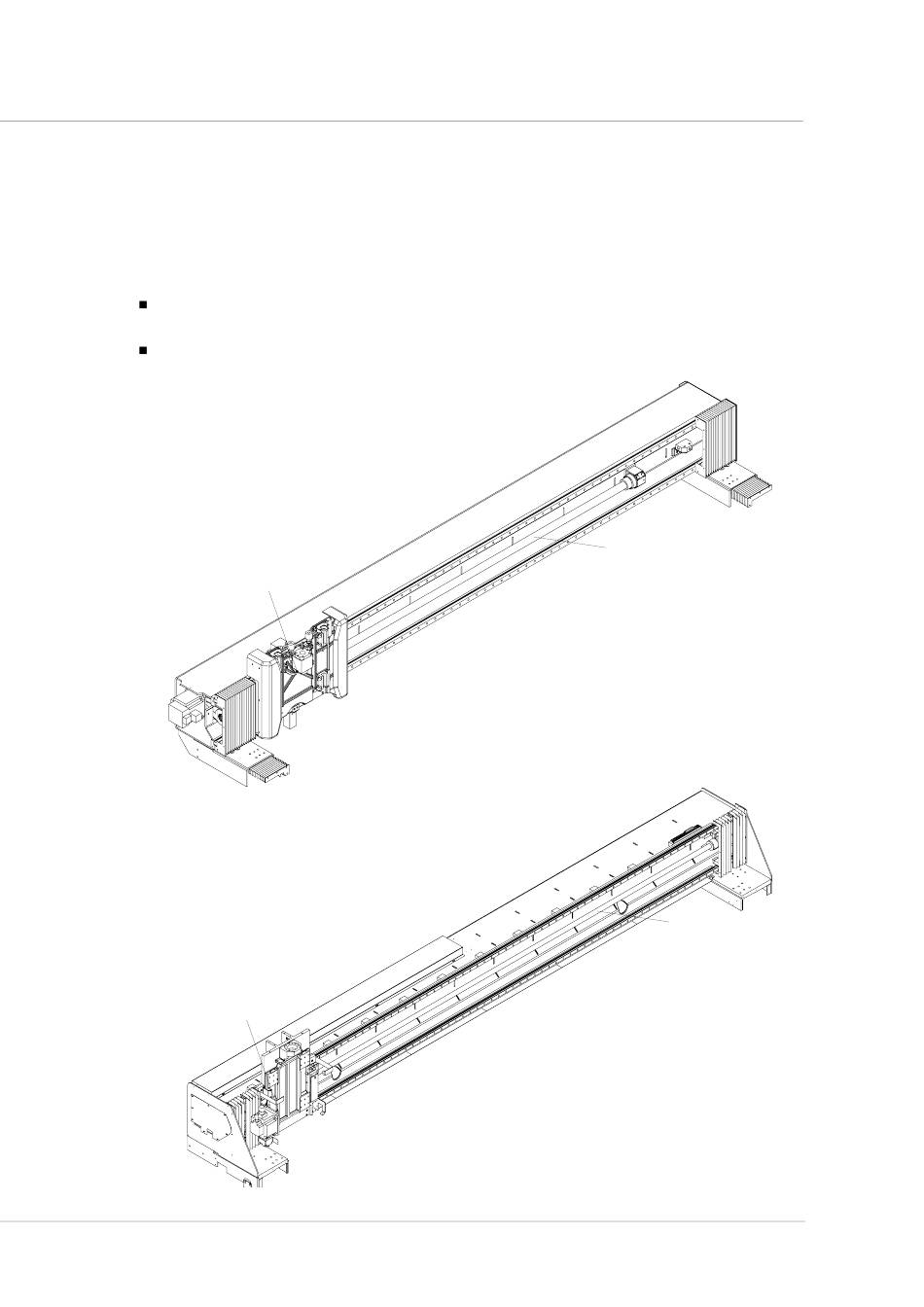

Master 23-25
B
Master 33-43-45 und Plus-Versionen
B
BIESSE S.p.A. © - Capitolo4.fm230704
4. Maschinenbeschreibung
A
A
33
