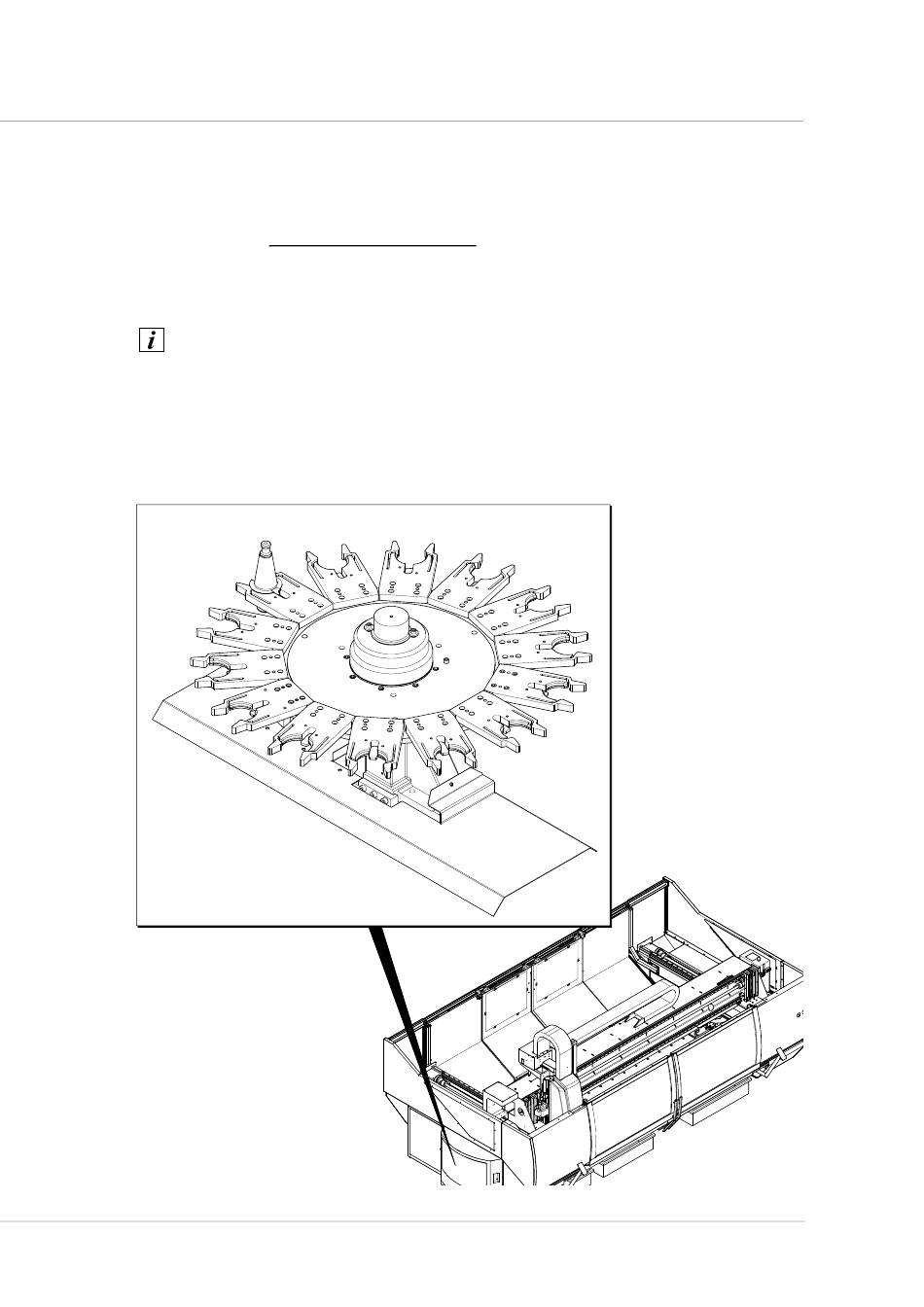

4.13 Revolverwerkzeugmagazin

Auf den Maschinen Master 33, 35, 43, 45, 45 Plus können ein oder zwei
Revolverwerkzeugmagazine montiert werden, die jeweils bis zu 14 Werkzeuge aufnehmen. (Das
auf der linken Seite liegende Magazin wird serienmäßig montiert, das für die rechte Seite ist ein
Extra.)
Information
Wenn auf dem Magazin Aggregate positioniert werden, muss die Zahl der Werkzeuge
wegen der Aggregat-Ausmaße verringert werden.
Während der Bearbeitung befinden sich die Magazine in den jeweiligen Vertiefungen (durch Tore
verschlossen) und treten nur im Moment des Werkzeugwechsels heraus; die
Versetzungsbewegung jedes einzelnen Magazins erfolgt über Kugelumlaufführungen und wird
durch einen pneumatischen Zylinder erzeugt. Die Revolverdrehung erfolgt über einen
Getriebemotor, der auf der Achse selbst liegt.
